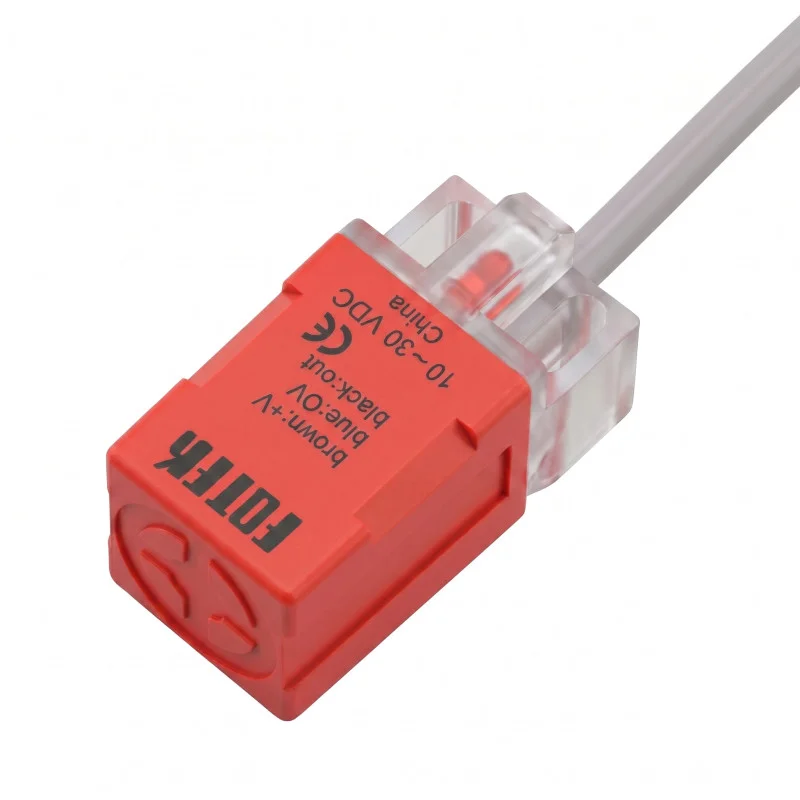

Den induktiva sensorn PL-05N är en beröringsfri sensor avsedd för att detektera metallföremål i industriella och automationsapplikationer. Designen med en rektangulär kropp möjliggör fast montering i konstruktioner och maskinenheter. Sensorn är utrustad med en 100 cm kabel och är lämplig för uppgifter där utgångsomkoppling krävs vid närmande av ett metallobjekt utan mekanisk kontakt.
Tekniska specifikationer
Modell: PL-05N
Produkttyp: induktiv närhetssensor
Design: lång fyrkantig kropp
Utgångsstatus: NEJ
Utmatningsmetod: NPN
Avkänningsavstånd: 5,0 mm
Monteringsmetod: infälld montering
Skanningsriktning: horisontell
Matningsspänning: 10 till 30 V DC
Svar: 800 Hz
Skydd: IP67
Driftstemperatur: -25 till +80 °C
Driftsfuktighet: 35 till 95 % relativ luftfuktighet
Maximal utgångsström: 150 mA
Maximal strömförbrukning: 10 mA
Restspänning: mindre än 0,1 V
Kabelanslutning: brun +10 till 30 V DC, blå 0 V, svart utgång
Skyddskretsar: kortslutnings- och polaritetsskydd
Kroppsmått: 17 x 17 x 35 mm
Kabellängd: 100 cm
Funktioner och egenskaper
Beröringsfri induktiv detektering av metallföremål.
Rektangulär kropp med monteringshål för säker montering.
LED-statusindikering på sensorhuset.
Tretrådslikströmsdesign med NPN-transistorutgång.
Infälld konstruktion för installation i jämnhöjd med monteringselementet.
IP67-klassad design för användning i industriella miljöer.
Idealisk för
Detektering av metalldelars position i maskiner och automationslinjer.
Avkänning av metalldelar i matare, fixturer och transportband.
Änd- och positionsavkänning i industriella applikationer.
Integrering i styrsystem som arbetar med likströmsförsörjning och NPN-ingångar.
Paketinnehåll
Induktiv sensor PL-05N med anslutningskabel 100 cm
Varför välja den här produkten?
Specifikt utformade elektriska anslutningar och en känd utgångstyp underlättar integration i styrkretsar.
Den infällda designen och det kompakta fyrkantiga höljet möjliggör installation i begränsade utrymmen.
IP67-skydd och inbyggda skyddskretsar utökar användningsmöjligheterna i industriell verksamhet.
Snabb respons är lämplig för avkänning i applikationer med en högre frekvens av tillståndsförändringar.
Installations- och bruksanvisning
Följ kabelanslutningen enligt sensorterminalerna: brun kabel för strömförsörjning, blå kabel 0 V, svart kabel för utgång.
Installera sensorn enligt den monteringsmetod som krävs för infälld montering.
Säkerställ mekanisk stabilitet och skydd av kabeln mot spänning, brott och nötning under installationen.
Kontrollera kompatibiliteten mellan NPN-utgången och ingången på den efterföljande enheten före idrifttagning.
Säkerhetsmeddelande
Utför endast installation och anslutning när strömförsörjningen är frånkopplad.
Felaktig kabeldragning kan leda till skador på sensorn eller det anslutna styrsystemet.
Observera den angivna likspänningen och överskrid inte den maximala utgångsbelastningen.
Installation i elektrisk utrustning och styrutrustning bör utföras av en person med lämpliga yrkeskvalifikationer.
