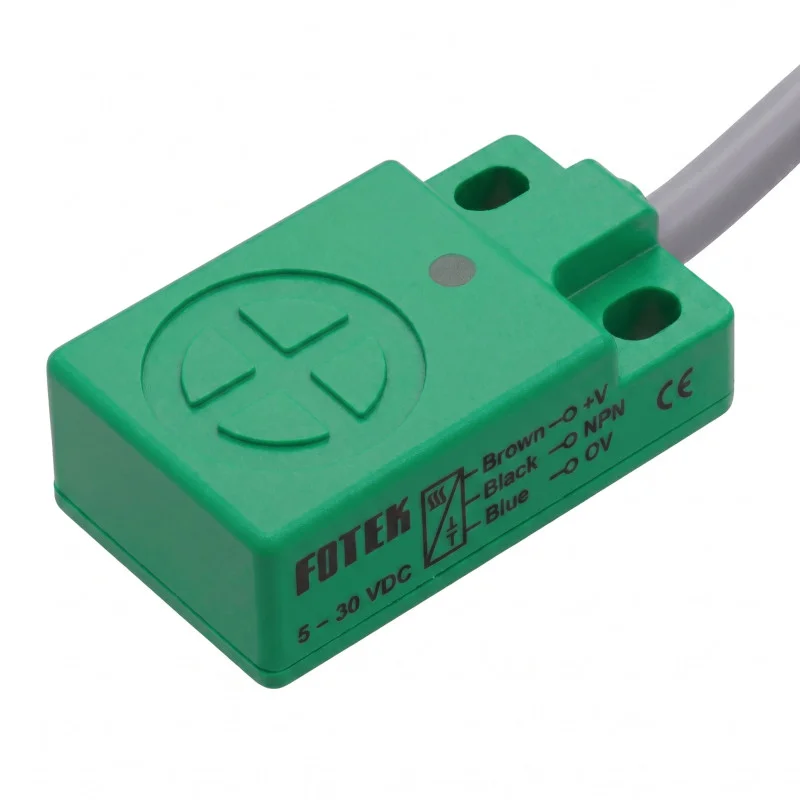

FOTEK SP-05P induktiivinen lähestymisanturi on kosketukseton anturi, joka on suunniteltu metalliesineiden havaitsemiseen automaatio- ja ohjaussovelluksissa. Piirilevykotelon rakenne mahdollistaa asennuksen rajoitettuun tilaan ja edestä päin tapahtuvan pystysuuntaisen tunnistuksen. Yllä olevan merkinnän mukaisesti SP-05P-malli toimii DC-anturina, jossa on PNP-lähtö ja NO-kytkentätoiminto.
Tekniset tiedot
Malli: SP-05P
Sarja: PS-sarjan induktiivinen lähestymisanturi
Valmistaja: FOTEK
Suunnittelutyyppi: levytyyppi, levysuunnittelu
Tunnistusperiaate: induktiivinen lähestymisanturi
Lähtötapa: PNP
Lähtötila: EI
Tunnistusetäisyys: 5,0 mm
Kiinnitystapa: uppoasennus
Skannaussuunta: pystysuora
Syöttöjännite: 1030 VDC
Suurin lähtövirta: 150 mA
Suurin virrankulutus: 10 mA
Jäännösjännite: < 0,1 V
Ylivirtasuoja: < 0,8 mA
Virtalähteen ripple: < 20 % Vp-p
Hystereesi: < 10 % tunnistusetäisyydestä
Lämpötilan vaihtelu: < 10 m/°C
Jännitevaihtelu: < 1 m/V
Suojauspiiri: oikosulku- ja käänteisen napaisuuden suojaus
Käyttölämpötila: -25 °C – +80 °C
Käyttökosteus: 3595 % suhteellinen kosteus
Suojausluokka: IP67
PNP-mallin tunnistuspinnan väri: vihreä
Johtimien liitännät: ruskea +10 – 30 VDC, sininen 0 V, musta lähtö
Anturin rungon mitat: 30,5 × 18,0 × 10,0 mm
Kaapelin pituus: 200 cm
Kytkentätaajuus: 800 Hz
Toiminnot ja ominaisuudet
Metalliesineiden kosketukseton induktiivinen tunnistus.
Kiinteään asennukseen tarkoitettu korttikotelo kiinnitysreikien avulla.
Upotettu anturirakenne.
PNP-lähtö, jossa on NO-kytkentätoiminto.
Kolmijohtiminen tasavirtaliitäntä liitteenä olevan kaavion mukaisesti.
Oikosulku- ja käänteisen napaisuuden suojaus version tasavirtapuolella.
IP67-suojausluokka sopii käytettäväksi teollisuusympäristöissä.
Ihanteellinen
Metalliosien tunnistus kone- ja automaatiokokoonpanoissa.
Liikkuvien mekanismien asennonilmaisu.
Käyttö kalusteissa, kuljettimissa ja kokoonpanotyöpaikoilla.
Integrointi ohjauspiireihin 1030 VDC:n virtalähteellä.
Pakkauksen sisältö
Induktiivinen lähestymisanturi FOTEK SP-05P liitäntäkaapelilla
Miksi valita tämä tuote?
Selkeästi tunnistettavissa oleva malli, jossa on ilmoitettu lähtötyyppi, tunnistusetäisyys ja virransyötön alue.
Kompakti piirilevysuunnittelu mittapiirustuksilla kokoonpanosuunnittelua varten.
PNP NO -lähtö sopii yleisiin DC-säätösovelluksiin.
Suojausominaisuudet ja IP67-suojausluokka tukevat käyttöä teknisissä asennuksissa.
Asennus- ja käyttöohjeet
Noudata PNP-version kytkentäkaaviota: ruskea positiiviselle syötölle, sininen 0 V:lle, musta lähtönä.
Asenna anturi määritetyn uppoasennusmenetelmän mukaisesti.
Asennusta suunnitellessasi käytä kyseisen SP-05P-mallin mittapiirustusta.
Älä ylitä määritettyä syöttöjännitealuetta tai suurinta sallittua lähtövirtaa.
Turvallisuushuomautus
Tee sähköliitännät virtalähteen ollessa irrotettuna.
Väärä johdotus voi vahingoittaa anturia tai kytkettyjä laitteita.
Huomioi virtalähteen ja lähtökuorman napaisuus kytkentäkaavion mukaisesti.
Asenna anturi teollisuuslaitteeseen siten, että vältetään kaapelin ja anturin rungon mekaaniset vauriot.
Asennuksen ohjausjärjestelmiin ja koneisiin saa suorittaa ainoastaan henkilö, jolla on asianmukainen sähköalan pätevyys.
