Descrizione

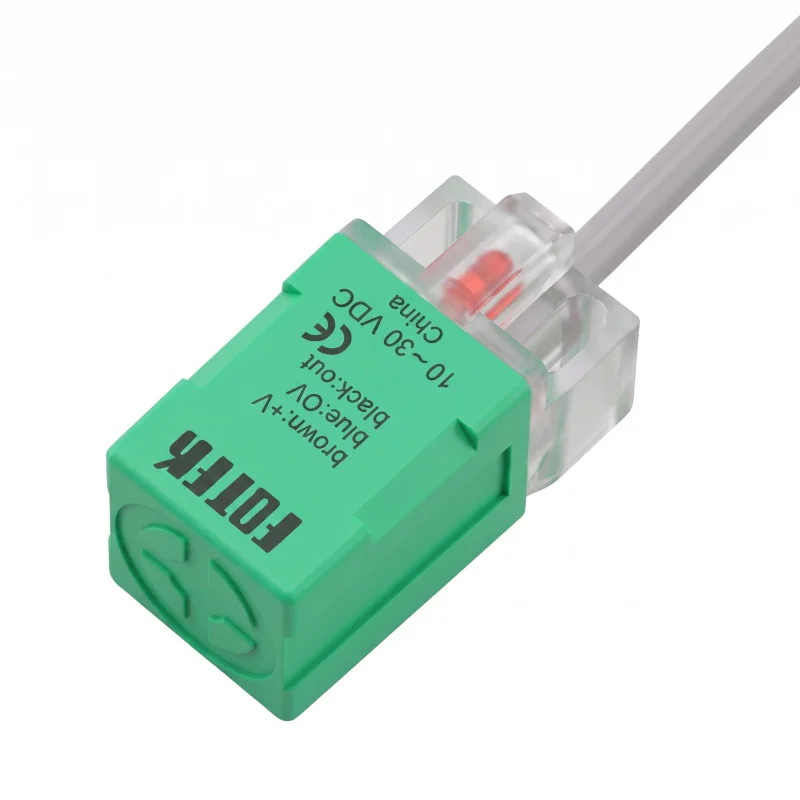

PL-05P on PS-sarjan induktiivinen lähestymisanturi, joka on suunniteltu metallikohteiden kosketuksettomaan tunnistukseen automaatio- ja ohjaussovelluksissa. Se on pitkänomainen neliönmuotoinen anturi, jossa on vaakasuora tunnistussuunta, uppoasennus ja PNP-transistorilähtö NO-versiossa. Anturi soveltuu käytettäväksi teollisuusjärjestelmissä, koneissa ja paikannussovelluksissa, joissa vaaditaan metallikohteiden toistettavaa tunnistusta tasajännitteellä syötettäessä.
Tekniset tiedot
Malli: PL-05P
Sarja: PS-sarjan induktiivinen lähestymisanturi
Suunnittelutyyppi: pitkä neliönmuotoinen
Anturin tyyppi: induktiivinen lähestymisanturi
Lähtötapa: PNP
Lähtötila: EI
Syöttöjännite: 1030 VDC
Tunnistusetäisyys: 5,0 mm
Kiinnitystapa: uppoasennus
Skannaussuunta: vaakasuora
Suurin lähtövirta: 150 mA
Suurin virrankulutus: 10 mA
Jäännösjännite: alle 0,1 V
Vuotovirta: alle 0,8 mA
Hystereesi: alle 10 % tunnistusetäisyydestä
Lämpötilan vaihtelu: alle 10 µm / °C
Jännitevaihtelu: alle 1 µm / V
Suojauspiiri: oikosulkua ja käänteistä napaisuutta vastaan
Käyttölämpötila: -25 °C – +80 °C
Käyttökosteus: 3595 % suhteellinen kosteus
Suojausluokka: IP67
Vastetaajuus: 800 Hz
Tunnistuspinnan väri PNP-versiossa: vihreä
Rungon mitat: pinta 17,0 × 17,0 mm, rungon pituus 35,0 mm
Kiinnitysreiät: 2 reikää 3,2 mm
Kaapelin pituus: 100 cm
Johtimien liitäntä: ruskea plus virtalähde, sininen miinus virtalähde, musta lähtö
Toiminnot ja ominaisuudet
Metalliesineiden kosketukseton induktiivinen tunnistus ilman anturiosan mekaanista kulumista.
Neliönmuotoinen, pitkänomainen runko asennettavaksi koneisiin, kalusteisiin ja automaatioyksiköihin.
Uppoasennus mahdollistaa asennuksen metalliympäristöön ja täyttää samalla uppoasennettavien antureiden asennusehdot.
PNP-transistorilähtö NO-logiikassa tasavirtajärjestelmien ohjaustuloihin liitettäväksi.
Oikosulku- ja käänteisen napaisuuden suojaus lisää vastusta, kun se on kytketty tasavirtapiireihin.
IP67-suojausluokka tukee käyttöä ympäristöissä, joissa on paljon pölyä ja kosteutta.
LED-merkkivalo näkyy rungon piirustusdokumentaatiossa.
Ihanteellinen
Metalliosien tunnistus tuotanto- ja kokoonpanolinjoilla.
Koneiden ja laitteiden mekaanisten osien sijainnin tunnistus.
Pääty- ja läsnäolotunnistus teollisuusautomaatiossa.
Integrointi ohjausjärjestelmiin, joissa on tasavirtalähde ja PNP-tulot.
Sovellukset, joissa vaaditaan neliönmuotoisen induktiivisen anturin uppoasennusta.
Pakkauksen sisältö
Induktiivinen lähestymisanturi PL-05P
Miksi valita tämä tuote?
Selkeästi nimetty PNP NO -rakenne DC-ohjauspiireille.
Vahvistettuihin teknisiin tietoihin kuuluvat 1030 VDC:n virtalähde, 5,0 mm:n tunnistusetäisyys ja 800 Hz:n vastetaajuus.
Upotettu asennus ja neliönmuotoinen muotoilu helpottavat mekaanista integrointia laitteen suunnitteluun.
Oikosulku- ja käänteisen napaisuuden suojauspiirit edistävät turvallisempaa käyttöä, kun laitteet on kytketty oikein.
IP67-suojaus ja laaja käyttölämpötila-alue tukevat käyttöä teollisuusympäristöissä.
Asennus- ja käyttöohjeet
Tee kytkentä PNP-version kytkentäkaavion mukaisesti: ruskea johto virtalähteen positiiviseen napaan, sininen johto virtalähteen negatiiviseen napaan, musta johto lähtöön.
Noudata uppoasennettavan induktiivisen anturin asennusolosuhteita ja kotelon ja kiinnitysreikien mekaanisia mittoja.
Käytä anturia vain 1030 VDC:n syöttöjännitealueella.
Lähtökuormaa suunniteltaessa ei saa ylittää 150 mA:n enimmäislähtövirtaa.
Turvallisuushuomautus
Väärä johdotus voi vahingoittaa anturia tai kytkettyjä laitteita.
Suorita asennus ja sähköliitännät virran ollessa katkaistuna.
Huomioi virtalähteen napaisuus ja oikea lähtöliitäntä valmistajan kytkentäkaavion mukaisesti.
Teollisuuslaitoksissa käytettäessä varmista ammattimainen asennus ja riittävä suojaus.
Älä käytä anturia määriteltyjen sähkö- ja ilmastoparametrien ulkopuolella.
