Descrizione

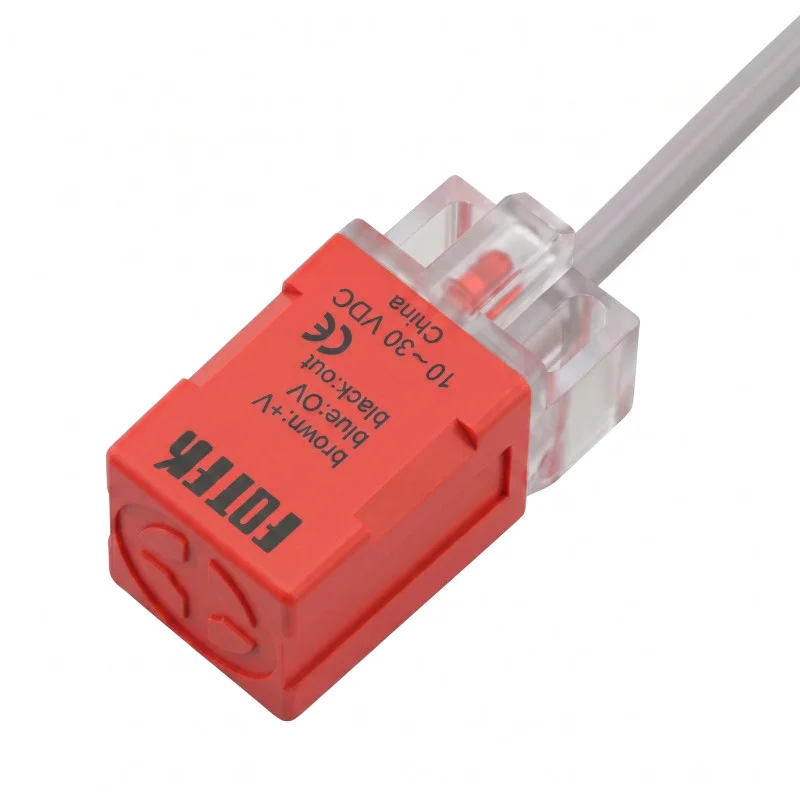

Indukčný snímač PL-05N je bezkontaktný snímač určený na detekciu kovových objektov v priemyselných a automatizačných aplikáciách. Prevedenie s obdĺžnikovým telom umožňuje pevnú montáž do konštrukcií a strojných celkov. Snímač je vybavený káblom s dĺžkou 100 cm a je vhodný pre úlohy, kde je požadované spínanie výstupu pri priblížení kovového cieľa bez mechanického kontaktu.
Technické špecifikácie
Model: PL-05N
Typ produktu: indukčný snímač priblíženia
Prevedenie: dlhé hranaté telo
Výstupný stav: NO
Výstupná metóda: NPN
Snímacia vzdialenosť: 5,0 mm
Spôsob montáže: zapustená montáž
Snímací smer: horizontálny
Napájacie napätie: 10 až 30 V DC
Odozva: 800 Hz
Krytie: IP67
Prevádzková teplota: -25 až +80 °C
Prevádzková vlhkosť: 35 až 95 % RH
Maximálny výstupný prúd: 150 mA
Maximálny prúdový odber: 10 mA
Zvyškové napätie: menšie ako 0,1 V
Svorkovanie vodičov: hnedá +10 až 30 V DC, modrá 0 V, čierna výstup
Ochranné obvody: ochrana proti skratu a proti prepólovaniu
Rozmery tela: 17 x 17 x 35 mm
Dĺžka kábla: 100 cm
Funkcie a vlastnosti
Bezkontaktná indukčná detekcia kovových predmetov.
Obdĺžnikové telo s montážnymi otvormi na pevné uchytenie.
LED indikácia stavu na tele snímača.
Trojvodičové DC prevedenie s tranzistorovým výstupom NPN.
Zapustené prevedenie na inštaláciu do roviny montážneho prvku.
Konštrukcia so stupňom krytia IP67 pre použitie v priemyselnom prostredí.
Ideálne pre
Detekciu polohy kovových dielov v strojoch a automatizačných linkách.
Snímanie prítomnosti kovových súčastí v podávačoch, prípravkoch a dopravníkoch.
Koncové a polohové snímanie v priemyselných aplikáciách.
Integráciu do riadiacich systémov pracujúcich s DC napájaním a NPN vstupmi.
Obsah balenia
Indukčný snímač PL-05N s pripojovacím káblom 100 cm
Prečo zvoliť tento produkt
Konkrétne určené elektrické zapojenie a známy typ výstupu uľahčujú integráciu do riadiacich obvodov.
Zapustené prevedenie a kompaktné hranaté telo podporujú montáž do obmedzeného priestoru.
Krytie IP67 a vstavané ochranné obvody rozširujú možnosti použitia v priemyselnej prevádzke.
Rýchla odozva je vhodná na snímanie v aplikáciách s vyššou frekvenciou zmien stavu.
Pokyny na inštaláciu a prevádzku
Dodržte zapojenie vodičov podľa vývodov snímača: hnedý vodič napájania, modrý vodič 0 V, čierny vodič výstup.
Snímač inštalujte v súlade s požadovaným spôsobom montáže pre zapustené prevedenie.
Pri montáži zaistite mechanickú stabilitu a ochranu kábla proti ťahu, zlomu a oderu.
Pred uvedením do prevádzky overte kompatibilitu výstupu NPN so vstupom nadväzujúceho zariadenia.
Bezpečnostné upozornenie
Inštaláciu a zapojenie vykonávajte iba pri odpojenom napájaní.
Nesprávne zapojenie môže viesť k poškodeniu snímača alebo pripojeného riadiaceho systému.
Dodržte predpísané napájacie napätie DC a neprekračujte maximálne zaťaženie výstupu.
Montáž do elektrických a riadiacich zariadení by mala byť vykonaná osobou so zodpovedajúcou odbornou kvalifikáciou.
