Descrizione

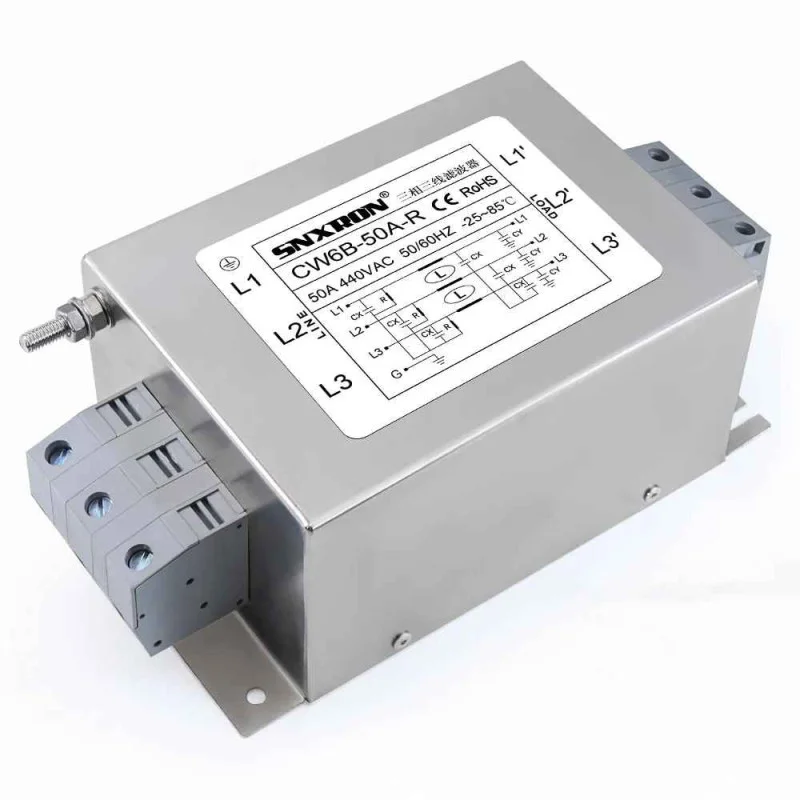

Az SNXRON CW6B-50A-R egy háromfázisú hálózati EMI szűrő háromvezetékes rendszerekhez. Úgy tervezték, hogy elnyomja a nagyfrekvenciás interferenciát a forrás és a terhelés közötti tápvezetéken. A sorkapocscsatlakozással és fémházzal ellátott kialakítás alkalmas ipari berendezésekbe, kapcsolótáblákba és frekvenciaváltókkal, szervohajtásokkal és egyéb teljesítményelektronikával ellátott elágazásokba való beépítésre.
Műszaki adatok
Modell: CW6B-50A-R
Terméktípus: 3 fázisú váltóáramú szűrő
Konfiguráció: 3 fázisú, 3 vezetékes
Névleges feszültség: 380/440 VAC
Névleges áram: 50 A, 60 A, 70 A, 80 A, 85 A (változattól függően)
Működési frekvencia: 50/60 Hz
Csatlakozási mód: sorkapocs
Rögzítés: rögzítés rögzítőfuratokon keresztül
Üzemi hőmérséklet: -25 és 85 °C között
Klímakategória: 2021.05.25.
Szivárgási áram: < 2,0 mA
Méretváltozat: 6B
Méretek: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Rögzítőfurat átmérője: 5 mm
Ház: nikkelezett
Tanúsítvány: CE, RoHS
Funkciók és jellemzők
Elektromágneses interferencia szűrése háromfázisú távvezetékekben.
A bemeneti és kimeneti oldalak elválasztására szolgáló kialakítás, LINE és LOAD jelöléssel.
A címkén és a dokumentációban található ábra egy háromfázisú, 3 vezetékes, védőföldeléssel ellátott rendszer csatlakoztatását mutatja.
A fémburkolat biztosítja a szűrő mechanikai ellenállását és megfelelő földelését.
A csavaros földelő csatlakozó a konstrukció része.
A sorkapocs-csatlakozás lehetővé teszi a vezetékek rögzített csatlakoztatását egy kapcsolótáblában vagy eszközben.
Ideális a következőkhöz:
Ipari háromfázisú energiaellátó rendszerek.
Frekvenciaváltók és szervohajtások.
Kapcsolótáblák és elosztószekrények.
Elektromágneses interferenciára érzékeny eszközök tápellátó ágai.
Elektronikus és nagy teljesítményű eszközök olyan környezetben, ahol fokozott a rádiófrekvenciás interferencia előfordulása.
A csomag tartalma
1x CW6B EMI szűrő
Miért válassza ezt a terméket?
Egyértelműen háromfázisú, 3 vezetékes, 380/440 VAC hálózatban való használatra szánták.
A sorkapocs csatlakozás alkalmas elektromos berendezésekbe történő fix telepítésre.
Az alapvető elektromos, gépészeti és telepítési adatok közvetlenül elérhetők.
A kialakítás külön földelést tartalmaz, ami elengedhetetlen az EMI-szűrő megfelelő működéséhez.
Telepítési és üzemeltetési utasítások
Szerelje fel a szűrőt a táphálózat és a védett eszköz közé a LINE és LOAD jelölések szerint.
Csatlakoztassa a védővezetőt a szűrő földelési pontjához.
Szerelje fel szilárd felületre a rögzítőfuratok segítségével.
A bemeneti és kimeneti vezetékeket külön vezesse az interferencia visszaterjedésének csökkentése érdekében.
A telepítésnek meg kell felelnie a termék címkéjén található elektromos rajznak.
Biztonsági figyelmeztetés
A termék háromfázisú, 380/440 VAC tápellátásra készült. A nem megfelelő kezelés áramütést okozhat.
A telepítést és a csatlakoztatást megfelelő villanyszerelői képesítéssel rendelkező személynek kell elvégeznie.
A vezetékek telepítése, karbantartása vagy leválasztása előtt az áramkört feszültségmentesíteni kell.
A helytelen bemeneti, kimeneti vagy földelési csatlakozások csökkent szűrési hatékonyságot, túlmelegedést vagy a készülék károsodását okozhatják.
A szűrőt csak az adott modellre meghatározott feltételek mellett üzemeltesse.
