Descrizione
Háromfázisú, négyvezetékes hálózati EMI-szűrő az elektromágneses interferencia elnyomására 3f rendszerek távvezetékeiben. Nagyobb áramterhelésű telepítésekhez készült, ahol korlátozni kell az interferencia terjedését az elektromos hálózat és a csatlakoztatott berendezések (pl. elosztótáblák, ipari tápegységek, átalakítók és egyéb teljesítményelektronikai eszközök) között.
Műszaki adatok
Típus: háromfázisú, négyvezetékes EMI-szűrő
Modell: CW4M-XXX-R
Névleges áram: 3A, 6A, 10A, 20A, 30A (változattól függően)
Névleges feszültség (váltóáram): 380 V AC
Működési hálózati frekvencia: 50/60 Hz
Rögzítés: rögzítőfuratokon keresztül
Csatlakozás: sorkapocs
Szivárgási áram: < 0,5 mA
Méretek: 97×55,5×45 mm
Üzemi hőmérséklet: -25 és +85 °C között
Ház: nikkelezett fém burkolat
Tanúsítvány (dokumentumok szerint): CE, RoHS
Funkciók és jellemzők
Zavarszűrés a tápellátási ágon 3 fázisú + N alkalmazásokhoz (L1, L2, L3, N) védővezetővel (G)
Fém árnyékolású kialakítás a sugárzás csökkentése és az egység EMC-teljesítményének javítása érdekében
Vezérlőszekrényekbe történő fix telepítéshez alkalmas sorkapocs-csatlakozás
Csavaros rögzítés rögzítőfuratokon keresztül a mechanikailag stabil rögzítés érdekében
Ideális a következőkhöz:
Ipari kapcsolótáblák és elosztószekrények
Kapcsoló tápegységek és tápegység-ágak
Frekvenciaváltók, szervohajtások és egyéb 3 fázisú tápegységek
Fokozott EMC-követelményeket és a hálózat és a terhelés közötti interferencia-elnyomást igénylő alkalmazások
A csomag tartalma

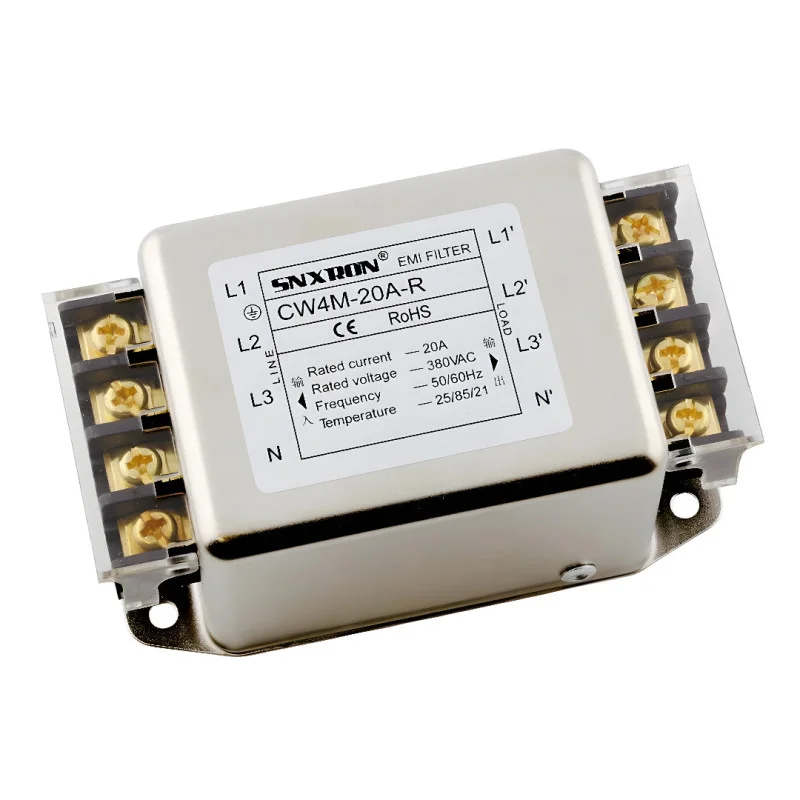

1× EMI szűrő CW4M-20A-R
Miért válassza ezt a terméket?
Világosan meghatározott elektromos paraméterek 3 fázisú hálózathoz, 380 VAC és 20 A áramerősség esetén
Ipari kialakítás fémházzal és sorkapoccsal a fix telepítéshez
Megfelelő megoldás a nagyfrekvenciás interferencia terjedésének csökkentésére a távvezetékekben
Telepítési és üzemeltetési utasítások
A csatlakozójelöléseknek megfelelően csatlakoztassa: bemenet (LINE) és kimenet (LOAD) az L1, L2, L3 és N jelű csatlakozókhoz; a védővezetőt a G csatlakozóhoz csatlakoztassa.
A hatékony szűrés eléréséhez a szűrőt a lehető legközelebb kell telepíteni ahhoz a ponthoz, ahol a készülék áram alatt van, és minimalizálni kell az árnyékolatlan vezetékek hosszát.
Biztosítsa a szilárd mechanikai rögzítést a rögzítőfuratokon keresztül, valamint a fémház megbízható földelését.
Biztonsági figyelmeztetés
A készülék veszélyes, 380 VAC hálózati feszültséggel való működésre van tervezve. A telepítést csak szakképzett személy végezheti.
Összeszerelés, bekötés vagy karbantartás előtt mindig válassza le a tápellátást, és ellenőrizze, hogy nincs-e feszültség.
A védőföldelést (G/PE) helyesen és alacsony impedanciával kell csatlakoztatni; a helytelen földelés csökkentheti a szűrés hatékonyságát és növelheti a sérülésveszélyt.
