Descrizione

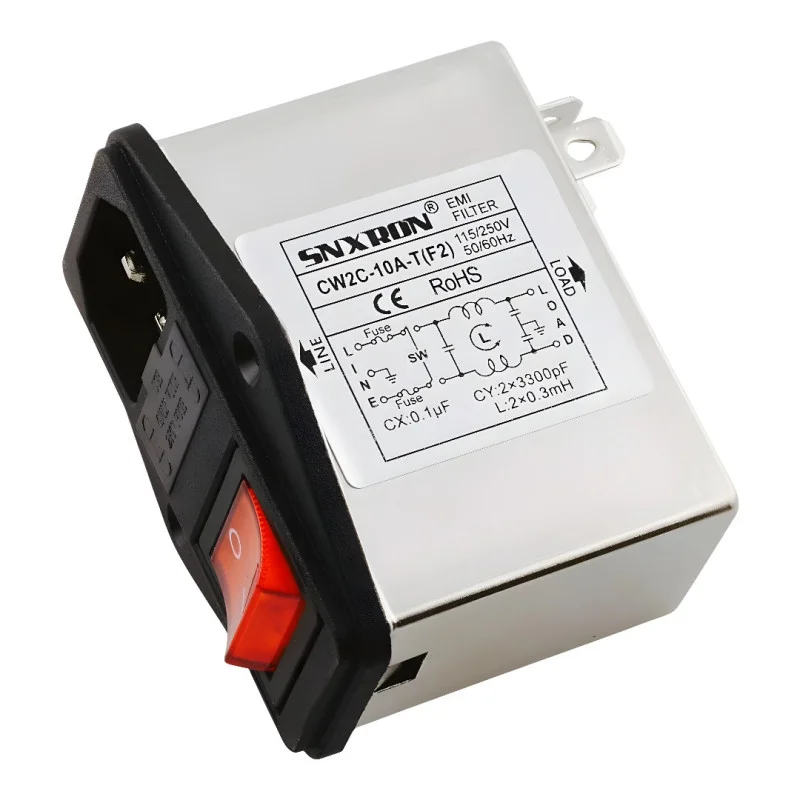

Panelre szerelhető hálózati bemeneti modul, amely IEC C14 bemenetet, EMI szűrőt és megvilágított billenőkapcsolót tartalmaz. A CW2C-10A-T(F2) változat olyan eszközök tápellátására szolgál, ahol interferencia-szűrésre van szükség a hálózaton, és integrált védelemre dupla biztosítékkal (F2). A telepítést a panelbe helyezett rögzítőfurathoz tervezték.
Műszaki adatok
Modell: CW2C
Típus: IEC foglalatú teljesítményszűrő (hálózati bemeneti EMI szűrő IEC foglalattal)
Névleges feszültség: 115/250 V AC
Névleges áram: 3A, 6A, 10A (változattól függően)
Kapcsolás: piros háttérvilágítással
Működési frekvencia: 50/60Hz
Védelem: dupla biztosíték (F2)
Bemenet típusa: IEC C14
Csatlakozás: egyfázisú
Szivárgási áram: < 0,5 mA
Üzemi hőmérséklet: -25 és +85 °C között
Klímakategória: 2021.05.25.
Anyag/kialakítás: nikkelezett felületű ház
Méretek (a dokumentáció szerint): 66 × 52 × 58 mm
Tanúsítvány (dokumentumok szerint): CE, RoHS
Szerelés: a panelen lévő rögzítőfuratba szerelhető
Funkciók és jellemzők
Integrált EMI-szűrő a nagyfrekvenciás interferencia csökkentésére a készülék tápellátási bemenetén
IEC C14 bemeneti csatlakozó és billenőkapcsoló egy modulban
Kettős biztosítékvédelem (F2) a tápelágazások védelmére a készülék kialakításának megfelelően
Alkalmas szabványos hálózati alkalmazásokhoz 115/250 VAC @ 50/60 Hz
Panelre szerelhető a gyors beszereléshez a berendezésszekrénybe
Ideális a következőkhöz:
Tápellátás ipari és laboratóriumi berendezésekhez
Tápellátás mérőeszközökhöz és vezérlőegységekhez
IEC tápkábel, kapcsoló és hálózati EMI-szűrő kombinációját igénylő berendezések
Szolgáltatási és gyártási felhasználás az erőművek tervezésében és összeszerelésében
A csomag tartalma
1× CW2C panel IEC bemeneti szűrő be/ki kapcsolóval
Miért válassza ezt a terméket?
Több funkció kompakt integrációja (IEC C14 + kapcsoló + EMI szűrő + biztosítékvédelem) egyetlen panelelembe
115/250 VAC hálózati tápegységhez és legfeljebb 10 A áramterheléshez alkalmas paraméterek
A panelre szerelés leegyszerűsíti az eszköz tápbemenetének kialakítását
A rendelkezésre álló dokumentumok szerint felsorolt tanúsítványok (CE, RoHS)
Telepítési és üzemeltetési utasítások
Szerelje be a panel megfelelő rögzítőfuratába, és biztosítsa a mechanikai stabilitást a szekrény kialakításának megfelelően.
Ügyeljen a LINE (L), NEUTRAL (N) és PE vezetők helyes csatlakoztatására a modulon található jelölések és a készülék kapcsolási rajza szerint.
Csatlakoztassa a kimeneti oldalt (LOAD) a készülék tápellátásához; a bemeneti oldalt pedig a hálózati tápegységhez.
A biztosítékokat az alkalmazás követelményeinek és a készülék tervezési korlátainak megfelelően válassza ki és szerelje be.
Biztonsági figyelmeztetés
A termék legfeljebb 250 VAC hálózati feszültséggel működik. A nem megfelelő telepítés áramütést vagy a készülék károsodását okozhatja.
A telepítést és a csatlakoztatást szakképzett személynek kell elvégeznie a vonatkozó szabványoknak és előírásoknak megfelelően.
Bármilyen beavatkozás előtt válassza le a készüléket a tápellátásról, és ellenőrizze, hogy nincs-e feszültség.
Biztosítsa a PE védővezető megbízható csatlakoztatását.
