Descrizione

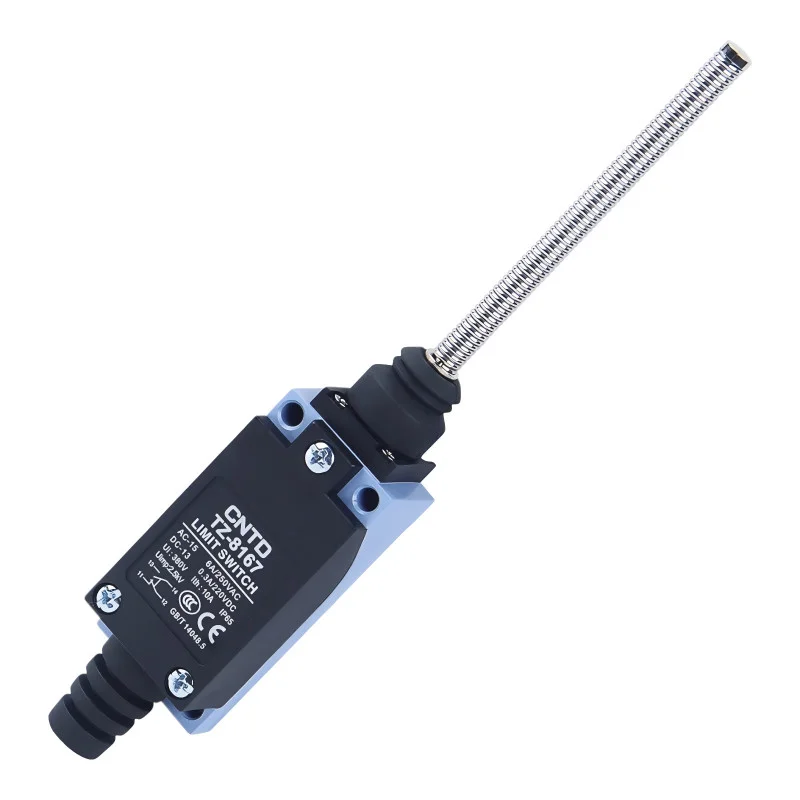

CNTD TZ-8167 gränsbrytare i TZ-8-serien är en robust industriell mekanisk brytare med fjäderställdon, konstruerad för tillförlitlig detektering av ändlägen, stopp och linjär rörelse. Fjäderkonstruktionen möjliggör smidig växling med tillräcklig slaglängd, vilket skyddar brytarens mekanik och ökar dess livslängd även under tuffa driftsförhållanden.
Tekniska specifikationer
Typ: mekanisk gränsbrytare
Modell: TZ-8167
Ställdon: fjäder
Kontaktanordning: 1× NO + 1× NC (dubbelkrets)
Driftshastighet: 5 mm/s till 0,5 m/s
Kontaktmotstånd: max. 25 m
Isolationsresistans: min. 100 M (vid 500 VDC)
Dielektrisk styrka: 1500 VAC / 1 minut
Mekanisk livslängd: 1 000 000 cykler
Elektrisk livslängd: mer än 500 000 kopplingscykler
Driftstemperatur: -20°C till +70°C
Relativ luftfuktighet: 95 % RF
Skydd: IP65
Kroppsmått: 29 × 27 × 175 mm
Vikt: 140 g
Nominella spänningar och strömmar
| Resistiv (AC) | 125 V AC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Resistiv (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 VDC | 0,2A | 0,2A | |
| Induktion (AC) | 125 V AC | 3 A | 3 A |
| 250 VAC | 3 A | 3 A | |
| Induktiv (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Stötström | 12 A | 24 A |
Funktioner och egenskaper
Fjäderställdon möjliggör smidig omkoppling och större mekanisk tolerans
Hög repeterbarhet vid omkoppling under linjär rörelse
Dubbel fjäderkontaktmekanism för lång livslängd
Robust aluminiumlegering och förstärkt plasthölje
Vatten-, damm- och oljebeständig tack vare IP65-skydd
Stabila elektriska parametrar för både AC- och DC-applikationer
Idealisk för
Industriell automation
Transportband och hanteringssystem
CNC- och maskinverktyg
Monterings- och förpackningslinjer
Detektering av ändlägen och mekaniska stopp
Paketinnehåll
Gränslägesbrytare CNTD TZ-8167
Varför välja den här produkten?
Tydligt definierade nominella spänningar och strömmar i tabellform
Hög mekanisk och elektrisk hållbarhet
Tillförlitlig drift i krävande industriella miljöer
Universell användning i både AC- och DC-kretsar
Beprövad kvalitet hos CNTD TZ-8 industriserien
