Descrizione

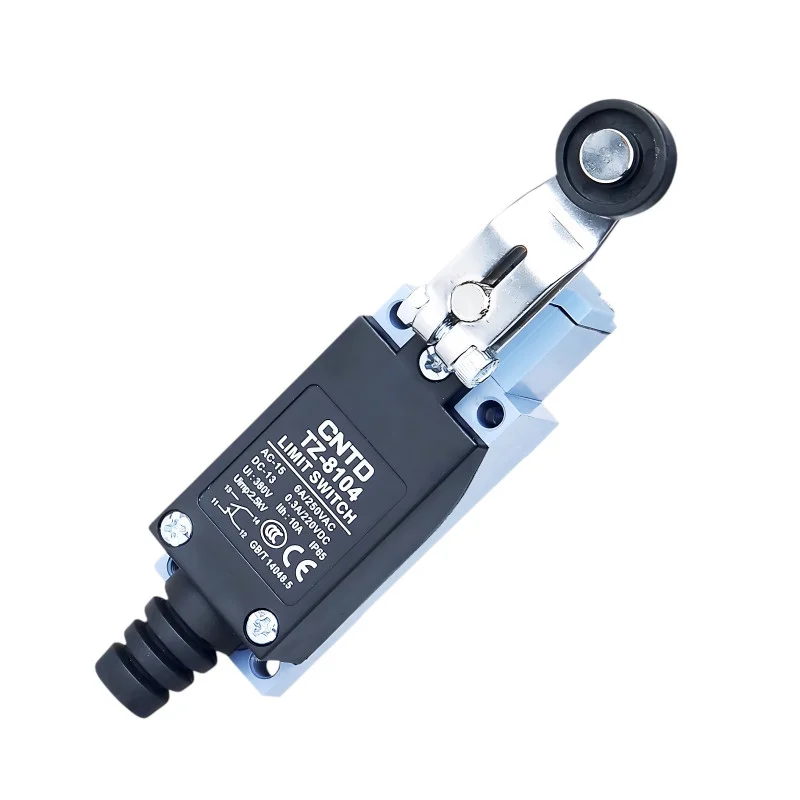

CNTD TZ-8104 gränsbrytare i TZ-8-serien är en robust industriell mekanisk brytare konstruerad för exakt detektering av ändlägen och mekaniska stopp. Den vertikala designen med en metallspak och rulle möjliggör smidig rörelseöverföring, ett större arbetsområde och tillförlitlig funktion även under upprepade mekaniska belastningar i krävande driftsförhållanden.
Tekniska specifikationer
Typ: mekanisk gränsbrytare
Modell: TZ-8104
Kontaktanordning: 1× NO + 1× NC (dubbelkrets)
Kontaktmotstånd: max. 25 m
Isolationsresistans: min. 100 M (vid 500 VDC)
Dielektrisk styrka: 1500 VAC / 1 minut
Driftshastighet: 5 mm/s till 0,5 m/s
Mekanisk livslängd: upp till 1 000 000 cykler
Elektrisk livslängd: mer än 500 000 kopplingscykler
Driftstemperatur: -20°C till +70°C
Relativ luftfuktighet: max. 95 % RF
Skydd: IP65
Kroppsmått: 29 × 27 × 128 mm
Vikt: 178 g
Nominella spänningar och strömmar
| Resistiv (AC) | 125 V AC | 5 A | 5 A |
| 250 VAC | 5 A | 5 A | |
| Resistiv (DC) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 VDC | 0,2A | 0,2A | |
| Induktion (AC) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (DC) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 VDC | 3 A | 3 A | |
| Stötström | 12 A | 24 A |
Funktioner och egenskaper
Vertikal konstruktion med metallspak och remskiva
Jämn drift med större tillåten rörelseöverlappning
Dubbel fjäderkontaktmekanism för lång livslängd
Robust aluminiumlegering och förstärkt plasthölje
Vatten-, olje- och dammtålighet (IP65)
Genomgående håldesign för enkel kabelanslutning
Lämplig för både AC- och DC-applikationer
Idealisk för
Industriell automation och produktionslinjer
Transportband och hanteringssystem
CNC-maskiner och fleroperationsmaskiner
Förpacknings- och monteringsmaskiner
Positionerings- och säkerhetsapplikationer
Paketinnehåll
Gränslägesbrytare CNTD TZ-8104
Varför välja den här produkten?
Beprövad industriserie CNTD TZ-8
Hög mekanisk motståndskraft och stabila parametrar
Lång livslängd för kontakter och mekaniska delar
Universell användning i ett brett användningsområde
Pålitlig lösning med utmärkt pris-prestandaförhållande
