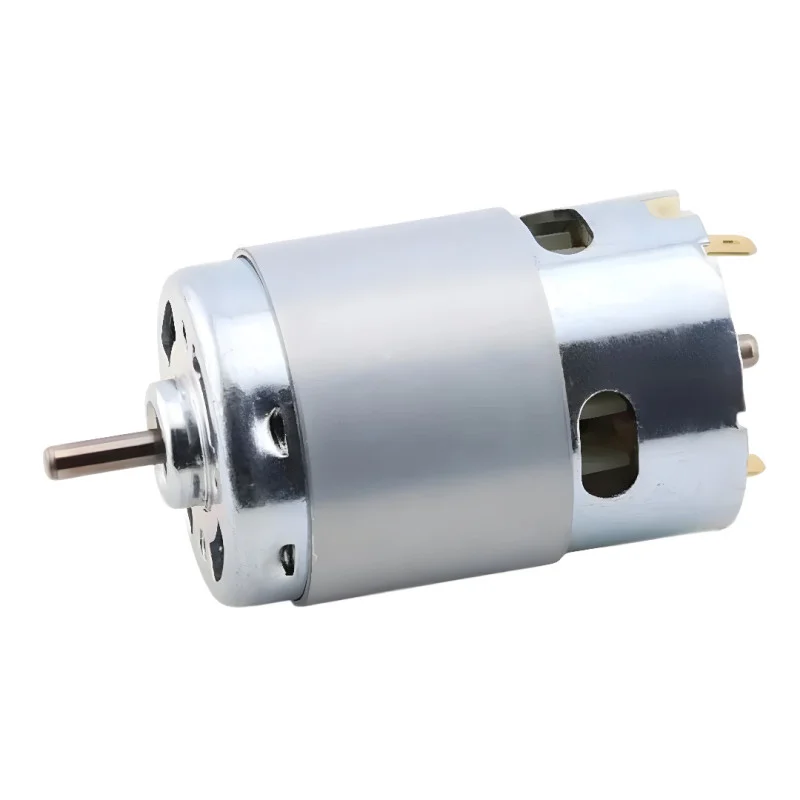

Der bürstenbehaftete Gleichstrommotor der Baugröße 895 ist für Anwendungen konzipiert, die einen kompakten, schnelllaufenden Antrieb erfordern. Er eignet sich für 12-V- oder 24-V-Gleichstromversorgungen und für Konstruktionen, bei denen eine einfache Drehzahlregelung per Pulsweitenmodulation (PWM) und eine stabile mechanische Wellenlagerung erforderlich sind.
Technische Spezifikationen
Versorgungsspannung (je nach Variante: 12 V DC / 24 V DC)
Nenndrehzahl (je nach Variante): 3000, 6000, 7500, 10000, 15000, 20000 U/min
Motortyp: Gleichstrom-Bürstenmotor
Konstruktion: Permanentmagnet
Lager: Doppelkugellager
Modellnummer: 895
Abmessungen des Motorgehäuses: Länge 72 mm, Durchmesser 50 mm
Schaft: Durchmesser 5 mm, Überstand 16 mm
Vorderer Durchmesser (Vorderteil): 18 mm
Pinabstand auf der Rückseite: 6 mm
Betriebsstrom: 712 A
Anlaufstrom: 12 A
Leerlaufstrom: 1,2-1,5 A
Laststrom: 1218 A
Dauerstrom (vom Hersteller angegeben): 1020 A
Schutzfunktion: tropfdicht
Funktionen und Merkmale
Bürstenkommutierung für einfache Stromversorgung und Steuerung
Hohe Geschwindigkeit für Antriebe, die eine schnelle Reaktion erfordern
Doppelkugellager für stabileren Betrieb und höhere Widerstandsfähigkeit gegen Radialbelastungen
Permanentmagnet für kompakte Bauweise
Anschlüsse mit markierter Polarität: positiver Kontakt (zwei Kerben), negativer Kontakt (eine Kerbe)
Ideal für
Selbstbau- und Prototypenantriebe für 12 V / 24 V Gleichstrom
Kleine Mechanismen, Zahnräder und Antriebseinheiten mit Drehzahlregelung
Modell- und Hobbykonstruktionen, die höhere Geschwindigkeiten erfordern
Ventilatoren, Zentrifugalanwendungen und andere rotierende Mechanismen gemäß der mechanischen Konstruktion
Packungsinhalt
Gleichstrommotor 895 (1 Stück)
Warum sollten Sie sich für dieses Produkt entscheiden?
Unterstützt zwei gängige Stromversorgungsoptionen: 12 V und 24 V Gleichstrom.
Definierte mechanische Abmessungen für eine einfachere Integration in die Struktur
Kugellager geeignet für Anwendungen mit höheren Drehzahlen
Einfacher elektrischer Anschluss und Steuerung über einen PWM-Controller
Installations- und Bedienungsanleitung
Stellen Sie ein Netzteil mit ausreichender Stromreserve bereit, die den Anlaufstrom des Motors berücksichtigt.
Zur Drehzahlregelung wird ein PWM-Controller verwendet, der für Gleichstrommotoren und die entsprechende Stromlast ausgelegt ist.
Achten Sie bei der Montage auf die korrekte Ausrichtung der Wellen und den richtigen mechanischen Sitz, um eine übermäßige Belastung der Lager zu vermeiden.
Prüfen Sie anhand der Klemmenmarkierungen die Polarität der Verbindung.
Sicherheitshinweis
Der Motor ist ein rotierendes Gerät; stellen Sie sicher, dass die beweglichen Teile abgedeckt sind und vermeiden Sie den Kontakt mit der Welle und den rotierenden Elementen.
Eine falsche Dimensionierung der Kabel und der Stromquelle kann zu Überhitzung führen; verwenden Sie geeignete Kabelquerschnitte und Sicherungen.
Den blockierten Motor nicht betreiben; dies kann zu einem erheblichen Stromanstieg führen und den Motor oder das Netzteil beschädigen.
