Gleichstromanschluss fr die Frontplatte (Buchse) 3,5 1,35 mm-Spedizione veloce

Descrizione

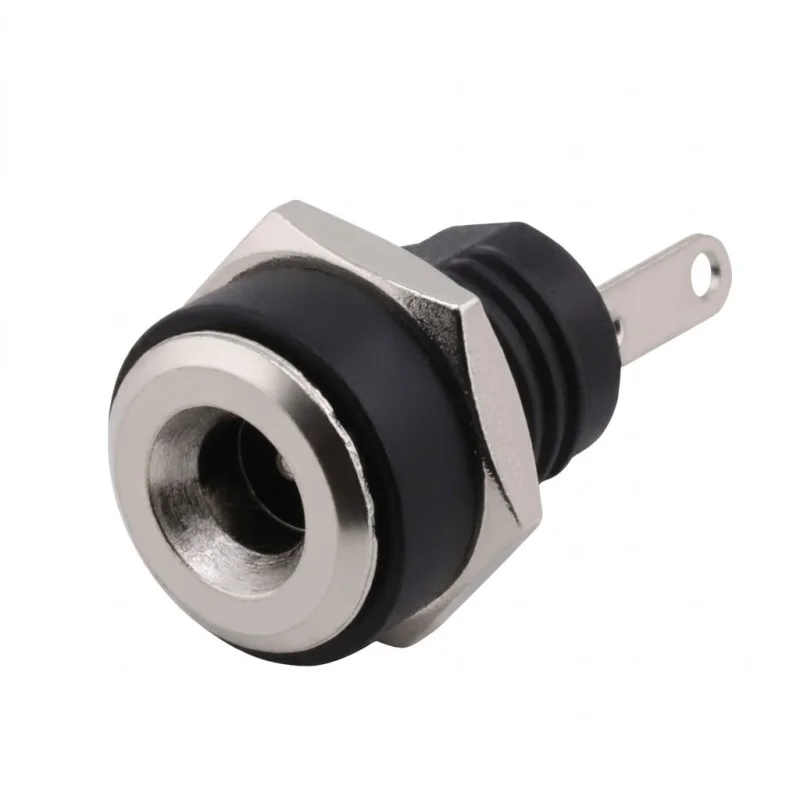

Gleichstrom-Einbaubuchse zur Versorgung von Geräten mit Gleichspannung. Die Ausführung 3,5 × 1,35 mm eignet sich für kompakte Netzteile und Anwendungen mit geringem Stromverbrauch, bei denen eine Einbau- und Verdrahtungsmontage mittels Lötklemmen erforderlich ist.

Technische Spezifikationen

Anschlusstyp: DC-Strombuchse (weiblich), Einbau

Steckergröße: 3,5 × 1,35 mm

Modellnummer: DC-220B

Nennspannung: 30 V DC

Nennstrom: 0,5 A

Befestigungsgewinde: M8,0 × 0,75

Durchschlagsfestigkeit: Wechselstrom 50 V (50 Hz), 1 Minute

Kontaktwiderstand: 0,03

Isolationswiderstand: 100 M

Lebensdauer: 5000 Zyklen

Betriebstemperatur: -30 °C bis +70 °C

Funktionen und Merkmale

Plattenmontage mit Gewinde und Mutter für mechanisch stabile Befestigung

Lötanschlüsse zum Verbinden von Drähten oder Kabeln im Inneren des Geräts

Kompaktes Design, geeignet für kleinere Geräte und Leistungsaufnahmen.

Ideal für

Stromanschlüsse für kleine elektronische Geräte

Elektronik-Bastelprojekte, Prototypenbau und Reparaturen

Kabeldurchführungen für Gleichstromversorgungen in Niederspannungs-Schaltanlagen und -Schränken

Packungsinhalt

1× DC-Einbaubuchse 3,5 × 1,35 mm + Befestigungsmutter

Warum sollten Sie sich für dieses Produkt entscheiden?

Standardisierte Größe 3,5 × 1,35 mm für Kompatibilität mit entsprechenden DC-Steckern

Einbauversion mit M8,0 × 0,75 Gewinde zur festen Montage

Installations- und Bedienungsanleitung

Vor der Installation prüfen Sie bitte die Größe des Gegenstücks (DC-Stecker) 3,5 × 1,35 mm und die mechanische Kompatibilität mit dem Panel.

Beim Löten der Anschlüsse ist das Verfahren und die Temperatur so zu wählen, dass die Isolierung des Steckers nicht beschädigt wird.

Überprüfen Sie nach der Installation den festen Sitz der Mutter und die Zugentlastung der Verkabelung.

Sicherheitshinweis

Das Produkt ist für die Stromversorgung mit Gleichstrom innerhalb der Grenzen der Nennspannung und des Nennstroms ausgelegt; eine Überschreitung der Parameter kann zu Überhitzung oder Ausfall führen.

Die Installation sollte bei abgeschalteter Stromversorgung erfolgen. Nach dem Anschließen der Stromversorgung sind die Polarität und die korrekte Funktion der gesamten Baugruppe zu überprüfen.
