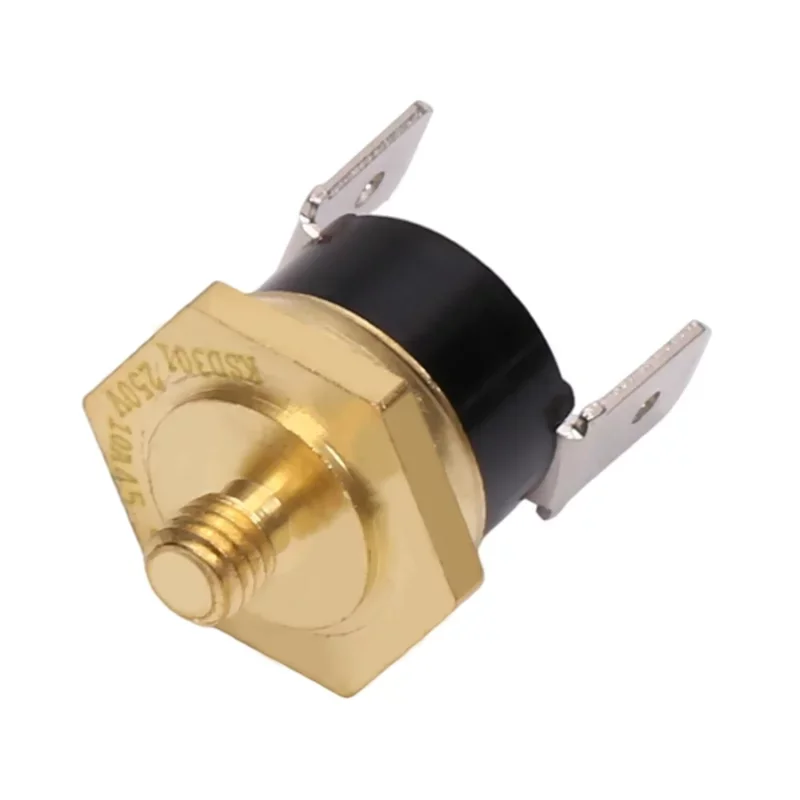

Der vollständig gekapselte Bimetallthermostat KSD301 dient der zuverlässigen Überwachung und dem Schutz vor Überhitzung. Er verfügt über ein Gewinde zur festen Montage in Metallteilen des Geräts und einen NC-Kontakt (normalerweise geschlossen). Das heißt, bei niedrigen Temperaturen ist er geschlossen und öffnet den Stromkreis beim Erreichen der Aktivierungstemperatur. Dank der Schutzart IP65 eignet er sich auch für anspruchsvollere Betriebsbedingungen.
Technische Spezifikationen
Thermostattyp: KSD301
Kontakt: NC (normalerweise geschlossen)
Betriebsspannung: max. 250 V AC
Betriebsstrom: max. 10 A
Kontaktbelastung: 110 V AC / 15 A, 24 V DC / 20 A, 12 V DC / 30 A
Kontaktwiderstand: 50 m
Isolationswiderstand: 100 M
Anschlüsse: Faston 6,3 mm
Gewinde: M3 / M4 / M5 / M6 (je nach Variante)
Gehäusematerial: Bakelit, aus 120°C-Keramik
Abmessungen: 33 × 20 mm
Schlüsselweite: 17 mm (offen oder Ring)
Gewicht: 25 g
Schutzart: IP65
Zurücksetzen: automatisch
Funktionen und Merkmale
Automatische Abschaltung bei Erreichen der eingestellten Aktivierungstemperatur
Nach dem Abkühlen wieder schließen, um die Temperatur zurückzusetzen
Vollständig gekapseltes Design für lange Lebensdauer
Einfache Montage mit Gewinde
Hohe Strombelastbarkeit der Kontakte
Ideal für
Thermischer Schutz von Motoren und Transformatoren
Heizgeräte und Temperaturregelung
Stromversorgungen und Industrieelektronik
Lüfter, Heizungen und Leistungsmodule
Tabelle der Betriebs- und Rückstelltemperaturen
Der Thermostat KSD301 arbeitet mit automatischer Rückstellung. Sobald die Betriebstemperatur erreicht ist, öffnet der Kontakt und schließt sich nach dem Abkühlen auf die Rückstelltemperatur wieder.
25 °C ±5 °C Zurücksetzen auf 10 °C ±5 °C
30 °C ±5 °C Zurücksetzen auf 15 °C ±5 °C
35 °C ±5 °C Zurücksetzen auf 20 °C ±5 °C
40 °C ±5 °C Zurücksetzen auf 25 °C ±5 °C
45 °C ±5 °C Zurücksetzen auf 30 °C ±5 °C
50 °C ±5 °C Zurücksetzen auf 35 °C ±5 °C
55 °C ±5 °C Zurücksetzen auf 40 °C ±5 °C
60 °C ±5 °C Zurücksetzen auf 45 °C ±5 °C
65 °C ±5 °C Zurücksetzen auf 50 °C ±5 °C
70 °C ±5 °C Zurücksetzen auf 55 °C ±5 °C
75 °C ±5 °C Zurücksetzen auf 60 °C ±5 °C
80 °C ±5 °C Zurücksetzen auf 65 °C ±5 °C
85 °C ±5 °C Zurücksetzen auf 70 °C ±5 °C
90 °C ±5 °C Zurücksetzen auf 75 °C ±5 °C
95 °C ±5 °C Zurücksetzen auf 80 °C ±5 °C
100 °C ±5 °C Zurücksetzen auf 80 °C ±10 °C
105 °C ±5 °C Zurücksetzen auf 85 °C ±10 °C
110 °C ±5 °C Zurücksetzen auf 90 °C ±10 °C
115 °C ±5 °C Zurücksetzen auf 95 °C ±10 °C
120 °C ±5 °C Zurücksetzen auf 100 °C ±10 °C
125 °C ±5 °C Zurücksetzen auf 105 °C ±10 °C
130 °C ±5 °C Zurücksetzen auf 110 °C ±10 °C
135 °C ±5 °C Zurücksetzen auf 115 °C ±10 °C
140 °C ±5 °C Zurücksetzen auf 120 °C ±10 °C
145 °C ±5 °C Zurücksetzen auf 125 °C ±10 °C
150 °C ±5 °C Zurücksetzen auf 130 °C ±10 °C
155 °C ±5 °C Zurücksetzen auf 135 °C ±10 °C
160 °C ±5 °C Zurücksetzen auf 140 °C ±10 °C
165 °C ±5 °C Zurücksetzen auf 145 °C ±10 °C
170 °C ±5 °C Zurücksetzen auf 150 °C ±10 °C
175 °C ±5 °C Zurücksetzen auf 150 °C ±10 °C
180 °C ±5 °C Zurücksetzen auf 155 °C ±10 °C
Packungsinhalt
1× KSD301 Thermostat mit Gewinde
Warum sollten Sie sich für dieses Produkt entscheiden?
Bewährter und weit verbreiteter Industrietyp KSD301
Hohe Zuverlässigkeit und lange Lebensdauer
Breites Spektrum an Aktivierungstemperaturen
Einfache Installation und universelle Verwendung
