Descrizione

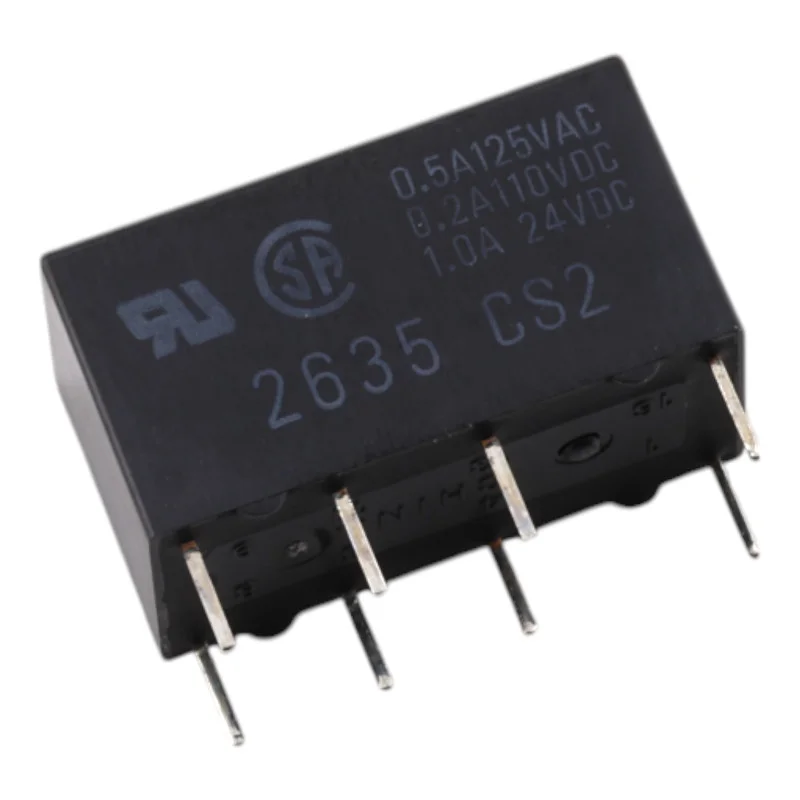

Az Omron G5V-2-H1 egy miniatűr jelrelé NYÁK-ba szereléshez, 5 V DC tekerccsel, nagy érzékenységű változatban. A DPDT (2c) érintkezőknek köszönhetően két független áramkör kapcsolására alkalmas vezérlési, mérési és kommunikációs alkalmazásokban, ahol alacsony tekercsenergia-fogyasztás szükséges.
Műszaki adatok
Modell: G5V-2-H1
Relé típusa: NYÁK-hoz való jelrelé
Érintkező elrendezés: DPDT (2c)
Tekercsfeszültség névleges értéke: 5 V DC
Tekercs névleges árama: 30 mA
Tekercs ellenállása: 166,7
Tekercs energiafogyasztása: körülbelül 150 mW
Érintkező anyaga: Ag + Au-ötvözet
Érintkező típusa: kétágú keresztléc
Névleges terhelés (ohmos terhelés): 0,5 A 125 VAC feszültségnél; 1 A 24 VDC feszültségnél
Névleges folyamatos érintkezőáram: 2 A
Max. kapcsolási feszültség: 125 VAC, 125 VDC
Max. kapcsolási áram: 1 A
Kapcsolási idő: maximum 7 ms
Nyitási idő: max. 3 ms
Érintkező ellenállás: max. 100 m
Szigetelési ellenállás: min. 1000 M (500 VDC feszültségnél)
Átütési szilárdság (tekercs-érintkezők): 1000 VAC, 50/60 Hz 1 percig
Átütési szilárdság (azonos polaritású érintkezők): 500 VAC, 50/60 Hz 1 percig
Átütési szilárdság (különböző polaritású érintkezők): 1000 VAC, 50/60 Hz 1 percig
Lökőfeszültség-állóság: 1500 V (10 x 160 µs)
Környezeti üzemi hőmérséklet: -25 °C és +70 °C között (jegesedés és páralecsapódás nélkül)
Üzemi környezeti páratartalom: 5% és 85% között
Súly: körülbelül 5 g
Funkciók és jellemzők
Nagy érzékenységű változat a tekercs energiafogyasztásának csökkentése érdekében, miközben megőrzi a relé funkcionális paramétereit
A DPDT érintkezők lehetővé teszik két áramkör egyidejű kapcsolását
Au ötvözetből készült érintkezők a megbízható jelváltáshoz alacsony szinteken
Meghatározott szigetelési és dielektromos paraméterek vezérlő áramkörökben való használatra
Ideális a következőkhöz:
Vezérlő és logikai áramkörök az ipari elektronikában
Mérő- és vizsgálóberendezések
Kommunikációs és jelzőmodulok
Kisfeszültségű egyenáramú áramkörök és ohmos váltakozó áramú terhelések kapcsolása a névleges értékeken belül
A csomag tartalma
Omron G5V-2-H1 relé, 5 V DC (nagy érzékenységű)
Miért válassza ezt a terméket?
Ellenőrzött relétípus meghatározott tekercs- és érintkezőparaméterekkel
DPDT kialakítás univerzális használatra jel- és vezérlési alkalmazásokban
Nagy érzékenységű változat alacsonyabb tekercsenergia-fogyasztással
Érintkező anyaga Ag + Au ötvözet, jelkapcsoláshoz alkalmas
Telepítési és üzemeltetési utasítások
Ügyeljen az 5 V DC névleges tekercsfeszültségre és a megfelelő polaritásra a panel bekötése szerint.
Induktív terhelések kapcsolásához használjon megfelelő túlfeszültség-szűrőt (pl. dióda DC-hez, RC-elem/varisztor AC-hez).
Tartsa be az ohmos terhelések névleges értékeit, és valós körülmények között ellenőrizze az alkalmasságot az adott kapcsolt terheléshez.
Biztonsági figyelmeztetés
125 VAC/125 VDC és nagyobb áramerősségek kapcsolása esetén áramütés veszélye áll fenn; a telepítést csak szakképzett személy végezheti.
Biztosítson elegendő szigetelési távolságot a NYÁK-on, és kövesse a biztonságos tervezés alapelveit a veszélyes feszültségekkel való munkavégzés során.
