Descrizione

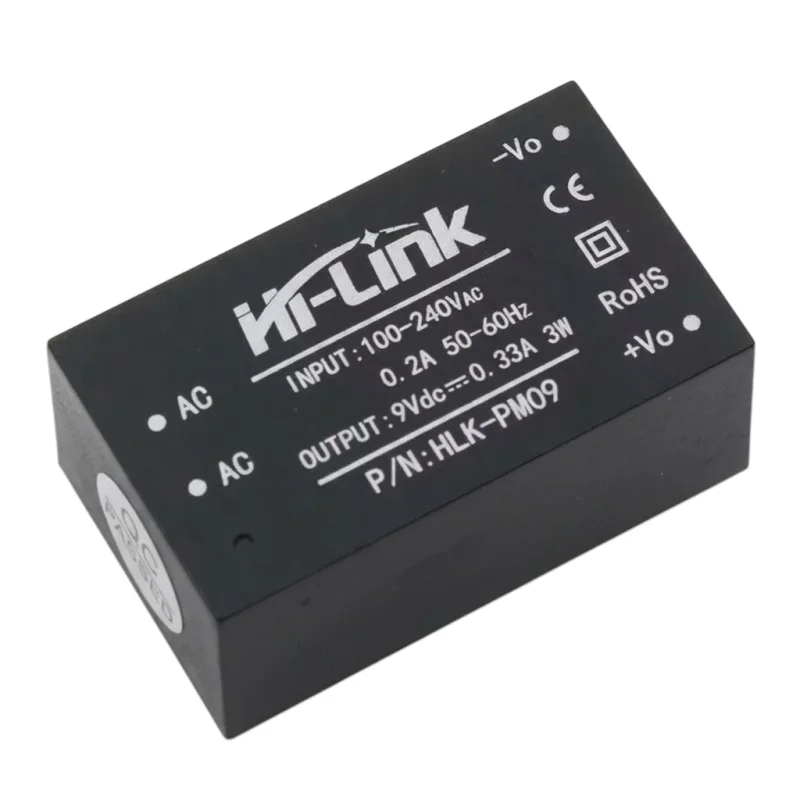

El módulo de alimentación Hi-Link HLK-PM09 se utiliza para convertir la tensión de red de CA en una tensión de CC estabilizada de 9 V. Está diseñado para su integración en dispositivos electrónicos, circuitos de control y otras aplicaciones donde se requiera una fuente de alimentación CA-CC compacta con salida aislada galvánicamente.
Especificaciones técnicas
Modelo: HLK-PM09
Tipo: Módulo de alimentación CA-CC
Tensión de entrada: 100-240 V CA
Frecuencia de entrada: 50-60 Hz
Tensión de salida: 9 V CC
Corriente de salida: 0,33 A
Potencia nominal: 3 W
Corriente de entrada: 0,2 A
Dimensiones: 34 × 20 × 15 mm
Peso: 20 g
Número de pines: 4
Pin 1: CA
Pin 2: CA
Pin 3: -Vo
Pin 4: +Vo
Diseño conmutado aislado
Marcado en la carcasa: CE, RoHS
Funciones y características
Conversión directa de la tensión de red de CA a una salida de 9 V CC.
Módulo compacto y cerrado para su instalación en equipos.
Salida aislada galvánicamente de la parte de entrada.
Diseñado para su montaje en una placa o para su fijación en un dispositivo electrónico.
Diseño con pines expuestos para entrada de CA y salida de CC.
La serie de módulos HLK-PM está diseñada para la alimentación integrada de dispositivos electrónicos en aplicaciones de baja potencia.
Ideal para
Fuente de alimentación integrada para circuitos de control y conmutación.
Impulsando proyectos de microcontroladores y automatización.
Electrónica para el hogar e interruptores inteligentes.
Aplicaciones industriales y de aficionados que requieren 9 V CC a partir de la red eléctrica de CA.
Diseños que requieren una fuente de alimentación aislada y compacta.
Contenido del paquete
1 módulo de alimentación Hi-Link HLK-PM09
¿Por qué elegir este producto?
Modelo diseñado específicamente con salida de 9 V CC y potencia de 3 W.
Sus dimensiones compactas facilitan su integración en espacios reducidos.
El diseño aislado es adecuado para la alimentación eléctrica integrada de dispositivos electrónicos.
Los pines claramente marcados simplifican el cableado correcto del módulo.
Instrucciones de instalación y funcionamiento
El módulo debe conectarse de acuerdo con las designaciones de pines AC, -Vo y +Vo.
La instalación debe realizarse en un dispositivo o carcasa diseñado adecuadamente.
Durante la fase de diseño, es necesario mantener las distancias de aislamiento entre la red eléctrica y las partes de baja tensión.
Asegúrese de que la refrigeración sea adecuada y no exceda los parámetros de potencia nominales.
Aviso de seguridad
El módulo funciona con una tensión de red de 100240 VCA. Un manejo inadecuado puede provocar una descarga eléctrica.
El producto está diseñado para ser instalado por un profesional.
No conecte el módulo bajo tensión ni interfiera con el dispositivo conectado.
Es necesario evitar cortocircuitos en la salida y garantizar la protección adecuada de la sección de entrada.
El módulo no debe utilizarse sin el aislamiento y la protección adecuados para evitar el contacto con partes con tensión.
