Descrizione

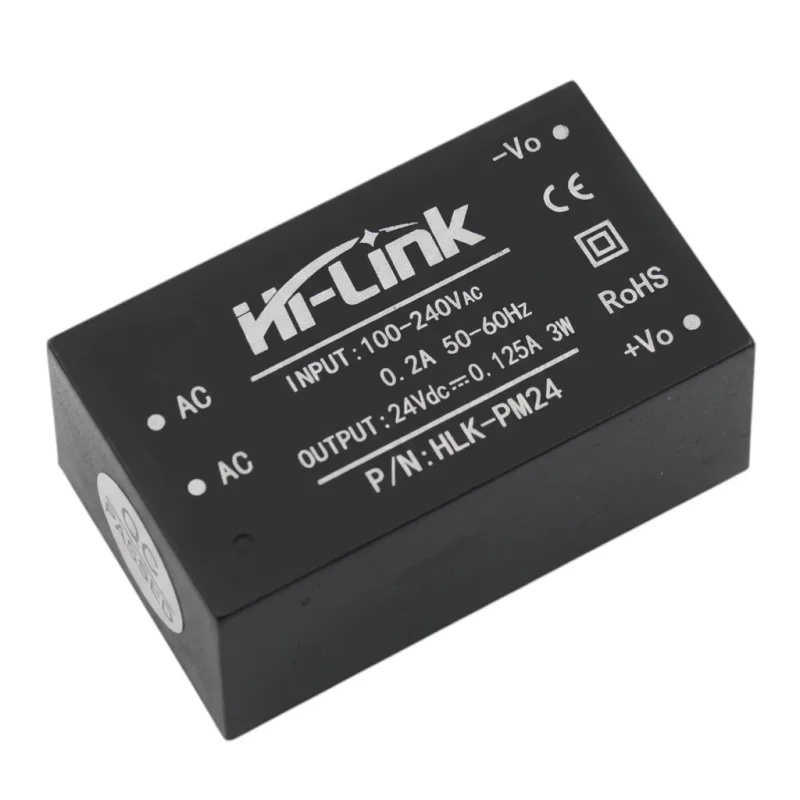

El módulo de alimentación Hi-Link HLK-PM24 se utiliza para convertir la tensión de red de CA en una tensión de salida de CC de 24 V. Es un módulo CA-CC compacto diseñado para su integración en dispositivos electrónicos, circuitos de control y otras aplicaciones donde se requiere una pequeña fuente de alimentación integrada con salida aislada galvánicamente.
Especificaciones técnicas
Modelo: HLK-PM24
Tipo: Módulo de alimentación CA-CC
Potencia nominal: 3 W
Tensión de salida: 24 V CC
Corriente de salida: 0,125 A
Tensión de entrada: 100 a 240 V CA
Rango de voltaje de entrada: 90 a 264 V CA
Frecuencia de entrada: 50 a 60 Hz
Diseño: módulo de fuente de alimentación conmutada aislada
Diseño de montaje: módulo para instalación en el dispositivo
Funciones y características
Conversión de la tensión de la red eléctrica (CA) a tensión continua (CC) estabilizada para alimentar circuitos electrónicos.
Diseño compacto y cerrado, idóneo para su integración en una placa o en un dispositivo.
El diseño aislado separa las secciones de entrada y salida.
El diseño modular simplifica el diseño de una fuente de alimentación integrada sin necesidad de un transformador de red independiente.
Diseñado para su instalación fija como parte de un equipo electrónico.
Ideal para
Fuentes de alimentación integradas para dispositivos electrónicos.
Módulos de control y automatización.
Fuente de alimentación para circuitos que requieren 24 V CC.
Electrónica industrial y para aficionados en el diseño de dispositivos alimentados por la red eléctrica.
Contenido del paquete
1 módulo de alimentación Hi-Link HLK-PM24
¿Por qué elegir este producto?
Parámetros de salida claramente definidos de 24 V CC y 0,125 A.
Amplio rango de voltaje de entrada para uso universal.
Diseño aislado, adecuado para aplicaciones de alimentación integrada.
Solución modular compacta que elimina la necesidad de diseñar su propia fuente de alimentación desde cero.
Instrucciones de instalación y funcionamiento
Instale el módulo únicamente en un dispositivo o carcasa que ofrezca protección contra el contacto con partes con tensión.
Al diseñar el cableado, asegúrese de la correcta conexión de los terminales de entrada de CA y los polos de salida de CC.
Asegúrese de que existan condiciones de refrigeración y montaje adecuadas para el funcionamiento del módulo de potencia.
Realice la instalación con la alimentación eléctrica desconectada.
El producto está diseñado para ser instalado por un profesional.
Aviso de seguridad
El módulo funciona con una tensión de red de 100 a 240 V CA, lo que supone un riesgo de descarga eléctrica.
Una conexión incorrecta puede provocar un cortocircuito, sobrecalentamiento o daños en el dispositivo conectado.
No cubra el módulo con material aislante térmico ni lo haga funcionar en condiciones que impidan la disipación del calor.
No lo utilice después de haber sufrido daños mecánicos, exposición a la humedad o daños en el aislamiento.
La instalación y la puesta en marcha deben ser realizadas por una persona con la cualificación eléctrica adecuada.
