Descrizione

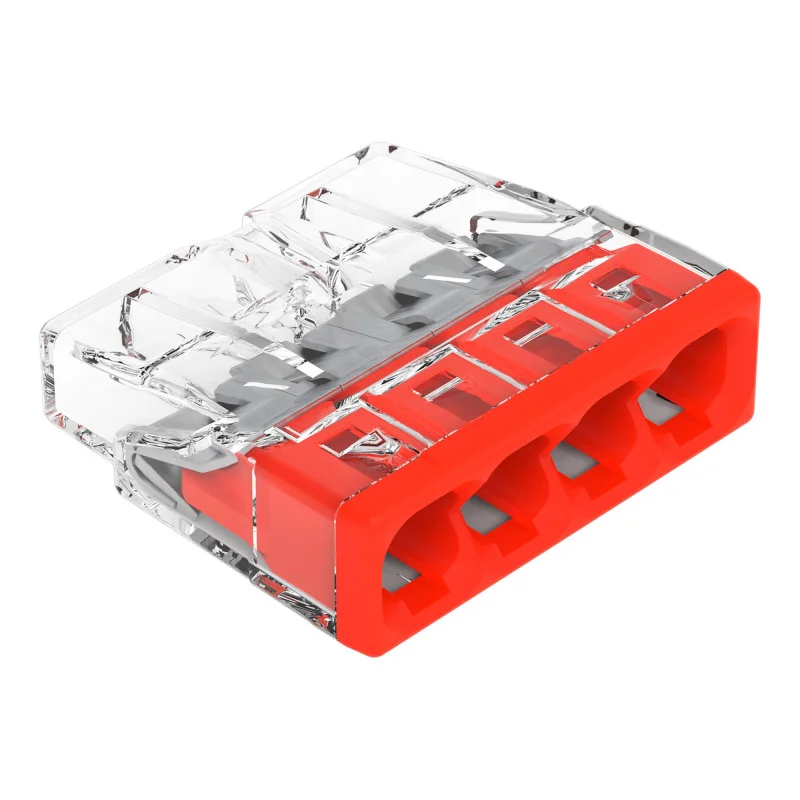

WAGO 2273 PUSH WIRE installationsterminalen er designet til hurtig tilslutning af massive ledere ved direkte indsættelse uden brug af værktøj. Designet med 4 tilslutningspunkter er velegnet til elektriske installationstilslutninger i trange rum, hvor en kompakt løsning og klar kontrol over lederindsættelsen er påkrævet.
Tekniske specifikationer
Produkttype: forbindelsesklemme
Serie: WAGO 2273
Forbindelsesteknologi: PUSH WIRE
Antal tilslutningspunkter: 4
Antal potentialer: 1
Kontrolmetode: direkte indsættelse
Designet til massive ledere
Ledertværsnit: 0,52,5 mm2
AWG: 2016
Afisoleringslængde: 11 mm
Forbindelsesretning: lateral
Materiale af tilslutningsbare ledere: kobber, aluminium
Nominel spænding: 450 V
Nominel strøm: 24 A
Nominel impulsspænding: 4 kV
Omgivende lufttemperatur under drift: op til +60 °C
Kontinuerlig driftstemperatur: 105 °C
Temperaturbetegnelse i henhold til EN 60998: T60
Isoleringsmateriale: polycarbonat (PC)
Kropsfarve: gennemsigtig
Dækfarve: rød
Brandbarhedsklasse i henhold til UL94: V2
Materialegruppe: IIIa
Klemmemål: 18 x 5,8 x 16,7 mm
Vægt af én klemme: 1,3 g
Funktioner og egenskaber
Kompakt design til brug i installationsbokse og andre trange rum
Fjederforbindelsesteknologi muliggør hurtig og gentagne ledningsindføringer
Transparent hus muliggør visuel inspektion af korrekt ledningsindføring
Testhul muliggør målinger i installeret tilstand
Designet til at forbinde massive ledere med ét potentiale
Ideel til
Elektrisk ledningsføring i installationsbokse
Tilslutning af faste ledere i interne distributionssystemer
Reparationer og ændringer af faste elektriske installationer
Installationer hvor der kræves hurtige skrueløse ledningsforbindelser
Pakkens indhold
1x WAGO 2273 PUSH WIRE installationsterminal, 4 ledninger
Hvorfor vælge dette produkt?
Kendte og utvetydige tekniske parametre for massive ledere i området 0,5-2,5 mm2
Fire forbindelsespunkter i et kompakt kabinet
Direkte ledningsindføring forenkler montering uden skruning
Transparent design gør det nemt at kontrollere forbindelser under installationen
Parametrene for nominel spænding, strøm og temperaturmodstand svarer til brug i elektriske installationer
Installations- og betjeningsvejledning
Brug kun til massive ledere inden for det angivne tværsnitsområde
Afisoler ledningen til en længde på 11 mm og før den lige ind, indtil den stopper.
Før idriftsættelse skal det kontrolleres, at ledningen er helt indsat i det gennemsigtige hus.
Forbindelsens funktionalitet kan verificeres via testhullet
Sikkerhedsmeddelelse
Produktet er beregnet til elektriske installationer med spændinger op til 450 V.
Udfør kun installation og indgreb, når strømforsyningen er afbrudt.
Forkert ledningsføring kan føre til kortslutning, overophedning eller elektrisk stød.
Overhold den angivne ledningstype og det foreskrevne tværsnitsområde.
Installation i faste elektriske installationer bør udføres af en person med passende faglige kvalifikationer.
