Descrizione

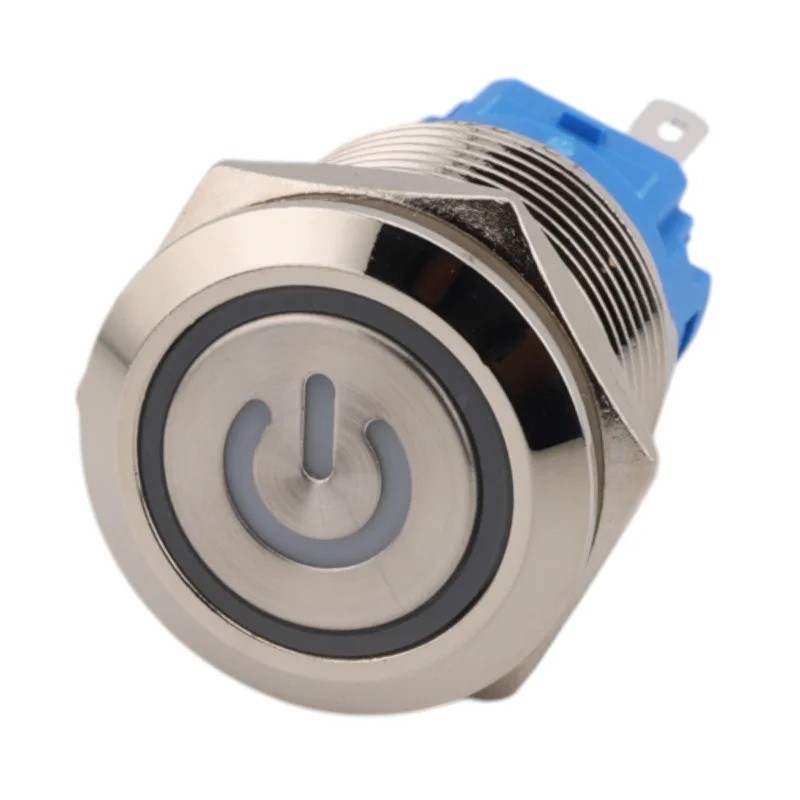

Fém nyomógombos kapcsoló panelre szereléshez, lapos fejjel és integrált LED-es kijelzéssel, gyűrűben. Olyan alkalmazásokhoz készült, ahol mechanikailag ellenálló kialakítás, egyértelmű állapotjelzés és szabványos, 19 mm-es furatba történő beszerelés szükséges. A kivitel fekete színű, BE/KI piktogrammal, csatlakozóvezetékek nélkül szállítjuk.
Műszaki adatok
Típus: fém nyomógombos kapcsoló (panel)
Modellszám: HY-NY-19
Szín: ezüst
Letartóztatás: igen
Rögzítőfurat: 19 mm
Menet: M19x1
Érintkezők: 1NO1NC
Max. áramerősség: 4 A
Max. feszültség: 265 V
Védettségi szint: IP65
Jelzés: LED gyűrű (Ring LED) + piktogram
LED színváltozatok (kialakítástól függően): fehér, sárga, piros, kék, zöld
LED feszültség (verziótól függően): 36 V, 1224 V vagy 110220 V
Érintkező anyaga: ezüst érintkezők
Test anyaga: fém ház, nikkelezett köpeny (réz)
Alap: önkioltó kialakítás
Üzemi hőmérséklet: -25 °C és +80 °C között
Csatlakozás: vezeték nélküli csatlakozók
Jelölés a homlokon: BE/KI piktogram
Funkciók és jellemzők
Lapos fej megvilágított gyűrűvel a tiszta jelzés érdekében
Mechanikus igénybevételnek kitett telepítésekhez alkalmas fém kivitel
Panelre szerelhető anyával, standard méret 19 mm
1NO/1NC érintkezőkombináció rugalmas vezetékezéshez
IP65 védelem poros környezetben és vízzel permetezve történő használatra
Ideális a következőkhöz:
Gép- és berendezésvezérlő panelek
Ipari szekrények és házak
Teljesítmény- és funkcióvezérlés állapotjelzési követelménygel
Automatizálás, műhelyberendezések és tesztpadok
A csomag tartalma
1x HY-NY-19 panelgomb (csatlakozóvezetékek nélkül)
Miért válassza ezt a terméket?
Standard 19 mm-es rögzítés és M19x1 menet a szokásos panelalkalmazásokhoz
Beépített LED-es jelzőfény gyűrűben, választható feszültség és LED-színek a kiviteltől függően
Tartós fémház és IP65 védelem a nagyobb igénybevételt jelentő működési körülményekhez
1NO/1NC érintkezőkombináció univerzális használatra vezérlő áramkörökben
Telepítési és üzemeltetési utasítások
Telepítés előtt ellenőrizze, hogy a furat átmérője 19 mm-e, és elegendő hely van-e a kapcsolótest és a csatlakozók számára.
Húzza meg megfelelően az anyát, hogy elkerülje a panel vagy a menet sérülését.
Csatlakoztatás előtt ellenőrizze a szükséges LED feszültséget és az NO/NC csatlakozók helyes kiosztását a kapcsolóházon található jelölés szerint.
Biztonsági figyelmeztetés
220-250 VAC vagy 60 VDC feletti feszültséggel végzett munka esetén áramütés veszélye áll fenn. A telepítést és szervizelést csak áramtalanított állapotban, szakképzett személy végezheti.
Tartsa be az alkalmazásra vonatkozó szabványok szigetelési távolságait, biztosítékait és követelményeit.
Kapcsolási rajz
