Descrizione

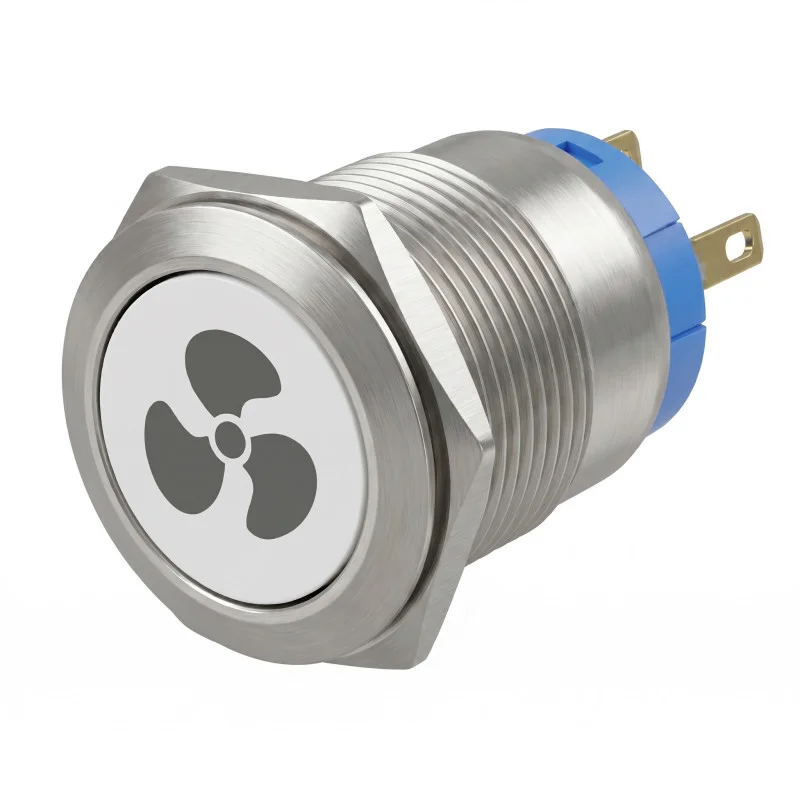

Fém panelkapcsoló piros LED háttérvilágítással és ventilátor szimbólummal elektromos áramkörök vezérlésére szolgál panelekben, elosztószekrényekben, vezérlőszekrényekben és egyedi villanyszerelésekben. A furatba szerelhető kialakítás lehetővé teszi a szilárd rögzítést az előlapba és a vezérelt funkció egyértelmű jelölését.
Műszaki specifikációk
Terméktípus: fém panelkapcsoló
Test színe: ezüst
Háttérvilágítás: piros LED
Szimbólum a gombon: ventilátor
Kapcsoló átmérője: 22 mm
Szerelési átmérő: 19 mm
Védettség: IP65
LED háttérvilágítás maximális feszültsége: 12 V
Maximális kapcsolási feszültség és áram: 250 V / 5 A
Érintkezők típusa: NO, NC
Kapcsolás: reteszeléssel
Méretek: 2,2 cm x 2,2 cm x 3,9 cm
Funkciók és jellemzők
A kapcsoló egyesíti az elektromos áramkör mechanikus vezérlését és a piros LED háttérvilágítás segítségével történő vizuális jelzést.
Az NO és NC érintkezők lehetővé teszik a záró vagy nyitó elemként történő bekötést az adott alkalmazás követelményei szerint.
A reteszelés a gombnyomás után a kiválasztott helyzetben tartja a kapcsolót.
A fém kivitel alkalmas a vezérlőelemekbe és a berendezések burkolatába történő panelszerelésre.
Az IP65 védettség védelmet nyújt a por és a vízsugár ellen, ha megfelelő panelbe helyesen szerelik be.
A ventilátor szimbólum megkönnyíti a vezérelt funkció azonosítását az előlapon.
Ideális a következőkhöz
Ventilátorok és szellőzőrendszerek vezérlőpanelei.
Elosztószekrények, vezérlőszekrények és műszaki panelek.
Saját villanyszerelési projektek, amelyek háttérvilágítással ellátott panelkapcsolót igényelnek.
Alkalmazások, ahol a vezérelt funkció megkülönböztetése ventilátor szimbólum segítségével szükséges.
A csomag tartalma
1x Fém kapcsoló piros LED háttérvilágítással és ventilátor szimbólummal
Miért válassza ezt a terméket
Háttérvilágítást tartalmaz, amely lehetővé teszi az állapot vagy a funkció vizuális jelzését a bekötéstől függően.
NO és NC érintkezőket kínál a vezérlőáramkörök szélesebb körű bekötési lehetőségeihez.
A 19 mm-es szerelési átmérőjű panelkivitel lehetővé teszi a beszerelést az előkészített furatba.
Az IP65 védettség támogatja a használatot olyan környezetekben, ahol fokozott követelmények vonatkoznak a vezérlőelem védelmére.
A ventilátor szimbólum csökkenti a vezérelt funkció összetévesztésének kockázatát a panelen.
Telepítési és üzemeltetési utasítások
Telepítés előtt ellenőrizze a LED háttérvilágítás feszültségének, a kapcsolási feszültségnek, az áramnak és az érintkezők típusának megfelelőségét az adott bekötéssel.
A kapcsolót megfelelő szerelési furattal rendelkező panelbe telepítse.
Az NO és NC érintkezők bekötését a vezérelt áramkör kívánt funkciója szerint végezze el.
Az IP65 védettség megőrzése érdekében a kapcsolót megfelelően kell behelyezni és meghúzni egy megfelelő kialakítású panelben.
Az elektromos berendezésbe történő beszerelést csak megfelelő elektrotechnikai képesítéssel rendelkező személy végezheti.
Biztonsági figyelmeztetések
A termék legfeljebb 250 V kapcsolási feszültségű áramkörökben használható, ezért helytelen kezelés esetén áramütés veszélye áll fenn.
Szerelés, szétszerelés vagy a bekötés módosítása előtt mindig válassza le a berendezést a tápfeszültségről.
Ne lépje túl a specifikációban megadott maximális kapcsolási feszültséget és áramot.
Ne csatlakoztassa a LED háttérvilágítást a specifikációban megadottnál magasabb feszültségre.
A helytelen bekötés rövidzárlatot, túlmelegedést, a kapcsoló károsodását vagy a csatlakoztatott berendezés károsodását okozhatja.
