Descrizione

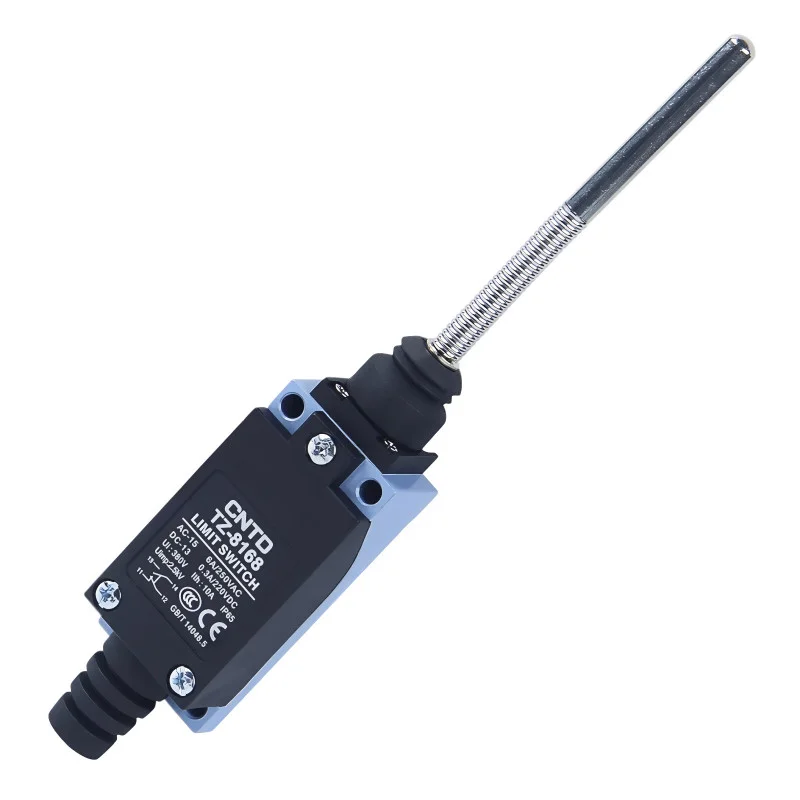

Il finecorsa CNTD TZ-8168 della serie TZ-8 è un robusto interruttore meccanico industriale con attuatore a molla e asta metallica. Questo design è pensato per applicazioni che richiedono contatto lineare diretto, elevata resistenza meccanica e commutazione affidabile anche sotto carichi ripetuti. Grazie all’asta metallica, è adatto anche per condizioni meccaniche più difficili e un rilevamento preciso della posizione.
Specifiche tecniche
Tipo: finecorsa meccanico
Modello: TZ-8168
Attuatore: molla con asta metallica piena
Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
Resistenza di contatto: max. 25 m
Resistenza di isolamento: min. 100 M (a 500 VDC)
Rigidità dielettrica: 1500 VAC / 1 minuto
Velocità di funzionamento: da 5 mm/s a 0,5 m/s
Durata meccanica: 1.000.000 di cicli
Durata elettrica: oltre 500.000 cicli di commutazione
Temperatura di esercizio: da -20°C a +70°C
Umidità relativa: 95% RH
Protezione: IP65
Dimensioni del corpo: 29 × 27 × 175 mm
Peso: 140 g
Tensioni e correnti nominali
| Resistivo (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistivo (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4 A | 0,4 A | |
| 250 V CC | 0,2 A | 0,2 A | |
| Induzione (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Induttivo (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| sovracorrente | 12 A | 24 A |
Funzioni e caratteristiche
Meccanismo a molla con asta metallica per elevata resistenza meccanica
Commutazione precisa e stabile durante il movimento lineare
Meccanismo di contatto a doppia molla per una lunga durata
Combinazione di lega di alluminio e plastica rinforzata
Resistente all’acqua, alla polvere e all’olio (IP65)
Parametri elettrici stabili per applicazioni sia AC che DC
Ideale per
Automazione industriale
Sistemi di trasporto
CNC e macchine utensili
Linee di assemblaggio e confezionamento
Rilevamento delle posizioni finali e degli arresti meccanici
Contenuto della confezione
Finecorsa CNTD TZ-8168
Perché scegliere questo prodotto?
Tensioni e correnti nominali definite con precisione per diversi tipi di carico
Elevata durata meccanica ed elettrica
Design durevole adatto per operazioni impegnative
Utilizzo universale sia nei circuiti AC che DC
Qualità comprovata della serie industriale CNTD TZ-8
