Descrizione

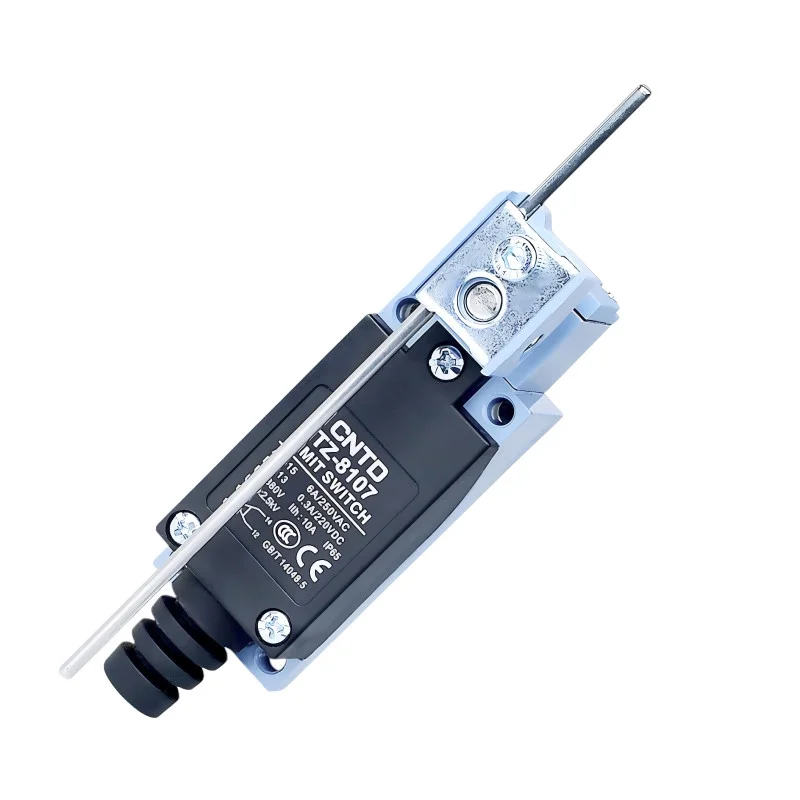

Il finecorsa CNTD TZ-8107 della serie TZ-8 è un finecorsa meccanico industriale con attuatore diretto a forma di asta metallica piena. Questo design è progettato per il rilevamento preciso della posizione e degli arresti meccanici dove è richiesto un contatto diretto e univoco senza sporgenze elastiche. Grazie alla sua struttura robusta e all’elevata resistenza meccanica, è adatto al funzionamento continuo in applicazioni industriali gravose.
Specifiche tecniche
Tipo: finecorsa meccanico
Modello: TZ-8107
Controller: asta di metallo solido
Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
Velocità di funzionamento: da 5 mm/s a 0,5 m/s
Resistenza di contatto: max. 25 m
Resistenza di isolamento: min. 100 M (a 500 VDC)
Rigidità dielettrica: 1500 VAC / 1 minuto
Durata meccanica: 1.000.000 di cicli
Durata elettrica: oltre 500.000 cicli di commutazione
Temperatura di esercizio: da -20°C a +70°C
Umidità relativa: 95% RH
Protezione: IP65
Dimensioni: 29 × 27 × 129 mm
Peso: 180 g
Tensioni e correnti nominali
| Resistivo (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistivo (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4 A | 0,4 A | |
| 250 V CC | 0,2 A | 0,2 A | |
| Induzione (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Induttivo (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| sovracorrente | 12 A | 24 A |
Funzioni e caratteristiche
Asta in metallo solido per una trasmissione del movimento precisa e ripetibile
Elevata resistenza meccanica senza sporgenza elastica
Meccanismo di contatto a doppia molla per una lunga durata
Costruzione in lega di alluminio e plastica rinforzata
Resistenza all’acqua, alla polvere e all’olio (IP65)
Parametri elettrici stabili per circuiti sia CA che CC
Ideale per
Automazione industriale
Sistemi di trasporto e posizionamento
Macchine CNC e centri di lavorazione
Linee di assemblaggio e confezionamento
Rilevamento preciso delle posizioni finali e degli arresti meccanici
Contenuto della confezione
Finecorsa CNTD TZ-8107
Perché scegliere questo prodotto?
Specifiche precise e chiare delle tensioni e delle correnti nominali
Design robusto adatto ad ambienti industriali
Lunga durata meccanica ed elettrica
Soluzione affidabile per applicazioni impegnative
Qualità comprovata della serie CNTD TZ-8
