Descrizione

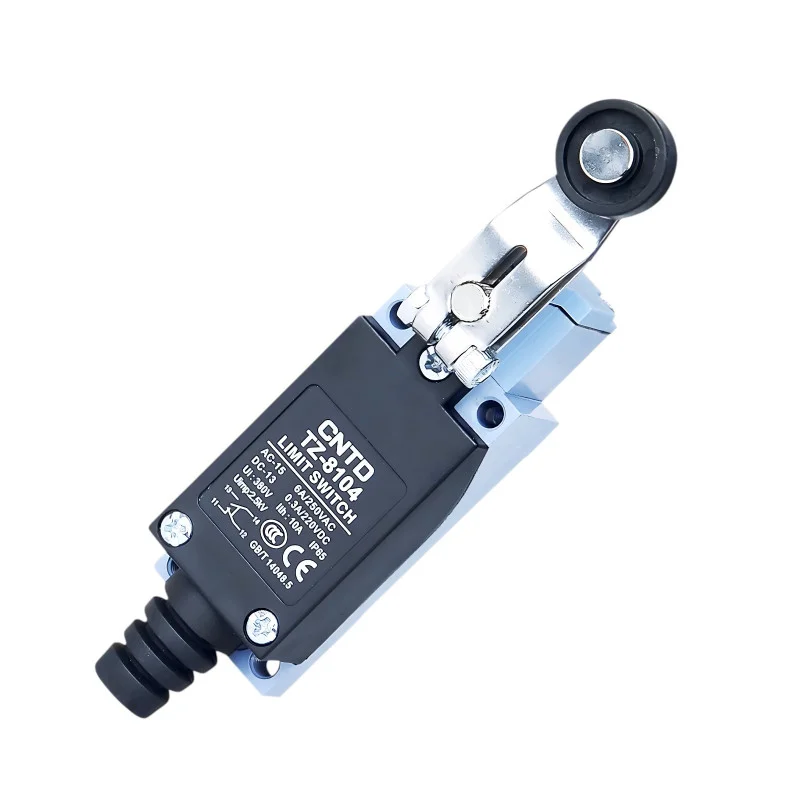

Il finecorsa CNTD TZ-8104 della serie TZ-8 è un robusto interruttore meccanico industriale progettato per il rilevamento preciso di posizioni finali e arresti meccanici. Il design verticale con leva e rotella in metallo consente una trasmissione fluida del movimento, un campo di lavoro più ampio e un funzionamento affidabile anche in presenza di carichi meccanici ripetuti in condizioni operative difficili.
Specifiche tecniche
Tipo: finecorsa meccanico
Modello: TZ-8104
Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
Resistenza di contatto: max. 25 m
Resistenza di isolamento: min. 100 M (a 500 VDC)
Rigidità dielettrica: 1500 VAC / 1 minuto
Velocità di funzionamento: da 5 mm/s a 0,5 m/s
Durata meccanica: fino a 1.000.000 di cicli
Durata elettrica: oltre 500.000 cicli di commutazione
Temperatura di esercizio: da -20°C a +70°C
Umidità relativa: max. 95% RH
Protezione: IP65
Dimensioni del corpo: 29 × 27 × 128 mm
Peso: 178 g
Tensioni e correnti nominali
| Resistivo (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistivo (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4 A | 0,4 A | |
| 250 V CC | 0,2 A | 0,2 A | |
| Induzione (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Induttivo (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| sovracorrente | 12 A | 24 A |
Funzioni e caratteristiche
Costruzione verticale con leva e puleggia in metallo
Funzionamento regolare con maggiore sovrapposizione di movimento consentita
Meccanismo di contatto a doppia molla per una lunga durata
Robusta lega di alluminio e alloggiamento in plastica rinforzata
Resistenza all’acqua, all’olio e alla polvere (IP65)
Design passante per un facile collegamento dei cavi
Adatto sia per applicazioni AC che DC
Ideale per
Automazione industriale e linee di produzione
Sistemi di trasporto e movimentazione
Macchine CNC e centri di lavorazione
Macchine per imballaggio e assemblaggio
Applicazioni di posizionamento e sicurezza
Contenuto della confezione
Finecorsa CNTD TZ-8104
Perché scegliere questo prodotto?
Serie industriale collaudata CNTD TZ-8
Elevata resistenza meccanica e parametri stabili
Lunga durata dei contatti e delle parti meccaniche
Utilizzo universale in un’ampia gamma di applicazioni
Soluzione affidabile con un eccellente rapporto qualità-prezzo
