Descrizione

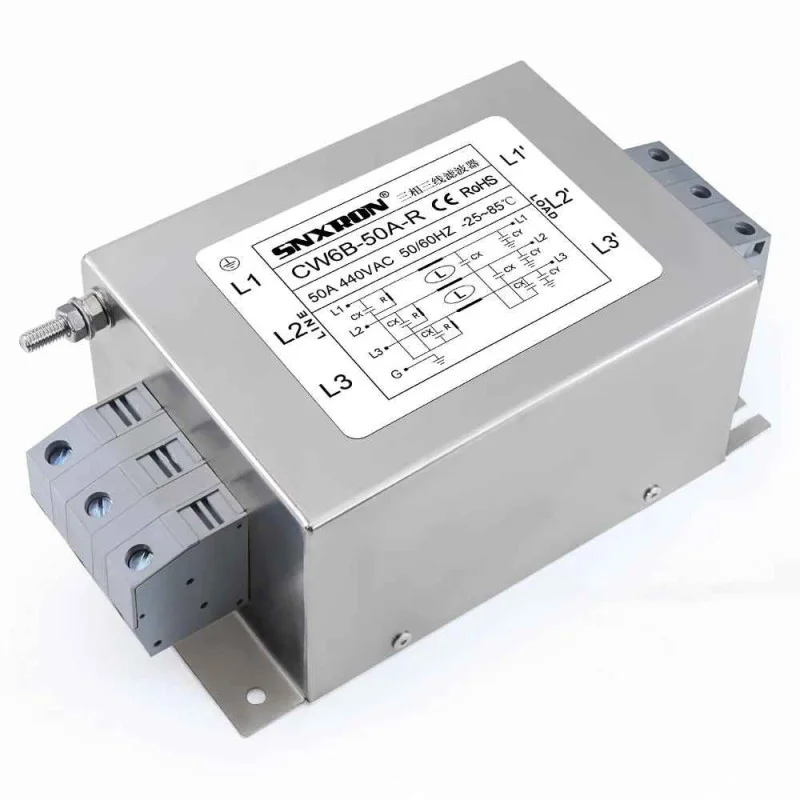

El SNXRON CW6B-50A-R es un filtro EMI trifásico para sistemas de alimentación de 3 hilos. Está diseñado para suprimir las interferencias de alta frecuencia en la línea eléctrica entre la fuente y la carga. Su diseño con conexión mediante bloque de terminales y carcasa metálica lo hace adecuado para su instalación en equipos industriales, cuadros eléctricos y derivaciones con convertidores de frecuencia, servomotores y otros componentes electrónicos de potencia.
Especificaciones técnicas
Modelo: CW6B-50A-R
Tipo de producto: Filtro de CA trifásico
Configuración: trifásica de 3 hilos
Tensión nominal: 380/440 V CA
Corriente nominal: 50 A, 60 A, 70 A, 80 A, 85 A (según la variante)
Frecuencia de funcionamiento: 50/60 Hz
Método de conexión: bloque de terminales
Montaje: fijación mediante orificios de montaje
Temperatura de funcionamiento: -25 a 85 °C
Categoría climática: 25/085/21
Corriente de fuga: < 2,0 mA
Versión dimensional: 6B
Dimensiones: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Diámetro del orificio de montaje: 5 mm
Carcasa: niquelada
Certificación: CE, RoHS
Funciones y características
Filtrado de interferencias electromagnéticas en líneas eléctricas trifásicas.
Diseño para separar los lados de entrada y salida, marcados como LÍNEA y CARGA.
El diagrama que aparece en la etiqueta y en la documentación muestra la conexión para un sistema trifásico de 3 hilos con toma de tierra de protección.
La cubierta metálica proporciona resistencia mecánica y una correcta conexión a tierra del filtro.
El terminal de tierra de tornillo forma parte del diseño.
La conexión mediante bloque de terminales permite la conexión fija de cables en un cuadro eléctrico o dispositivo.
Ideal para
Sistemas de alimentación trifásicos industriales.
Convertidores de frecuencia y servomotores.
Cuadros eléctricos y armarios de distribución.
Ramas de alimentación de dispositivos sensibles a las interferencias electromagnéticas.
Dispositivos electrónicos y de potencia en entornos con mayor incidencia de interferencias de radiofrecuencia.
Contenido del paquete
1 filtro EMI CW6B
¿Por qué elegir este producto?
Claramente diseñado para su uso en una red trifásica de 3 hilos de 380/440 VCA.
La conexión mediante bloque de terminales es adecuada para la instalación fija en equipos eléctricos.
Los datos básicos eléctricos, mecánicos y de instalación están disponibles directamente.
El diseño incluye una conexión a tierra independiente, que es esencial para el correcto funcionamiento del filtro EMI.
Instrucciones de instalación y funcionamiento
Instale el filtro entre la red de alimentación eléctrica y el dispositivo protegido, respetando las marcas LINE y LOAD.
Conecte el conductor de protección al punto de conexión a tierra del filtro.
Instálelo sobre una superficie sólida utilizando los orificios de montaje.
Conecte los cables de entrada y salida por separado para reducir la retropropagación de interferencias.
La instalación debe ajustarse al diagrama eléctrico que aparece en la etiqueta del producto.
Aviso de seguridad
El producto está diseñado para alimentación trifásica de 380/440 V CA. Un manejo inadecuado puede provocar descargas eléctricas.
La instalación y la conexión deben ser realizadas por una persona con la cualificación eléctrica adecuada.
El circuito debe estar desenergizado antes de la instalación, el mantenimiento o la desconexión de los cables.
Las conexiones incorrectas de entrada, salida o puesta a tierra pueden provocar una reducción de la eficiencia de filtración, sobrecalentamiento o daños en el dispositivo.
Utilice el filtro únicamente dentro del rango de condiciones especificadas para este modelo.
