Descrizione

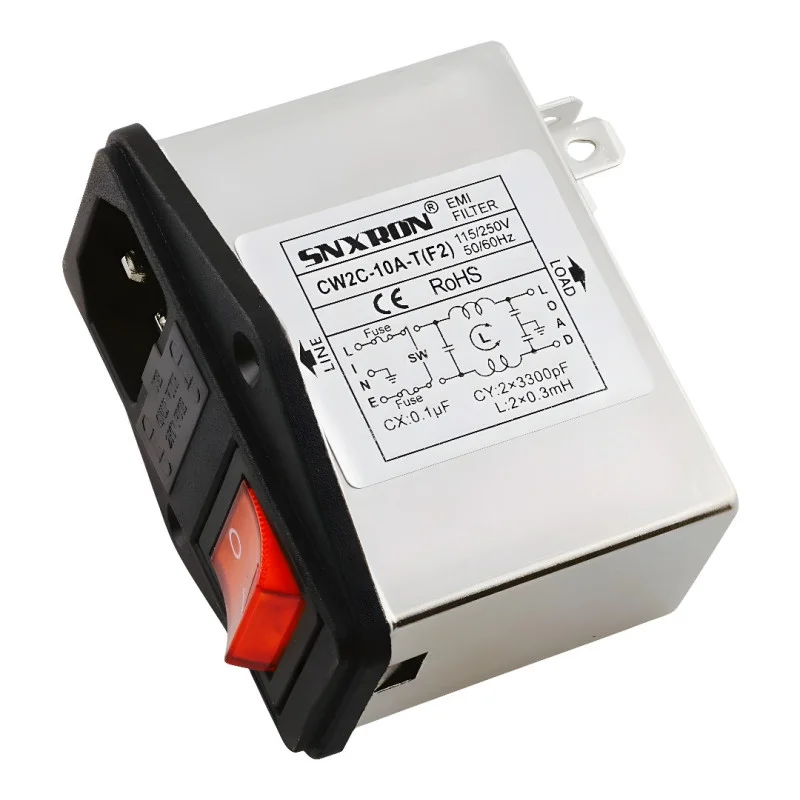

Módulo de entrada de red para montaje en panel que combina entrada IEC C14, filtro EMI e interruptor basculante iluminado. La variante CW2C-10A-T(F2) está diseñada para la entrada de alimentación de dispositivos que requieren supresión de interferencias en la red y protección integrada mediante un fusible doble (F2). La instalación está diseñada para un orificio de montaje en el panel.
Especificaciones técnicas
Modelo: CW2C
Tipo: Filtro de potencia tipo conector IEC (filtro EMI de entrada de red con conector IEC)
Tensión nominal: 115/250 V CA
Corriente nominal: 3A, 6A, 10A (según la variante)
Conmutación: rojo con luz de fondo
Frecuencia de funcionamiento: 50/60 Hz
Protección: doble fusible (F2)
Tipo de entrada: IEC C14
Conexión: monofásica
Corriente de fuga: < 0,5 mA
Temperatura de funcionamiento: -25 a +85 °C
Categoría climática: 25/085/21
Material/diseño: carcasa con superficie niquelada
Dimensiones (según documentos): 66 × 52 × 58 mm
Certificación (según documentos): CE, RoHS
Montaje: montaje en el orificio de montaje del panel
Funciones y características
Filtro EMI integrado para reducir la interferencia de alta frecuencia en la entrada de energía del dispositivo
Conector de entrada IEC C14 e interruptor basculante en un solo módulo
Protección con fusible doble (F2) para protección de ramal de alimentación según diseño del dispositivo
Adecuado para aplicaciones de red estándar 115/250 VCA a 50/60 Hz
Montaje en panel para una rápida instalación en el gabinete del equipo
Ideal para
Entrada de potencia para equipos industriales y de laboratorio
Entrada de potencia para dispositivos de medición y unidades de control
Equipo que requiere una combinación de cable de alimentación IEC, interruptor y filtro EMI de red
Uso en servicios y producción en el diseño y montaje de cuadros eléctricos.
Contenido del paquete
1 filtro de entrada IEC de panel CW2C con interruptor de encendido/apagado
¿Por qué elegir este producto?
Integración compacta de múltiples funciones (IEC C14 + interruptor + filtro EMI + protección por fusible) en un elemento del panel
Parámetros adecuados para una fuente de alimentación de red común de 115/250 V CA y una carga de corriente de hasta 10 A
El montaje en panel simplifica el diseño de la entrada de energía del dispositivo
Certificaciones listadas (CE, RoHS) según documentos disponibles
Instrucciones de instalación y funcionamiento
Instálelo en el orificio de montaje correspondiente en el panel y asegúrese de la estabilidad mecánica de acuerdo con el diseño del gabinete.
Observe la correcta conexión de los conductores LÍNEA (L), NEUTRO (N) y PE según la marca del módulo y según el diagrama de su dispositivo.
Conecte el lado de salida (CARGA) al circuito de alimentación del dispositivo; conecte el lado de entrada a la fuente de alimentación de red.
Seleccione e instale fusibles de acuerdo con los requisitos de la aplicación y los límites de diseño del dispositivo.
Aviso de seguridad
El producto está diseñado para funcionar con una tensión de red de hasta 250 V CA. Una instalación incorrecta podría provocar una descarga eléctrica o daños en el dispositivo.
La instalación y conexión deben ser realizadas por una persona calificada de acuerdo con las normas y regulaciones aplicables.
Antes de cualquier intervención, desconecte el dispositivo de la fuente de alimentación y verifique que no haya tensión.
Asegúrese de que el conductor de protección PE esté conectado de forma fiable.
