Descrizione

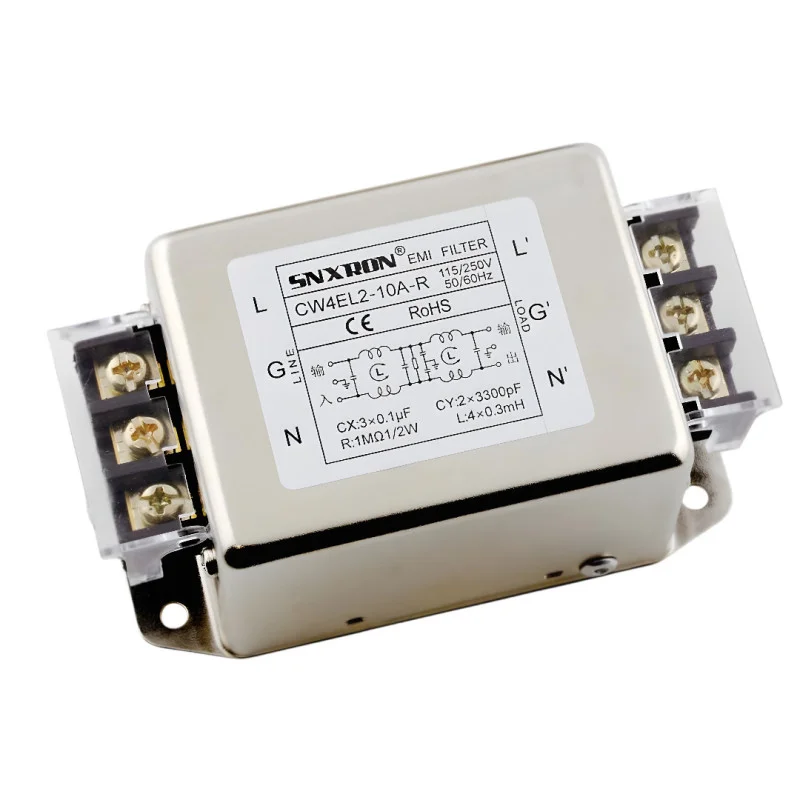

Le filtre EMI monophasé CW4EL2 est conçu pour supprimer les interférences haute fréquence (différentielles et en mode commun) sur les lignes électriques. Il est placé à l’entrée de l’appareil, entre le réseau d’alimentation et la charge, où il contribue à réduire la propagation des interférences sur le réseau et à améliorer l’immunité de l’appareil aux perturbations environnementales.
Spécifications techniques
Type de filtre : filtre EMI monophasé CA
Modèle : CW4EL2-XXX-R
Tension nominale : 115/250 V CA
Courant nominal : 3 A, 6 A, 10 A, 20 A, 30 A, 40 A (selon la variante)
Connexion : filtrage en deux étapes
Connexion : bornier
Montage : trous de montage
Température de fonctionnement : -25 à +85 °C
Couvercle : métal nickelé
Certifications : CE, RoHS
Catégorie climatique : 25/085/21
Fonctions et caractéristiques
Suppression des interférences dans une large gamme de fréquences typique des alimentations à découpage et de l’électronique de puissance
Filtrage des interférences différentielles et en mode commun
Conception blindée métallique pour une réduction du rayonnement et un meilleur comportement CEM
Bornes à vis pour connexion de fil fixe
Idéal pour
Alimentations à découpage et alimentations industrielles
Applications des servomoteurs, des onduleurs et des moteurs
Systèmes de contrôle industriels et tableaux de distribution
Équipements nécessitant une réduction des interférences conduites sur le réseau électrique
Contenu de l’emballage
1 filtre EMI CW4EL2
Pourquoi choisir ce produit ?
Paramètres nominaux adaptés aux applications monophasées jusqu’à 250 V CA
Filtrage en deux étapes pour une suppression efficace des interférences conduites
Conception métallique robuste et connexion de bornes standard pour installation dans les armoires de commande
Instructions d’installation et d’utilisation
Installez le filtre au plus près du point d’entrée de l’alimentation électrique de l’appareil.
Observez l’orientation de l’entrée et de la sortie : connectez le réseau aux bornes LINE, la charge aux bornes LOAD.
Raccordez le conducteur de protection (PE/terre) à la borne de terre appropriée et assurez-vous d’une bonne mise à la terre de la structure métallique.
Pour obtenir une filtration efficace, acheminez les câbles d’entrée et de sortie séparément et minimisez leur chevauchement.
Avis de sécurité
Cet appareil est conçu pour fonctionner avec une tension secteur maximale de 250 V CA. Une installation incorrecte peut entraîner un choc électrique ou endommager l’appareil.
L’installation et le raccordement ne peuvent être effectués que par une personne qualifiée, l’alimentation électrique étant coupée.
Veillez toujours à assurer une mise à la terre correcte et à respecter les normes et réglementations applicables pour l’installation dans les tableaux de distribution.
