Descrizione

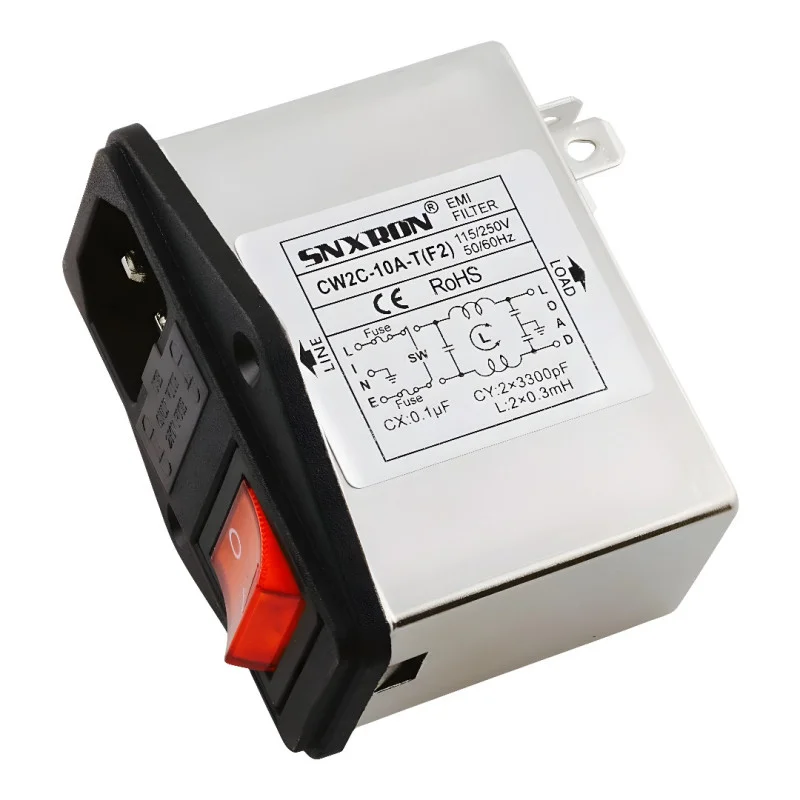

Moduł wejściowy sieciowy do montażu na panelu, łączący gniazdo IEC C14, filtr EMI i podświetlany przełącznik kołyskowy. Wariant CW2C-10A-T(F2) przeznaczony jest do zasilania urządzeń, w których wymagane jest tłumienie zakłóceń z sieci oraz zintegrowane zabezpieczenie za pomocą podwójnego bezpiecznika (F2). Montaż jest przeznaczony do otworu montażowego w panelu.
Dane techniczne
Model: CW2C
Typ: Filtr zasilania typu gniazdowego IEC (filtr EMI wejścia sieciowego z gniazdem IEC)
Napięcie znamionowe: 115/250VAC
Prąd znamionowy: 3A, 6A, 10A (w zależności od wariantu)
Przełączanie: czerwone z podświetleniem
Częstotliwość robocza: 50/60Hz
Zabezpieczenie: podwójne zabezpieczenie bezpiecznikowe (F2)
Typ wejścia: IEC C14
Podłączenie: jednofazowe
Prąd upływu: < 0,5 mA
Temperatura pracy: od -25 do +85 °C
Kategoria klimatyczna: 25/085/21
Materiał/konstrukcja: obudowa z niklowaną powierzchnią
Wymiary (według dokumentów): 66 × 52 × 58 mm
Certyfikacja (zgodnie z dokumentami): CE, RoHS
Montaż: montaż w otworze montażowym w panelu
Funkcje i cechy
Zintegrowany filtr EMI redukujący zakłócenia o wysokiej częstotliwości na wejściu zasilania urządzenia
Złącze wejściowe IEC C14 i przełącznik kołyskowy w jednym module
Podwójny bezpiecznik (F2) do ochrony gałęzi zasilania zgodnie z konstrukcją urządzenia
Nadaje się do standardowych zastosowań sieciowych 115/250 V AC przy 50/60 Hz
Uchwyt panelowy do szybkiego montażu w szafie sprzętowej
Idealny dla
Wejście zasilania dla urządzeń przemysłowych i laboratoryjnych
Pobór mocy urządzeń pomiarowych i jednostek sterujących
Sprzęt wymagający połączenia przewodu zasilającego IEC, przełącznika i filtra EMI sieciowego
Zastosowanie usługowe i produkcyjne w projektowaniu i montażu paneli energetycznych
Zawartość opakowania
1× panelowy filtr wejściowy IEC CW2C z włącznikiem/wyłącznikiem
Dlaczego warto wybrać ten produkt?
Kompaktowa integracja wielu funkcji (IEC C14 + przełącznik + filtr EMI + zabezpieczenie bezpiecznikowe) w jednym elemencie panelu
Parametry odpowiednie dla typowego zasilania sieciowego 115/250VAC i obciążenia prądowego do 10A
Montaż panelowy upraszcza konstrukcję wejścia zasilania urządzenia
Certyfikaty wymienione (CE, RoHS) zgodnie z dostępną dokumentacją
Instrukcja instalacji i obsługi
Zamontuj w odpowiednim otworze montażowym w panelu i zapewnij stabilność mechaniczną zgodnie z konstrukcją szafy.
Należy zwrócić uwagę na prawidłowe podłączenie przewodów LINOWYCH (L), NEUTRALNYCH (N) i PE zgodnie z oznaczeniami na module i schematem swojego urządzenia.
Podłącz stronę wyjściową (OBCIĄŻENIE) do obwodu zasilania urządzenia; podłącz stronę wejściową do zasilania sieciowego.
Dobierz i zamontuj bezpieczniki zgodnie z wymaganiami zastosowania i ograniczeniami projektowymi urządzenia.
Informacja o bezpieczeństwie
Produkt jest przeznaczony do pracy przy napięciu sieciowym do 250 V AC. Nieprawidłowa instalacja może spowodować porażenie prądem lub uszkodzenie urządzenia.
Instalację i podłączenie musi wykonać osoba wykwalifikowana, zgodnie z obowiązującymi normami i przepisami.
Przed jakąkolwiek interwencją należy odłączyć urządzenie od zasilania i upewnić się, że nie ma napięcia.
Zapewnij niezawodne podłączenie przewodu ochronnego PE.
