Descrizione
A DC/DC átalakító a bemeneti egyenfeszültség 28 V DC stabilizált kimeneti feszültségre növelésére szolgál. Tápellátási rendszerekhez, ipari alkalmazásokhoz és mobil technológiához készült, ahol nagy áramterhelhetőségre, robusztus mechanikai kialakításra és védelmi funkciókra van szükség a nagyobb igénybevételű körülmények közötti működéshez.
Műszaki adatok
Típus: nem szigetelt DC/DC átalakító
Bemeneti feszültség: 10-20V DC
Névleges bemeneti feszültség: 12 V DC
Kimeneti feszültség: 28V DC
Kimeneti feszültségtartomány: 27,5-28,6 V
Maximális kimeneti áram: 20 A
Kimeneti teljesítmény: 560 W
Hatékonyság: 95,7% Vin = 12 V, Iout = 20 A esetén
Szabályozási pontosság: ±2%
Vonalszabályozás: ±1%
Terhelésszabályozás: ±1%
Nyugalmi áram terhelés nélkül: 100120 mA Vin = 12 V esetén
Bemeneti feszültségcsökkenés miatti leállítás: 8,89,3 V
Alulfeszültség-visszanyerés: 9,9-10,3 V
Kimeneti túláramvédelem: 2837 A Vin = 12 V esetén
Kimeneti ingadozás és zaj: 368450 mVp-p
Kimeneti feszültség emelkedési ideje: 73120 ms
Indítási késleltetés: 78-120 ms
Kimeneti feszültség túllépés: max. 3%
Túlmelegedés elleni védelem: beavatkozik 98 °C-os házhőmérsékletig
Hűtési módszer: természetes hűtés
Kapcsolási frekvencia: 80 ±10 kHz
Működési környezeti hőmérséklet: -40 és +55 °C között
Ház hőmérséklete: -40 és +80 °C között
Tárolási hőmérséklet: -55 és +100 °C között
Üzemi páratartalom: 5-95%, nem lecsapódó
Maximális tengerszint feletti magasság: 4000 m
Védelem: IP67
Szigetelési ellenállás bemenet/ház és kimenet/ház: minimum 10 M 500 V tesztfeszültségnél
Bemeneti/ház és kimeneti/ház ellenállása: minimum 500 V
Méretek: 140 × 120 × 42,5 mm
Súly: 1,2 kg
MTBF: minimum 200 000 óra Vin = 12 V, Iout = 20 A esetén
Funkciók és jellemzők
Nem elszigetelt kialakítás a bemenet és a kimenet között
Szinkron egyenirányítás
Egykimenetes változat
Stabil kimeneti áram teljes terhelésnél
Integrált bemeneti alulfeszültség-védelem automatikus helyreállítással
Integrált túláramvédelem automatikus újraindítással a hibaelhárítás után
Integrált túlmelegedés elleni védelem
Beépített biztosíték a pozitív bemeneten 90 A
Távoli be-/kikapcsolás támogatása EN bemeneten keresztül az ezzel a funkcióval felszerelt verziókban
Természetes hőelvezetés a bordázott fémburkolaton keresztül
Nincs szükség külső kimeneti kapacitásra
Bemeneti és kimeneti csatlakozók csatlakoztatása
Ideális a következőkhöz:
Ipari energiaellátó rendszerek
Alternatív energiarendszerek
Járművek és anyagmozgató berendezések
Elektromos hajtások és villanymotorok
Távközlési technológia
Hajó- és fedélzeti berendezések
Tápegység LED rendszerekhez
A csomag tartalma

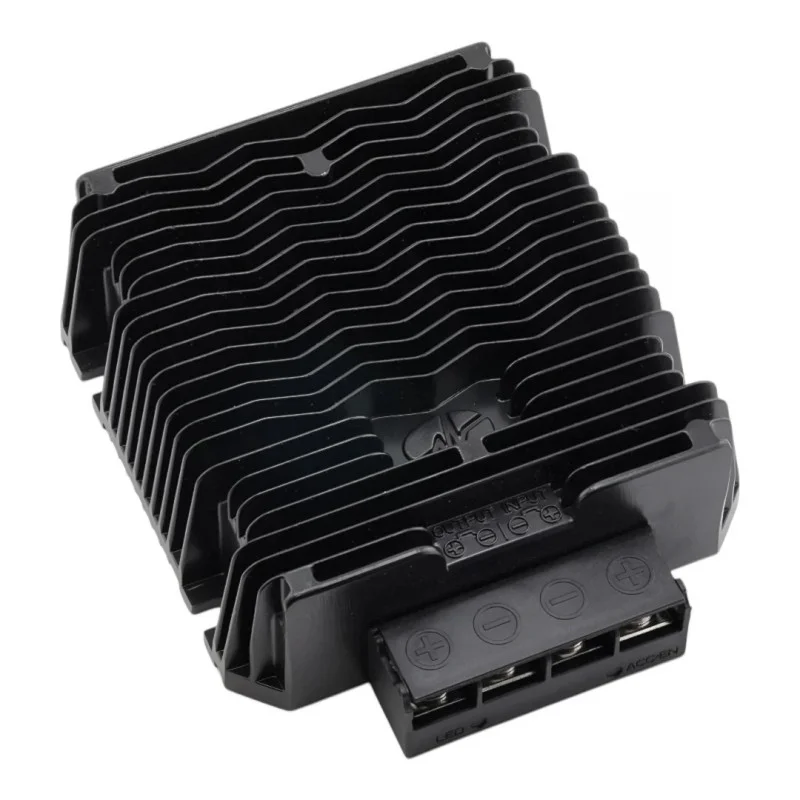

DC/DC átalakító WG-12S2825M
Telepítési és üzemeltetési utasítások
Biztosítsa a bemeneti és kimeneti vezetékek megbízható csatlakozását az inverter csatlakozóihoz.
Hosszabb vezetékek esetén a feszültségesés és az áramterhelés miatt megfelelő keresztmetszetű vezetőket kell választani.
Ennél a feszültségnövelő konverternél célszerű a hosszabb kábelt a bemeneti oldalra helyezni a hosszabb kábelhosszak érdekében.
A megbízható működéshez biztosítani kell a megfelelő légáramlást és a hőelvezetést a ház felületéről.
Célszerű a frekvenciaváltó hőmérsékletét a ház alapjának közepén ellenőrizni.
A telepítés során figyelembe kell venni az üzemi hőmérsékleti tartományt és a hűtési követelményeket.
Biztonsági figyelmeztetés
A készülék egy nagy bemeneti és kimeneti árammal rendelkező elektromos teljesítményátalakító. A nem megfelelő bekötés rövidzárlatot, a vezetékek túlmelegedését vagy a készülék károsodását okozhatja.
Mivel nem szigetelt átalakítóról van szó, a bemenet és a kimenet nincs galvanikusan elválasztva. Ezt a tulajdonságot figyelembe kell venni a teljes rendszer tervezésekor.
A kimenetet tilos rövidre zárni. A dokumentáció szerint a feszültségnövelő konverter nem rendelkezik védelemmel a kimeneten fellépő tartós rövidzárlat ellen.
A telepítést áramtalanított állapotban kell elvégezni.
A burkolat működés közben felforrósodik. Kerülni kell a hőérzékeny anyagokkal való érintkezést, és biztosítani kell a megfelelő hűtést.
Az összeszerelést és a bekötést olyan személynek kell elvégeznie, aki jártas az egyenáramú táprendszerekben és az erősáramú elektronikában.
Miért válassza ezt a terméket?
Világosan meghatározott átalakítás 10-20 V DC-ről 28 V DC-re
Nagy kimeneti áramerősség, akár 20 A
95,7%-os deklarált hatásfok meghatározott körülmények között
Robusztus kialakítás passzív hűtéssel és IP67 védelemmel
Integrált védelem alulfeszültség, túláram és túlmelegedés ellen
Kompakt méretek a teljesítményosztályhoz képest
