Enosmerni motor 895, 12/24V, dvojni kroglini leaj-Spedizione veloce

Descrizione

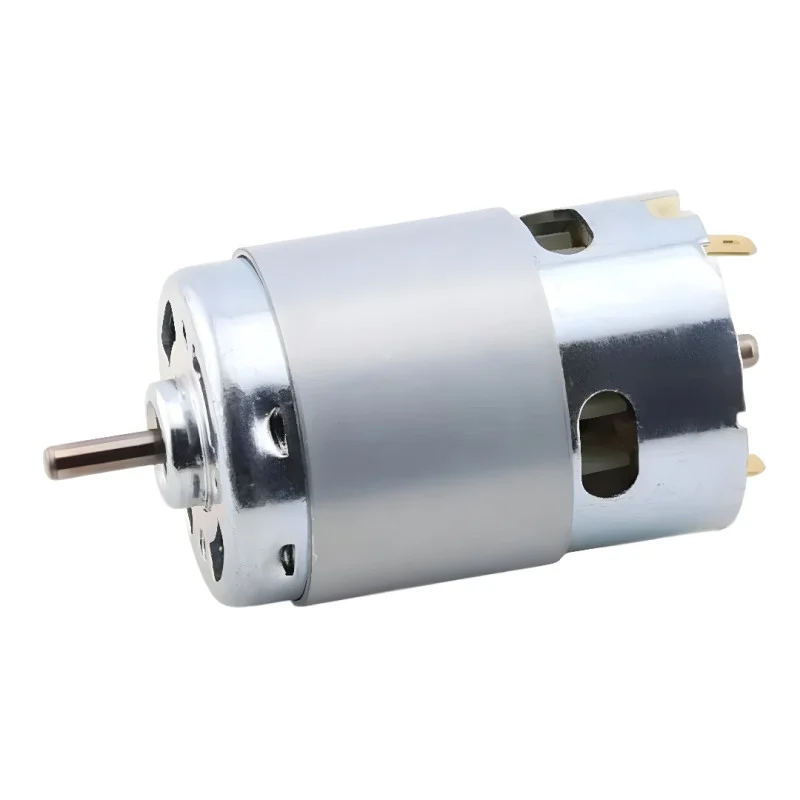

Krtačni enosmerni motor velikosti 895 je zasnovan za aplikacije, ki zahtevajo kompakten pogon z visoko hitrostjo. Primeren je za napajanje z 12 V ali 24 V enosmernim tokom in za zasnove, kjer je potreben preprost nadzor hitrosti prek PWM in stabilna mehanska opora gredi.

Tehnične specifikacije

Napajalna napetost (odvisno od različice: 12 V DC / 24 V DC

Nazivna hitrost (odvisno od različice): 3000, 6000, 7500, 10000, 15000, 20000 vrt/min

Tip motorja: DC krtačni

Konstrukcija: permanentni magnet

Ležaj: dvojni kroglični ležaj

Številka modela: 895

Dimenzije ohišja motorja: dolžina 72 mm, premer 50 mm

Gred: premer 5 mm, izboklina 16 mm

Premer sprednjega dela (sprednji del): 18 mm

Razmik med zatiči na hrbtni strani: 6 mm

Delovni tok: 712 A

Zagonski tok: 12 A

Tok brez obremenitve: 1,21,5 A

Tok obremenitve: 1218 A

Trajni tok (določen s strani proizvajalca): 1020 A

Zaščitna funkcija: odporna proti kapljanju

Funkcije in lastnosti

Komutacija krtačk za enostavno napajanje in krmiljenje

Visoka hitrost za pogone, ki zahtevajo hiter odziv

Dvojni kroglični ležaj za stabilnejše delovanje in večjo odpornost na radialne obremenitve

Permanentni magnet za kompaktno zasnovo

Priključki z označeno polarnostjo: pozitivni kontakt (dve zarezi), negativni kontakt (ena zareza)

Idealno za

Naredi sam in prototipni pogoni za 12 V / 24 V DC

Majhni mehanizmi, zobniki in pogonske enote z regulacijo hitrosti

Modelarstvo in hobi konstrukcije, ki zahtevajo višje hitrosti

Ventilatorji, centrifugalne aplikacije in drugi rotacijski mehanizmi glede na mehansko zasnovo

Vsebina paketa

Enosmerni motor 895 (1 kos)

Zakaj izbrati ta izdelek?

Podpira dve običajni možnosti napajanja: 12 V in 24 V DC

Določene mehanske dimenzije za lažjo integracijo v strukturo

Kroglični ležaj, primeren za aplikacije z višjimi hitrostmi

Enostavna električna povezava in možnost krmiljenja s PWM krmilnikom

Navodila za namestitev in uporabo

Zagotovite napajanje z zadostno tokovno rezervo glede na zagonski tok motorja.

Za nadzor hitrosti uporabite PWM krmilnik, zasnovan za enosmerne motorje, in ustrezno tokovno obremenitev.

Med montažo zagotovite poravnavo gredi in pravilno mehansko namestitev, da preprečite prekomerno obremenitev ležajev.

Preverite polarnost povezave v skladu z oznakami na priključkih.

Varnostno obvestilo

Motor je vrteča se naprava; zagotovite, da so gibljivi deli pokriti in se izogibajte stiku z gredjo in vrtečimi se elementi.

Nepravilna velikost žic in vira napajanja lahko povzroči pregrevanje; uporabite ustrezne preseke žic in varovalke.

Ne uporabljajte blokiranega motorja; to lahko povzroči znatno povečanje toka in poškoduje motor ali napajalnik.
