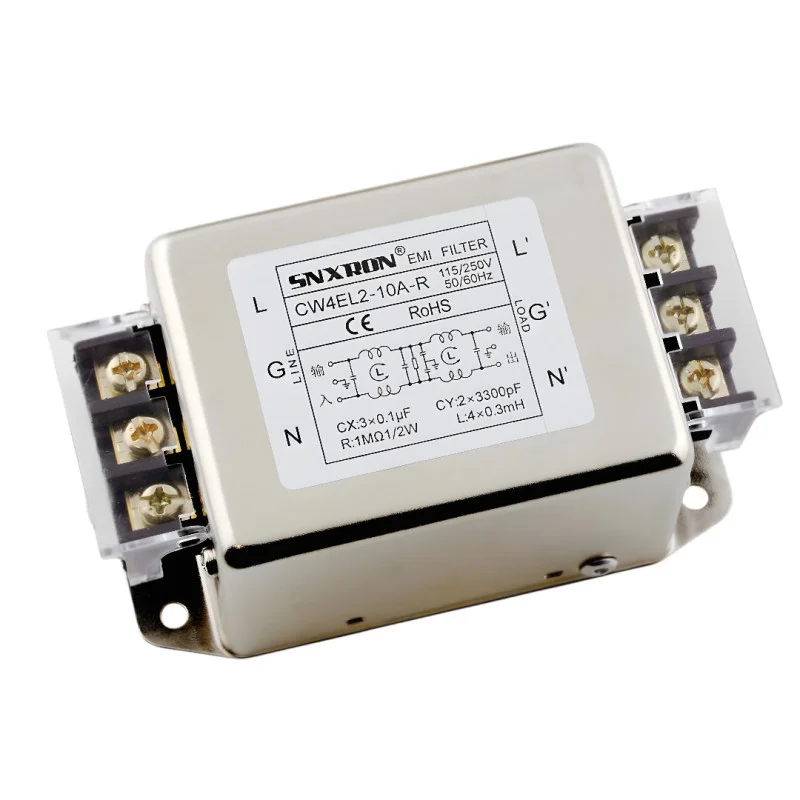

Enfaset EMI-filter CW4EL2, 115/250VAC (Old Package)-Spedizione veloce

Descrizione

CW4EL2 enfaset net-EMI-filter er designet til at undertrykke højfrekvent interferens (differentiel og common mode) på vekselstrømsledninger. Det bruges ved enhedens indgang mellem strømforsyningsnettet og belastningen, hvor det bidrager til at reducere spredningen af interferens i netværket og øge enhedens immunitet over for interferens fra omgivelserne.

Tekniske specifikationer

Filtertype: enfaset AC EMI-filter

Model: CW4EL2-XXX-R

Nominel spænding: 115/250VAC

Nominel strøm: 3A, 6A, 10A, 20A, 30A, 40A (afhængigt af variant)

Tilslutning: to-trins filtrering

Tilslutning: klemrække

Montering: monteringshuller

Driftstemperatur: -25 til +85 °C

Låg: metal, forniklet

Certificering: CE, RoHS

Klimakategori: 25/085/21

Funktioner og egenskaber

Undertrykkelse af interferens i et bredt frekvensområde, der er typisk for switch-mode strømforsyninger og effektelektronik

Differential- og common mode-interferensfiltrering

Metalafskærmet design for reduceret stråling og bedre EMC-adfærd

Skrueterminaler til fast ledningstilslutning

Ideel til

Switching-strømforsyninger og industrielle strømforsyninger

Servodrev, invertere og motorapplikationer

Industrielle styresystemer og eltavler

Udstyr, der kræver reduktion af ledningsbåren interferens på elnettet

Pakkens indhold

1 stk. EMI-filter CW4EL2

Hvorfor vælge dette produkt?

Nominelle parametre egnede til enfasede strømforsyninger op til 250 VAC

To-trins filtrering for effektiv undertrykkelse af ledningsbåren interferens

Robust metaldesign og standard terminaltilslutning til installation i styreskabe

Installations- og betjeningsvejledning

Installer filteret så tæt som muligt på det punkt, hvor strømmen kommer ind i enheden.

Vær opmærksom på input- og output-retningen: tilslut netværket til LINE-terminalerne, belastningen til LOAD-terminalerne.

Tilslut beskyttelseslederen (PE/jord) til den relevante jordterminal, og sørg for god jordforbindelse af metalstrukturen.

For at opnå effektiv filtrering skal indgangs- og udgangskablerne føres separat og deres overlapning minimeres.

Sikkerhedsmeddelelse

Enheden er designet til at fungere med en netspænding på op til 250 V vekselstrøm. Forkert installation kan resultere i elektrisk stød eller beskadigelse af enheden.

Installation og tilslutning må kun udføres af en kvalificeret person med afbrudt strømforsyning.

Sørg altid for korrekt jordforbindelse, og overhold gældende standarder og forskrifter for installation i eltavler.
