Descrizione

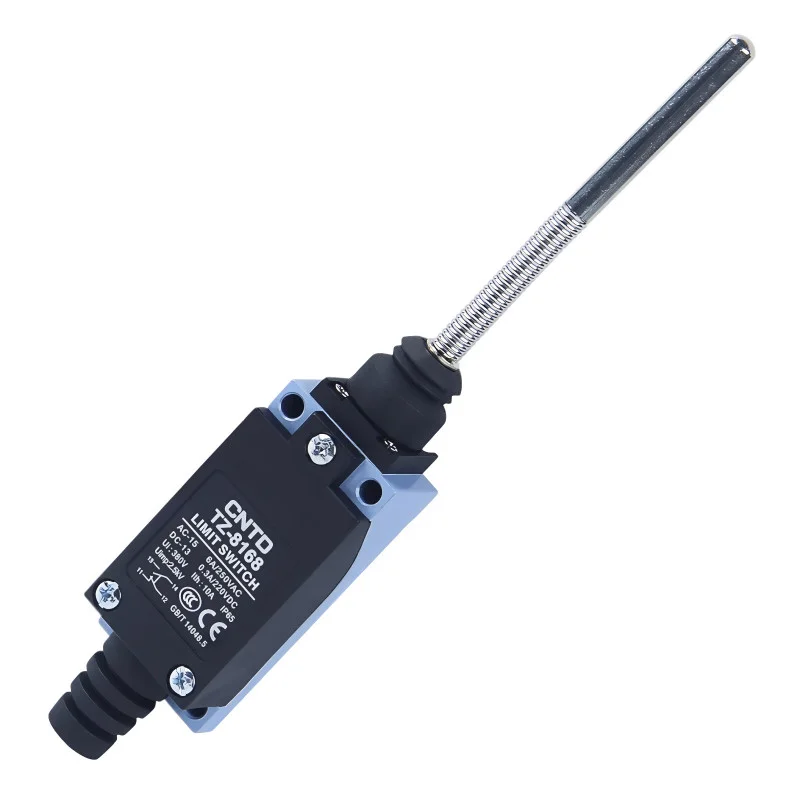

Der Endschalter CNTD TZ-8168 aus der TZ-8-Serie ist ein robuster, mechanischer Industrieschalter mit Federantrieb und Metallstange. Er eignet sich für Anwendungen, die direkten linearen Kontakt, hohe mechanische Belastbarkeit und zuverlässiges Schalten auch unter wiederholter Belastung erfordern. Dank der Metallstange ist er zudem für raue mechanische Bedingungen und präzise Positionserfassung geeignet.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8168
Betätigungselement: Feder mit massiver Metallstange
Kontaktanordnung: 1× NO + 1× NC (Doppelschaltung)
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Gehäuseabmessungen: 29 × 27 × 175 mm
Gewicht: 140 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Federmechanismus mit Metallstange für hohe mechanische Festigkeit
Präzises und stabiles Schalten bei linearer Bewegung
Doppelter Federkontaktmechanismus für lange Lebensdauer
Kombination aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, Staub- und Ölbeständigkeit (IP65)
Stabile elektrische Parameter für Wechsel- und Gleichstromanwendungen
Ideal für
Industrielle Automatisierung
Fördersysteme
CNC- und Werkzeugmaschinen
Montage- und Verpackungslinien
Erkennung von Endpositionen und mechanischen Anschlägen
Packungsinhalt
Endschalter CNTD TZ-8168
Warum sollten Sie sich für dieses Produkt entscheiden?
Präzise definierte Nennspannungen und -ströme für verschiedene Lastarten
Hohe mechanische und elektrische Belastbarkeit
Robuste Konstruktion, geeignet für anspruchsvolle Einsätze
Universell einsetzbar in Wechsel- und Gleichstromkreisen
Bewährte Qualität der CNTD TZ-8 Industrieserie
