Descrizione

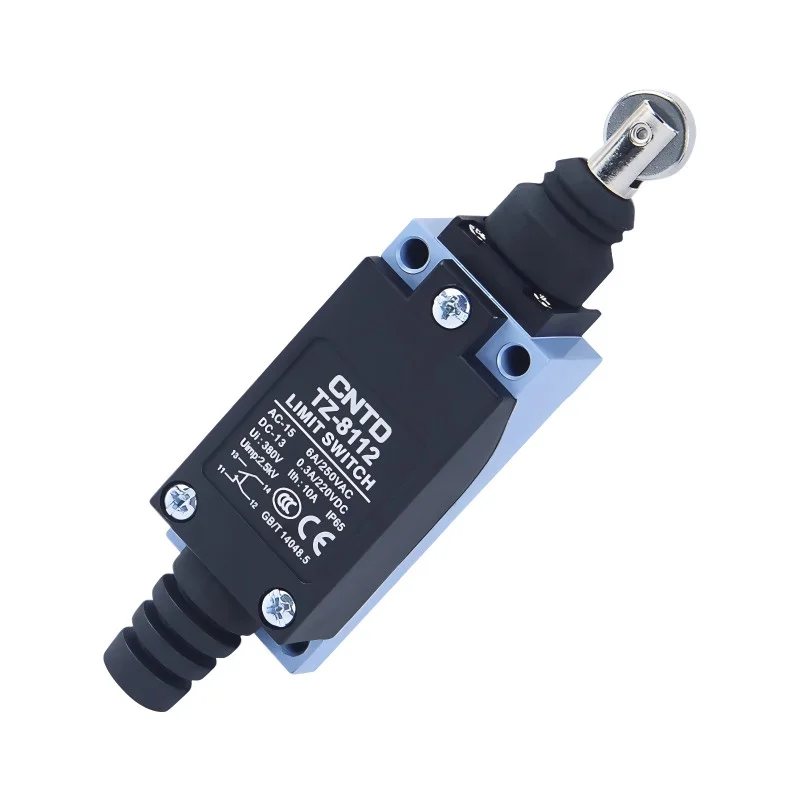

Der CNTD TZ-8112 Endschalter der TZ-8-Serie ist ein industrieller mechanischer Endschalter mit geradem Rollenkolben, der für die präzise und wiederholgenaue Erfassung von Endpositionen und mechanischen Anschlägen entwickelt wurde. Die Rollenkonstruktion reduziert Reibung und Verschleiß beim Kontakt mit beweglichen Teilen und gewährleistet so ein reibungsloses Schalten und eine lange Lebensdauer auch bei hohen Schaltzyklen.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8112
Aktor: gerader Rollenkolben
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Gehäuseabmessungen: 29 × 27 × 115 mm
Gewicht: 140 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Gerade Walze reduziert Reibung und mechanischen Verschleiß
Sanftes und präzises Schalten bei linearer Bewegung
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, staub- und ölbeständig (IP65)
Stabile elektrische Parameter für Wechsel- und Gleichstromanwendungen
Ideal für
Industrielle Automatisierung
Fördersysteme
CNC- und Werkzeugmaschinen
Montage- und Verpackungslinien
Präzise Erkennung von Endpositionen und Anschlägen bei minimalem Verschleiß
Packungsinhalt
Endschalter CNTD TZ-8112
Warum sollten Sie sich für dieses Produkt entscheiden?
Übersichtliche Tabelle der Nennspannungen und -ströme
Hohe mechanische und elektrische Belastbarkeit
Rollenkonstruktion für reduzierten Verschleiß
Zuverlässiger Betrieb unter anspruchsvollen industriellen Bedingungen
Bewährte Qualität der CNTD TZ-8-Serie
