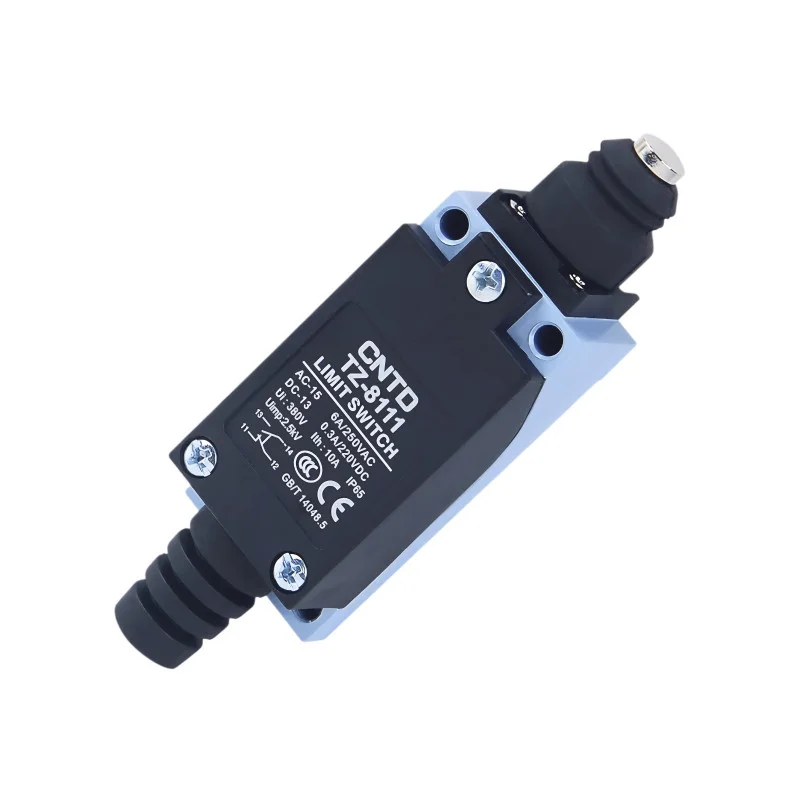

Der CNTD-Endschalter TZ-8111 aus der TZ-8-Serie ist ein mechanischer Industrie-Endschalter mit Stiftkolben, der für die präzise und zuverlässige Erfassung von Endpositionen und mechanischen Anschlägen entwickelt wurde. Die Stiftkonstruktion ermöglicht eine direkte Kraftübertragung ohne elastischen Überhang, was ein eindeutiges Schalten und eine hohe Wiederholgenauigkeit auch bei häufigen Schaltvorgängen gewährleistet.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8111
Betätigungselement: Stiftdrückkolben
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Abmessungen: 29 × 27 × 114 mm
Gewicht: 140 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Stiftkolben für präzises und eindeutiges Umschalten
Hohe Wiederholgenauigkeit ohne elastische Verzerrung
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, Staub- und Ölbeständigkeit (IP65)
Stabile elektrische Parameter für Wechsel- und Gleichstromanwendungen
Ideal für
Industrielle Automatisierung
Förder- und Positionierungssysteme
CNC-Maschinen und Bearbeitungszentren
Montage- und Verpackungslinien
Präzise Erkennung von Endpositionen und mechanischen Anschlägen
Packungsinhalt
Endschalter CNTD TZ-8111
Warum sollten Sie sich für dieses Produkt entscheiden?
Übersichtliche Tabelle der Nennspannungen und -ströme
Hohe mechanische und elektrische Belastbarkeit
Kompaktes und robustes Industriedesign
Zuverlässiger Betrieb auch unter anspruchsvollen Bedingungen
Bewährte Qualität der CNTD TZ-8-Serie
