Descrizione

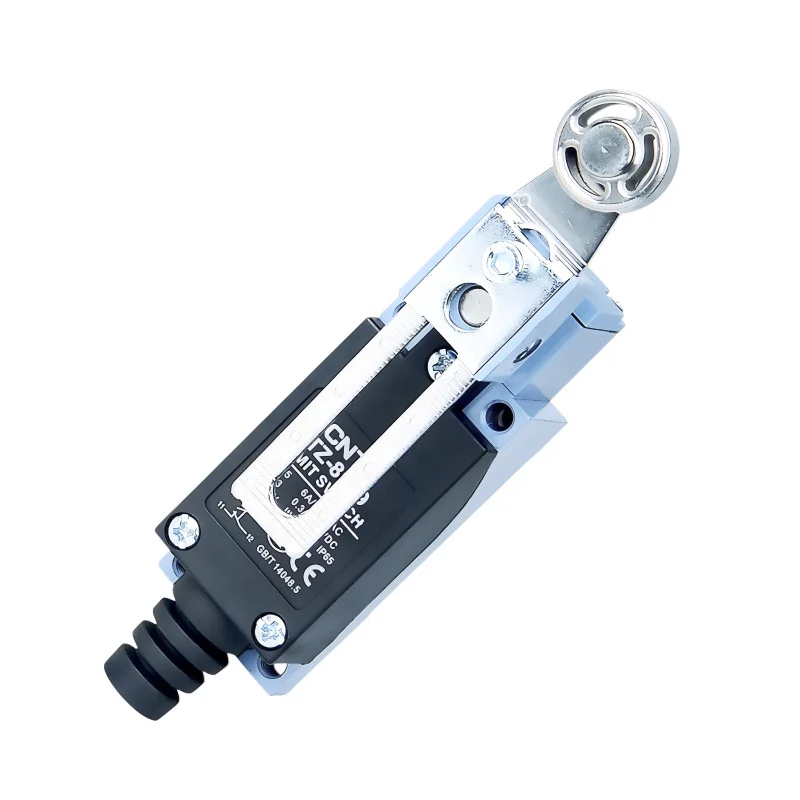

Der CNTD TZ-8109 Endschalter der TZ-8-Serie ist ein robuster, mechanischer Industrie-Endschalter mit einem verstellbaren Arm, der in einer Metallrolle endet. Diese Konstruktion ist für die präzise Positionserkennung bei seitlicher oder schräger Annäherung ausgelegt, wo ein reibungsloser Kontakt, geringe Reibung und hohe mechanische Belastbarkeit erforderlich sind. Der verstellbare Arm ermöglicht die einfache Anpassung des Schaltpunkts an die jeweilige Anwendung.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8109
Steuerung: verstellbarer Arm mit Metallrolle
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Gehäuseabmessungen: 29 × 27 × 129 mm
Gewicht: 160 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Der verstellbare Arm ermöglicht eine präzise Einstellung des Schaltpunkts.
Metallwalze für geringe Reibung und hohe mechanische Festigkeit
Reibungsloser Ablauf bei seitlichen und schrägen Zugängen
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, staub- und ölbeständig (IP65)
Ideal für
Industrielle Automatisierung
Förder- und Handhabungssysteme
CNC- und Werkzeugmaschinen
Verpackungs- und Montagelinien
Anwendungen mit seitlichem oder schrägem Zugang
Packungsinhalt
Endschalter CNTD TZ-8109
Warum sollten Sie sich für dieses Produkt entscheiden?
Übersichtliche Tabelle der Nennspannungen und -ströme
Hohe mechanische und elektrische Belastbarkeit
Verstellbares Design für flexible Nutzung
Zuverlässiger Betrieb in anspruchsvollen Industrieumgebungen
Bewährte Qualität der CNTD TZ-8-Serie
