Descrizione

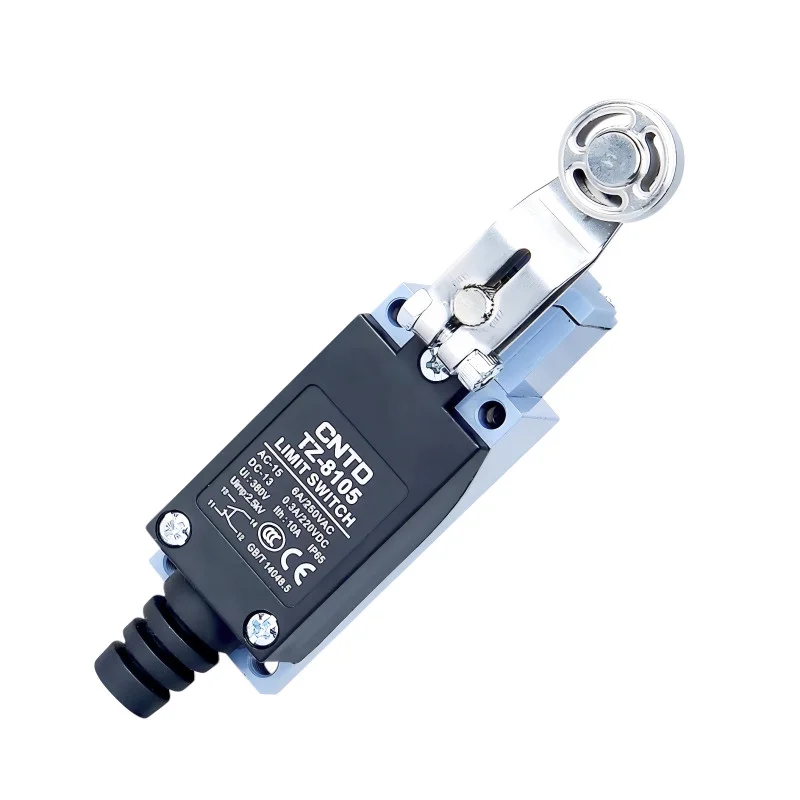

Der Endschalter CNTD TZ-8105 aus der TZ-8-Serie ist ein robuster, mechanischer Industrieschalter mit einem vertikalen Hebel, der mit einer Metallrolle abschließt. Diese Bauart eignet sich ideal für Anwendungen mit seitlicher oder geneigter Anfahrt, bei denen eine reibungslose Bewegungsübertragung, geringe Reibung und hohe mechanische Belastbarkeit erforderlich sind. Die Metallrolle reduziert den Verschleiß bei häufigen Schaltvorgängen deutlich und gewährleistet eine lange Lebensdauer.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8105
Bedienelement: vertikaler Hebel mit Metallrolle
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Abmessungen: 29 × 27 × 127 mm
Gewicht: 155 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Vertikaler Hebel, der eine zuverlässige Übertragung der Seitwärtsbewegung ermöglicht
Metallwalze für geringe Reibung und hohe mechanische Festigkeit
Reibungsloser Ablauf bei schrägem und seitlichem Zugang
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, staub- und ölbeständig (IP65)
Ideal für
Industrielle Automatisierung
Förder- und Handhabungssysteme
CNC- und Werkzeugmaschinen
Verpackungs- und Montagelinien
Anwendungen mit seitlichem oder schrägem Zugang
Packungsinhalt
Endschalter CNTD TZ-8105
Warum sollten Sie sich für dieses Produkt entscheiden?
Übersichtliche Tabelle der Nennspannungen und -ströme
Hohe mechanische und elektrische Belastbarkeit
Robustes Industriedesign
Zuverlässiger Betrieb auch unter anspruchsvollen Bedingungen
Bewährte Qualität der CNTD TZ-8-Serie
