Endestop YBLX-ME/8112, lige rulle-Spedizione veloce

Descrizione

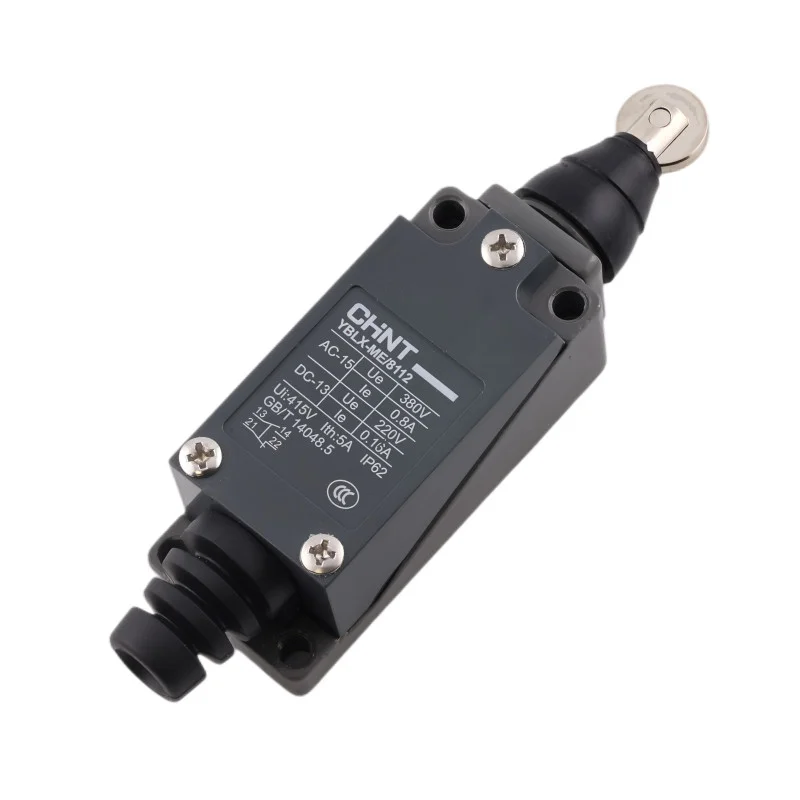

CHND YBLX-ME/8112-grænseafbryderen er en elektromekanisk positionsafbryder med en lige rulle, der er designet til endepositionsregistrering og positionsbevægelsesstyring i industrielle applikationer. Den bruges til pålidelig endesignalisering, bevægelsesblokering og sekvensstyring af maskinmekanismer.

Tekniske specifikationer

Model: YBLX-ME/8112

Kontrolhovedtype: lige rulle

Kontakter: 1NO + 1NC

Maksimal driftskraft (OF): 20 N

Maksimal arbejdsslaglængde (PT): 5 mm

Minimum slagforskel (OT): 2 mm

Nominel isolationsspænding (Ui): 380 V

Brugskategori AC-15: Ue 380 V, Ie 0,8 A

Brugskategori DC-13: Ue 220 V, Ie 0,2 A

Beskyttelsesniveau: IP62

Kropsdimensioner: højde 120 mm (maks.), bredde 28,5 mm (maks.), dybde 28 mm (maks.)

Monteringsafstand: 56 mm

Monteringshuller: 2x Ø4,1 mm

Gevind til montering/komponenter: 2x M5

Remskivediameter: Ø13 mm

Funktioner og egenskaber

Mekanisk styring med en lige rulle til registrering af bevægelsen af knaster, stop og glidende dele

Kombination af normalt lukket og normalt åben kontakt (1NC + 1NO) til styring og signalering

Kompakt metaldesign egnet til industrielle miljøer

Velegnet til styrekredsløb i kategorierne AC-15 og DC-13

Ideel til

Endepositioner for lineære og roterende mekanismer

Industrimaskiner, transportbånd, emballerings- og monteringsudstyr

Positionssignalering i automation og maskinstyring

Anvendelser hvor mekanisk vandringsregistrering er påkrævet

Pakkens indhold

Endestop CHINT YBLX-ME/8112

Hvorfor vælge dette produkt?

Standardiseret grænseafbryderdesign til industriel brug

1NO + 1NC kontakter muliggør fleksibel ledningsføring i styrekredsløb

Mekanisk design med lige rulle er egnet til gentagen positionsregistrering

Klart definerede elektriske brugskategorier AC-15 og DC-13

Installations- og betjeningsvejledning

Monter kontakten på en fast overflade, og sørg for, at betjeningselementet er belastet i mekanismens foreskrevne bevægelsesretning.

Ved tilslutning skal funktionen af 1NO- og 1NC-kontakterne kontrolleres, og de korrekte terminaler skal vælges i henhold til den nødvendige styrelogik.

Sørg for passende mekaniske stop for at forhindre overdreven belastning af styringen.

Sikkerhedsmeddelelse

Installation og tilslutning må kun udføres med strømforsyningen afbrudt og af en kvalificeret person.

I kredsløb med farlige spændinger kan forkert installation forårsage elektrisk stød eller beskadigelse af udstyret.

Følg applikationskravene for sikringer og beskyttelse mod kortslutninger og overbelastning.
