Descrizione

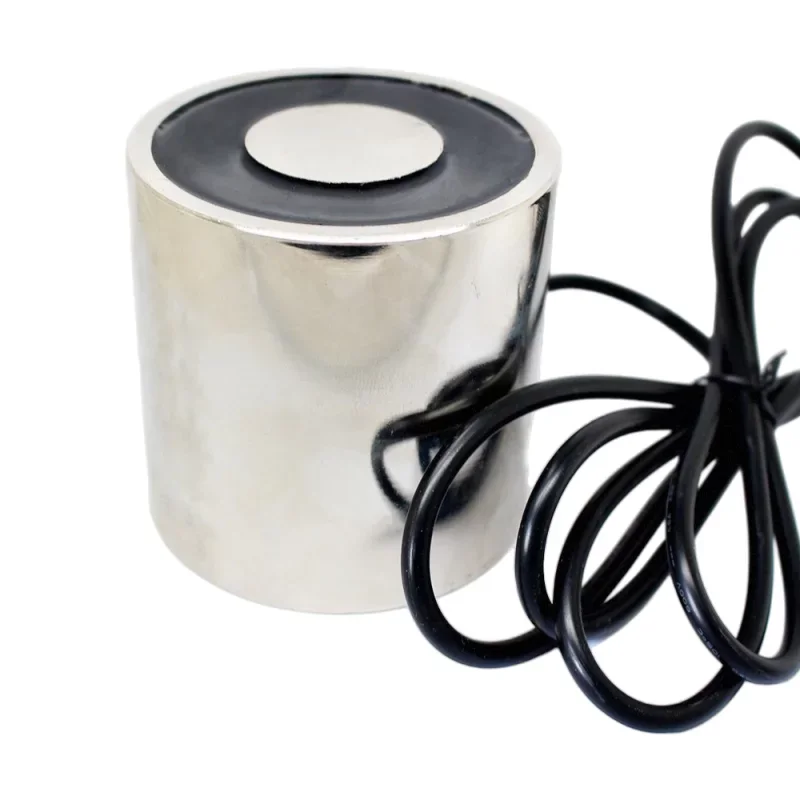

Il solenoide WF-P80/80 completamente incapsulato è progettato per applicazioni in cui è richiesta un’elevata forza di tenuta in un design compatto e la protezione meccanica dell’avvolgimento. È particolarmente adatto per dispositivi industriali, sistemi di serraggio e apparecchiature di movimentazione con alimentazione a corrente continua.
Specifiche tecniche
Modello: WF-P80/80
Design: completamente incapsulato
Alimentazione: DC 24 V o 12 V (a seconda della variante)
Forza di tenuta: 200 kg
Dimensioni: D80 x 80 mm
Foro di montaggio: M8
Consumo energetico: 27,4 W
Lunghezza del cavo di alimentazione: 250 mm
Temperatura limite: 103 °C
Prezzo: per 1 pz.
Funzioni e caratteristiche
La forza di tenuta viene determinata a una temperatura di 20 °C a contatto con un materiale in acciaio strutturale dolce con una superficie lucida sotto tensione perpendicolare alla superficie (1 kg 10 N).
Lo spessore minimo dell’ancoraggio è indicato nella tabella (*).
In casi eccezionali la differenza nella forza di tenuta può essere pari al -10% dei valori indicati.
L’incapsulamento aumenta la resistenza agli ambienti industriali comuni e riduce il rischio di danni meccanici agli avvolgimenti.
Ideale per
Dispositivi di serraggio e posizionamento
Tecnologia di movimentazione e applicazioni di sollevamento con parti ferromagnetiche
Automazione industriale
Test e misurazione del posto di lavoro
Contenuto della confezione
Solenoide incapsulato WF-P80/80 con cavo di alimentazione da 250 mm
Perché scegliere questo prodotto?
Elevata forza di tenuta con alimentazione DC 24 V o 12 V
Dimensioni compatte di 80 x 80 mm per una facile integrazione nelle apparecchiature
Design incapsulato adatto all’uso industriale
Condizioni definite per la misurazione della forza di tenuta per la valutazione tecnica dell’applicazione
Istruzioni per l’installazione e l’uso
Per ottenere la forza di tenuta dichiarata, assicurarsi che il contatto con il materiale ferromagnetico sia pulito, piatto e levigato e ridurre al minimo il traferro.
Nella progettazione della meccanica, tenere conto della direzione del carico perpendicolare alla superficie e dello spessore di ancoraggio richiesto.
Assicurare un’adeguata alimentazione elettrica a 24 V CC e dimensionare i cavi in base al consumo energetico.
Durante il funzionamento, rispettare la temperatura limite di 103 °C e garantire le condizioni di dissipazione del calore in base alla progettazione del dispositivo.
Avviso di sicurezza
Il dispositivo è progettato per la tensione continua, eseguire l’installazione con l’alimentazione scollegata.
Durante il funzionamento, il solenoide può raggiungere temperature elevate; evitare il contatto con materiali infiammabili e garantire un adeguato raffreddamento della struttura.
Quando si rilascia l’alimentazione, potrebbe verificarsi un’immediata perdita della forza di tenuta; nelle applicazioni con rischio di caduta del carico, utilizzare un’adeguata protezione meccanica.
