Descrizione

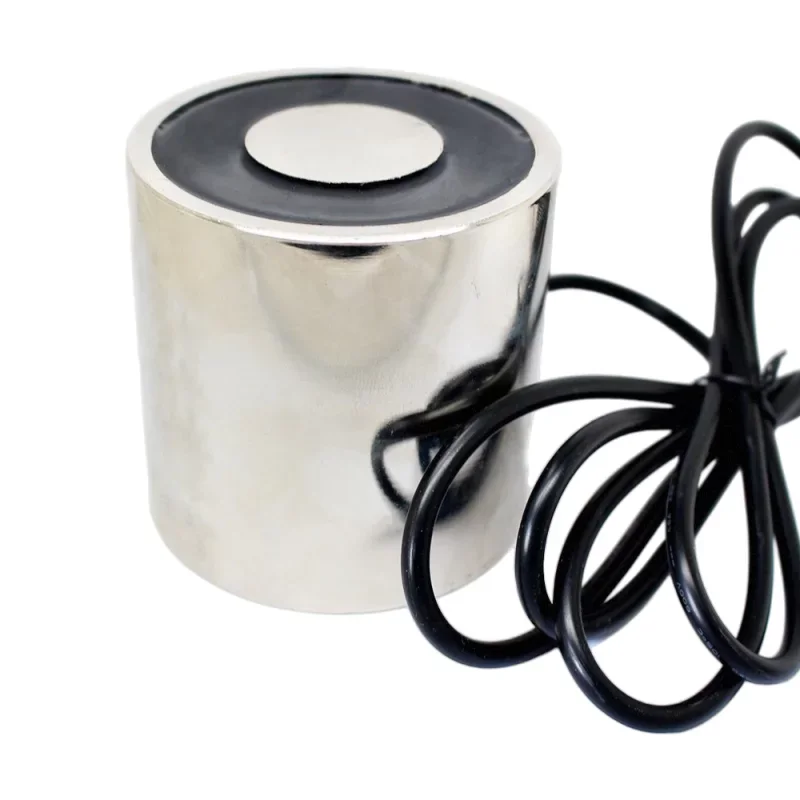

A teljesen tokozott WF-P80/80 mágnestekercset olyan alkalmazásokhoz tervezték, ahol nagy tartóerőre van szükség kompakt kialakítás mellett, valamint a tekercs mechanikai védelmére. Különösen alkalmas ipari szerelvényekhez, befogórendszerekhez és egyenáramú tápegységgel rendelkező anyagmozgató berendezésekhez.
Műszaki adatok
Modell: WF-P80/80
Kialakítás: teljesen tokozott
Tápellátás: DC 24 V vagy 12 V (változattól függően)
Tartóerő: 200 kg
Méret: Á80 x 80 mm
Rögzítőfurat: M8
Energiafogyasztás: 27,4 W
Tápkábel hossza: 250 mm
Határhőmérséklet: 103 °C
Ár: 1 db-ra vonatkozik.
Funkciók és jellemzők
A tartóerőt 20 °C hőmérsékleten, polírozott felületű lágy szerkezeti acéllal érintkezve, a felületre merőleges húzás (1 kg 10 N) alatt határozzák meg.
A minimális dübelvastagság a táblázatban (*) található.
Kivételes esetekben a tartóerő eltérése a megadott értékek -10%-a is lehet.
A tokozás növeli az ellenállást a szokásos ipari környezetekkel szemben, és csökkenti a tekercsek mechanikai károsodásának kockázatát.
Ideális a következőkhöz:
Szorító és pozicionáló szerelvények
Ferromágneses alkatrészekkel végzett anyagmozgatás és emelési alkalmazások
Ipari automatizálás
Munkahely tesztelése és mérése
A csomag tartalma
WF-P80/80 tokozott mágnestekercs 250 mm-es tápkábellel
Miért válassza ezt a terméket?
Nagy tartóerő DC 24 V vagy 12 V tápegységgel
Kompakt, 80 x 80 mm-es méret a berendezésekbe való egyszerű integráláshoz
Ipari használatra alkalmas, tokozott kialakítás
A tartóerő mérésének meghatározott feltételei az alkalmazás műszaki értékeléséhez
Telepítési és üzemeltetési utasítások
A megadott tartóerő eléréséhez biztosítson tiszta, sík és polírozott érintkezést a ferromágneses anyaggal, és minimalizálja a légrést.
A mechanika tervezésekor vegye figyelembe a felületre merőleges terhelési irányt és a szükséges dübelvastagságot.
Biztosítson megfelelő DC 24 V tápfeszültséget, és a vezetékeket az energiafogyasztás figyelembevételével méretezze.
Üzemeltetés közben tartsa be a 103 °C-os határhőmérsékletet, és biztosítsa a hőelvezetés feltételeit a készülék kialakításának megfelelően.
Biztonsági figyelmeztetés
A készülék egyenfeszültségre van tervezve, a telepítést lekapcsolt tápegység mellett végezze.
A mágnesszelep működés közben magas hőmérsékletet érhet el; kerülje a gyúlékony anyagokkal való érintkezést, és biztosítson megfelelő hűtést a szerkezetben.
A feszültség leoldásakor a tartóerő azonnali elvesztése következhet be; olyan alkalmazásokban, ahol fennáll a teher leesésének veszélye, használjon megfelelő mechanikai védelmet.
