Descrizione

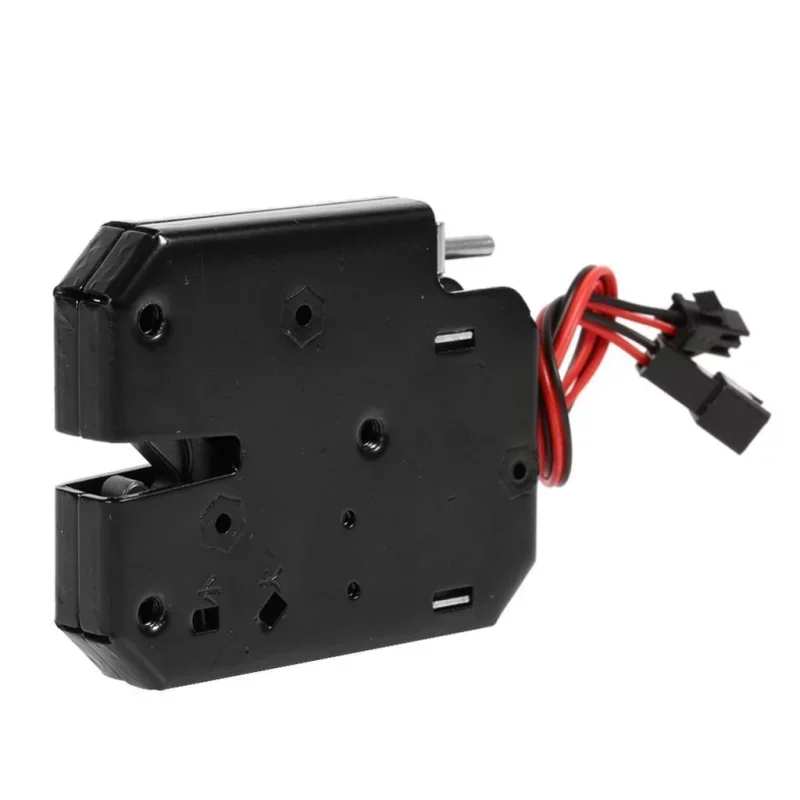

Elektromagnetický zámok je určený na istenie dvierok a klapiek v aplikáciách, kde je požadované elektrické odistenie a stavová signalizácia. V pokojovom stave zostáva zámok uzavretý, po privedení spúšťacieho napätia uvoľní západku. Súčasťou je vývod pre kontrolku alebo stavový signál otvorenia a zatvorenia dverí.
Technické špecifikácie
Typ: elektromagnetický zámok dvierok
Pracovný režim: bez napätia zamknuté, po privedení napätia odomknuté
Napätie / prúd: 5V DC / 1,5A, 12V DC / 2A, 24V DC / 1A (podľa varianty)
Maximálne zaťaženie západky: 150 kg
Maximálna doba pod napätím: 0,5 s
Pracovná teplota: -40 až 60 °C
Materiál vnútornej časti: uhlíková oceľ
Povrchová úprava: čierna prášková farba (komaxit)
Rozmery: 73 x 58 x 13 mm
Dĺžka kábla: 170 mm
Mechanická životnosť: 500 000 cyklov
Životnosť elektromagnetu: viac ako 1 000 000 pracovných cyklov
Signálny výstup: spínací kontakt, pri odomknutí rozpojený, pri zamknutí zopnutý
Funkcie a vlastnosti
Zámok pracuje ako samostatná uzamykacia jednotka s elektrickým odistením.
Konštrukcia umožňuje montáž bez obmedzenia ľavej alebo pravej orientácie.
Súčasťou je protikus so zachytávacím strmeňom na mechanické zaistenie dvierok.
Zámok je vybavený výstupom spätnej väzby stavu.
Feedback vodič funguje ako beznapäťový spínací kontakt pre signalizáciu stavu zámku.
V stave zamknuté je kontakt spätnej väzby zopnutý, v stave odomknuté je kontakt rozopnutý.
Tento výstup je možné použiť pre kontrolku, vstup riadiacej jednotky, mikrokontrolér alebo zabezpečovací systém, ktorý sleduje, či je zámok v uzamknutom stave.
Výstup spätnej väzby neslúži na napájanie zámku, ale iba na prenos informácií o stave kontaktu.
Mechanizmus má nastaviteľnú pružnosť pre dvierka s hmotnosťou 0,5 až 4 kg.
Ideálne pre
výdajné boxy
servisné a samoobslužné skrinky
poštové a novinové schránky
chladiace boxy a skrine
úložné a šatníkové skrinky
knižničné a výpožičné boxy
Obsah balenia
1x elektromagnetický zámok
1x protikus západky
Prečo zvoliť tento produkt
Umožňuje elektrické odomknutie a súčasne poskytuje stavový signál na kontrolu polohy zámku.
Konštrukcia z uhlíkovej ocele je určená na opakovanú prevádzku.
Kompaktné rozmery uľahčujú montáž do menších dvierok a schránok.
Pracovný režim bez napätia zamknuté je vhodný pre aplikácie, kde má zostať zámok po výpadku napájania uzavretý.
Pokyny na inštaláciu a prevádzku
Pred montážou overte zhodu napájacieho napätia a prúdového zaťaženia s použitým zdrojom a riadiacim obvodom.
Zámok inštalujte tak, aby bol protikus v presnej polohe voči západke a nedochádzalo k mechanickému pnutiu.
Signálne vodiče používajte iba ako stavový kontakt, nie pre priame napájanie záťaže bez zodpovedajúceho medzistupne.
Dodržte maximálnu dobu otvorenia 0,5 s.
Bezpečnostné upozornenie
Výrobok je elektrická súčiastka a vyžaduje správne zapojenie. Nesprávna polarita, nevhodné napätie alebo preťaženie môže viesť k poškodeniu zámku alebo napájacieho obvodu.
Montáž a zapojenie vykonávajte pri odpojenom napájaní.
Inštaláciu do prístupových, výdajných alebo uzamykacích systémov vykonávajte s ohľadom na mechanické zaistenie a bezpečné núdzové otvorenie.
Zámok nepoužívajte mimo uvedených teplotných podmienok a nevystavujte ho prostrediu, pre ktoré nie je určený.
