Descrizione

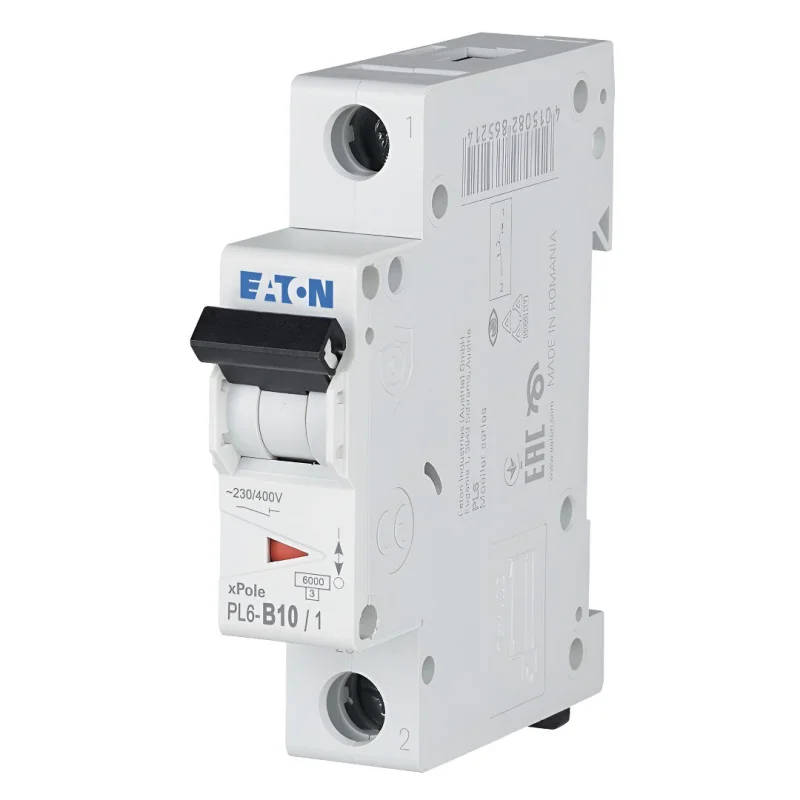

Eaton xPole PL6-B10/1 jednopolni modularni prekidač dizajniran je za zaštitu od prekomjerne struje električnih krugova u instalacijskoj distribuciji. Služi za zaštitu vodova i priključenih uređaja od preopterećenja i kratkog spoja. Dizajn za montažu na šinu uređaja i jednopolni raspored prikladni su za uobičajene distribucijske primjene u stambenim i poslovnim instalacijama.
Tehničke specifikacije
Model: Eaton PL6-B10/1
Vrsta proizvoda: MCB prekidač
Broj polova: 1
Broj faza: 1
Nazivna struja: 10 A
Karakteristika putovanja: B
Prekidna moć: 6 kA
Nazivni napon: 230/400 V AC
Nazivni istosmjerni napon: 48 V DC
Stupanj zaštite: IP20
Širina modula: 1
Vrsta spojnih kontakata: viljuškasti
Montaža: na instrumentnoj ploči
Presjek spojene žice: 1 do 25 mm2
Težina: 0,12 kg
Standard: IEC/EN 60898-1
Šifra proizvođača: PL6-B10/1
EAN: 4015082865191
Funkcije i značajke
Zaštita od prekomjerne struje, preopterećenja i kratkog spoja.
Karakteristika B za strujne krugove s nižim početnim strujama.
Jednopolni dizajn za zaštitu jednofaznih strujnih krugova.
Modularni dizajn za ugradnju u razvodni ormar.
Optička signalizacija položaja kontakta.
Indikacija uključeno/isključeno na upravljačkoj ručici.
Kompatibilnost s priključnim letvicama odgovarajućeg tipa.
Idealno za
Kućne električne instalacije.
Zaštita rasvjetnih krugova.
Zaštita strujnog kruga utičnice.
Instalacijski ormari u stambenim i poslovnim zgradama.
Sadržaj paketa
1x Eaton xPole PL6-B10/1 prekidač
Zašto odabrati ovaj proizvod?
Jasno definirani parametri za zaštitu strujnog kruga 10 A s karakteristikom B.
Prekidna moć 6 kA za instalacijsku upotrebu.
Kompaktni jednopolni dizajn širine 1 modula.
Montaža na DIN šinu olakšava ugradnju u standardne razvodne ormare.
Usklađenost s IEC/EN 60898-1.
Upute za instalaciju i uporabu
Ugradite u odgovarajuću razvodnu ploču na šinu panela.
Spajanje žica mora odgovarati navedenom presjeku i mora se izvesti pravilnim zatezanjem stezaljki.
Prije puštanja u rad potrebno je provjeriti ispravno dimenzioniranje prekidača za štićeni strujni krug.
Proizvod je namijenjen za fiksnu ugradnju.
Sigurnosna obavijest
Proizvod radi na 230/400 V AC. Nepravilno rukovanje može uzrokovati strujni udar.
Ugradnju, zamjenu i spajanje smije obavljati samo osoba s odgovarajućim električarskim kvalifikacijama.
Uvijek isključite napajanje i provjerite je li uređaj bez napona prije instalacije ili uklanjanja.
Nepravilno ožičenje ili neodgovarajuće dimenzioniranje mogu dovesti do pregrijavanja, kvara zaštite ili oštećenja instalacije.
Proizvod koristite samo u instalacijama koje su u skladu s njegovim električnim parametrima i IP20 zaštitom.
