Descrizione

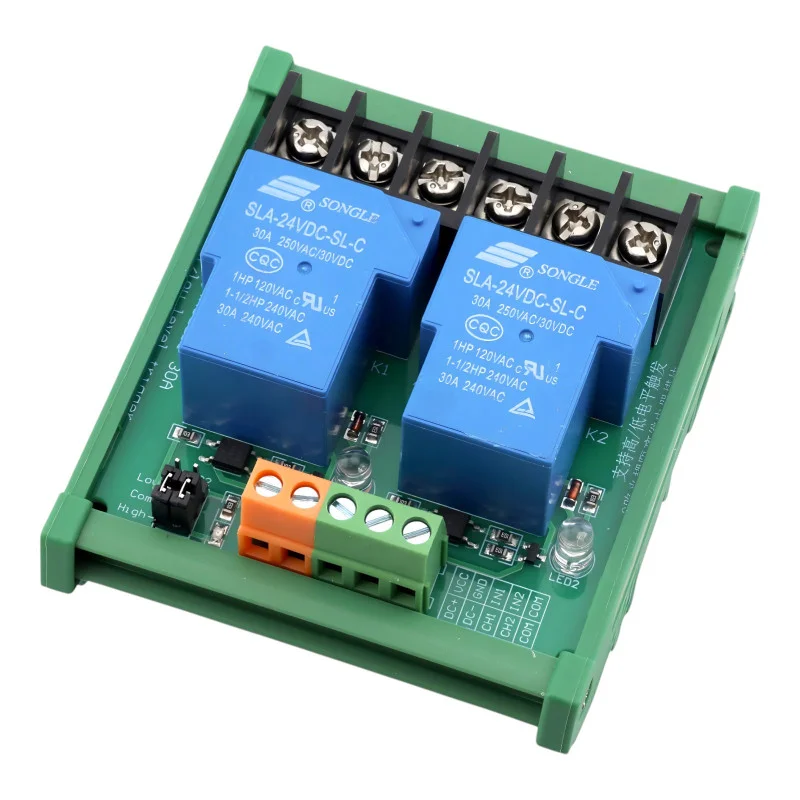

Profesionálny dvojkanálový reléový modul s relé typu SLA-24VDC-SL-C a galvanickým oddelením pomocou optočlenov. Modul je určený na spínanie zariadení s napätím až 250 V AC alebo 30 V DC a prúdom do 30 A. Vďaka podpore vysokej aj nízkej spúšťacej logiky (High/Low Trigger) je vhodný pre široké spektrum aplikácií v automatizácii, chytrej domácnosti alebo priemyselných PLC systémoch. Robustná konštrukcia s možnosťou montáže na DIN lištu zaručuje jednoduchú inštaláciu aj spoľahlivú prevádzku.
Technické špecifikácie
Napájacie napätie: 24 V DC
Typ relé: SLA-24VDC-SL-C
Počet kanálov: 2
Maximálny spínací prúd: 30 A
Maximálne spínacie napätie: 250 V AC / 30 V DC
Ovládací prúd: cca 50 mA
Spúšťací režim: nízka alebo vysoká logická úroveň (Low / High Trigger)
Životnosť relé:> 100 000 spínacích cyklov
Galvanické oddelenie: optočleny na každom kanáli
Materiál dosky: FR-4 obojstranné PCB
Rozmery: 87 × 72 × 47 mm
Hmotnosť: 95 g
Krytie: IP20 (vhodné pre suché a čisté prostredie alebo montáž do rozvádzača)
Montáž: DIN lištu 35 mm
Zapojenie výstupných relé
COM spoločný kontakt relé
NO (Normally Open) zopne pri aktivácii relé
NC (Normally Closed) rozopne pri aktivácii relé
Príklad zapojenia: Pripojte fázový vodič na kontakt COM a výstupné zariadenie na NO pre klasické spínanie pri aktivácii relé.
Funkcie a vlastnosti
Možnosť voľby HIGH/LOW trigger režimu pre univerzálnu kompatibilitu
Optočlenová izolácia zaisťujúca vysokú odolnosť proti rušeniu a bezpečné oddelenie obvodov
Každý kanál s LED indikáciou zopnutia
Schopnosť spínať vysoké záťaže až 30 A
Bezpečná konštrukcia s izolačnými medzerami a splnenými medzinárodnými normami
Montáž na DIN lištu – rýchla a pevná inštalácia v rozvádzači
Prevádzková teplota: 40 až +85 °C
Ideálne pre
PLC a automatizačné systémy v priemysle
Riadenie čerpadiel, ventilátorov a osvetlenia v inteligentných inštaláciách
Chytré domácnosti a elektronické projekty
Vývoj a testovanie riadiacich obvodov v IoT a priemyselných aplikáciách
Obsah balenia
1 × Dvojkanálový reléový modul 24 V s optočlenom a montážou na DIN lištu
Prečo zvoliť tento produkt
Výkonné relé SLA-24VDC-SL-C s vysokým spínacím výkonom až 30 A
Bezpečná izolácia pomocou optočlenov na každom kanáli
Možnosť spúšťania High / Low kompatibilná s väčšinou PLC a mikrokontrolérov
Robustné prevedenie z FR-4 materiálu s dlhou životnosťou
Jednoduchá montáž na DIN lištu pre rýchle nasadenie v rozvádzači
