Descrizione

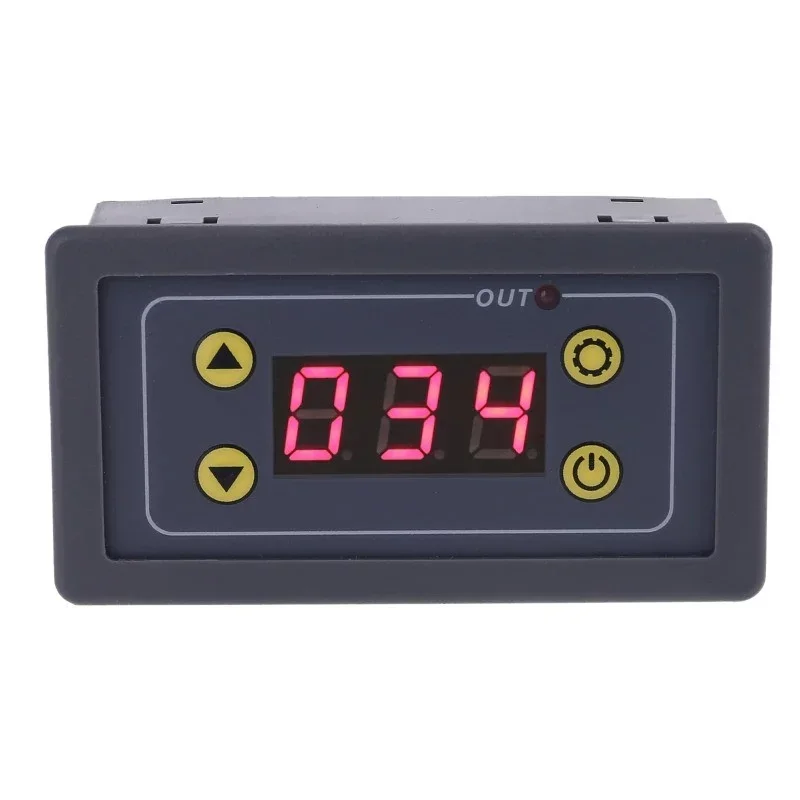

Időzített kapcsolómodul. Digitális kijelző piros háttérvilágítással. A hurokképzés lehetősége.
Tápfeszültség: 12V DC
Működési áram: Max. kapcsolási feszültség: 30V DC
Max. kapcsolási áram: 10 A
Működési hőmérséklet: -10-60°C
Méretek: 79 x 43 x 26 mm
Szerelőnyílás: 73 x 39mm
Súly: 40g
Utasítások:
T1 az idő beállításához: közvetlenül nyomja meg a plusz vagy mínusz gombot a T1 beállításához, az adatok a beállítás után 5 másodperccel automatikusan megjegyzésre kerülnek, és az időmérés elindul.
T2 az idő beállításához: nyomja meg röviden a beállítási gombot, a kijelző villogni fog, ebben a pro időben nyomja meg a növelő vagy csökkentő gombot a T2 beállításához, 5 másodperccel a beállítás befejezése után az automatikus memória elindul.
Ha működés közben meg kell állítani az időzítést, nyomja meg a stop gombot a relé leállításához és az adatok visszaállításához. A relé újraindításához nyomja meg ismét a leállító gombot.
Amikor a relé normálisan kilép, nyomja meg a stop gombot az újraindításhoz.
Időtartományhoz: automatikus tartományváltás. Az alapértelmezett tartomány másodperc. Csökkentse a számot 0-ra, nyomja tovább a csökkentő gombot, a tartomány automatikusan átvált 99,9 másodpercre; adja hozzá a számot 999-re, nyomja tovább a növelő gombot, a tartomány automatikusan átvált 0,0,0-ra.
A számformátum a következő
X.X X-idő tartomány 0.01s
X.X-idő tartomány 0.1s
X X-idő tartomány 1s
X.X-idő tartomány 1min
Például: T1=8.88, a vezérlő 0.01s után fog visszaszámolni, T2=8.8.8, a vezérlő 1 perc után fog visszaszámolni.
Munkamód beállítása: A felhasználók 6 munkamódot állíthatnak be.
Nyomja meg hosszan a beállítási billentyűt a P-0 paraméterbe való belépéshez, és nyomja meg a plusz vagy mínusz billentyűt az aktuális interfészen a kívánt munkamód beállításához.
P-0: A relé a T1 késleltetés után kikapcsol és kilép.
P-1: A relé a T1 késleltetés után feszültség alá kerül és megszűnik
P-2: A relé a T1 késleltetés után feszültség alá kerül és a T2 késleltetés után feszültség alá kerül és megszűnik.
P-3: A relé a T1 késleltetés után kinyit, majd a T2 késleltetés után bezár és kilép.
P-4: A relé a T1 időkésleltetés után feszültség alá kerül, majd a T2 időkésleltetés után feszültségmentes, hurok
P-5: A relé a T1 időkésleltetés után feszültségmentes, majd a T2 időkésleltetés után feszültség alá kerül, és a hurok záródik.
