Descrizione

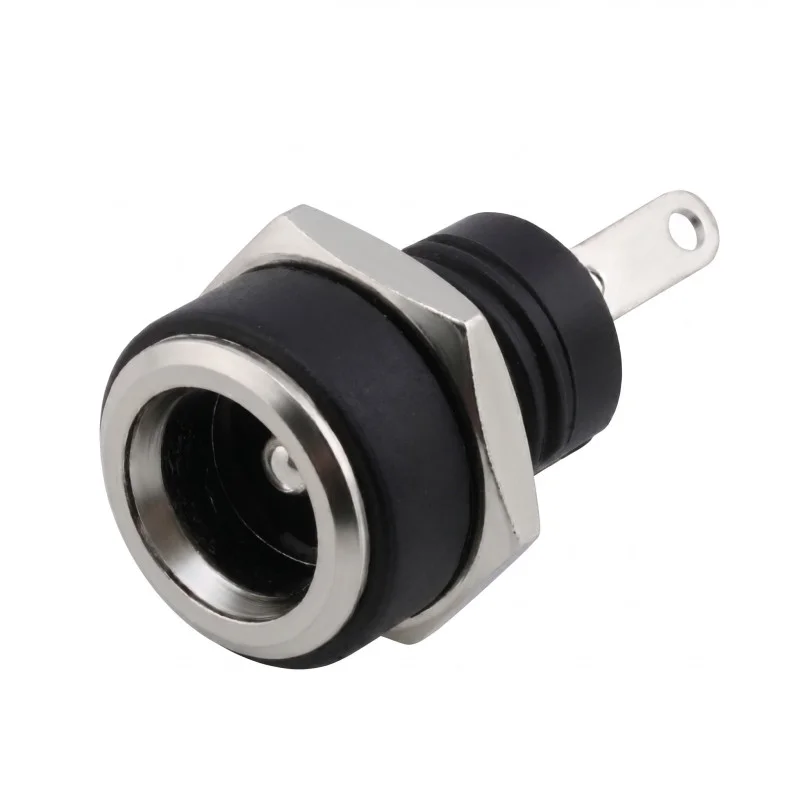

Panelová DC zásuvka (samica) pre prívod jednosmerného napájania do zariadenia cez štandardný konektor 5.5×2.1 mm. Je určená na montáž do panelu a je vhodná pre napájacie vstupy prístrojov, rozvádzačových krabičiek, meracích prípravkov a vstavaných aplikácií.
Technické špecifikácie
Typ konektora: DC napájacia zásuvka (samica), montáž do panelu
Rozmer konektora: 5.5 × 2.1 mm
Modelové označenie: DC-220B
Uchytenie: závitové, s maticou pre fixáciu v paneli
Izolačné telo: plast
Prevedenie čela: kovový golier
Pracovná teplota: -30 až +70 °C
Elektrická pevnosť izolácie: AC 50 V (50 Hz), 1 min
Izolačný odpor: 100 M
Prechodový odpor kontaktu: 0.03
Mechanická životnosť: 5000 cyklov
Funkcie a vlastnosti
Štandardný rozmer 5.5×2.1 mm pre bežné DC napájacie adaptéry
Panelové prevedenie pre pevné a opakovateľné pripojenie napájania
3pinové zapojenie umožňuje varianty zapojenia vrátane spínaného kontaktu (podľa internej konštrukcie konektora)
Konštrukcia vhodná na spájkovanie vodičov alebo osadenie do zostavy
Ideálne pre
Napájacie vstupy elektronických zariadení a modulov
Projektové krabičky a vstavané aplikácie
Servisné a testovacie prípravky
LED a nízkonapäťové DC rozvody v rámci zariadenia
Obsah balenia
1× panelová DC zásuvka 5.5×2.1 mm + upevňovacie matice
Prečo zvoliť tento produkt
Rozmerovo kompatibilný so štandardnými DC vidlicami 5.5×2.1 mm
Panelové uchytenie so závitom zaisťuje stabilnú mechanickú montáž
Vhodné parametre pre bežné nízkonapäťové DC napájanie v elektronike
Pokyny na inštaláciu a prevádzku
Pred montážou overte rozmery otvoru v paneli a dostupný priestor pre telo konektora a vývody
Pred zapojením identifikujte kontakty a prípadnú spínanú funkciu vývodu meraním alebo podľa schémy Vašej aplikácie
Dbajte na správnu polaritu napájania a mechanické odľahčenie pripojených vodičov
Bezpečnostné upozornenie
Určené pre jednosmerné (DC) napájanie; nepripájajte na sieťové napätie
Inštaláciu vykonávajte pri odpojenom napájaní a po zapojení skontrolujte skratové stavy a polaritu
