Descrizione
D-SUB DE15-adapteren (ofte omtalt som VGA) muliggør en hurtig og tydelig udgang af alle 15 signaler fra et DE15-hunstik til en skrueklemme. Den er velegnet til serviceformål, prototyping og ledningsføring uden behov for lodning. Designet inkluderer et metalstik, et ABS-plastdæksel og fastgørelsesmøtrikker til fast montering.
Tekniske specifikationer
Stiktype: D-SUB DE15 (VGA), hun
Antal stifter: 15
Pin-arrangement: 3 rækker
Dimensioner: 66 x 42 x 20 mm
Afstand mellem pinrækker: 2,84 mm
Vandret pinafstand i en række: 2,77 mm
Ledningsforbindelse: skrueklemme
Materiale: metalstik + plastikdæksel (ABS)
Montering: integrerede møtrikker til D-SUB-skruer
Funktioner og egenskaber
DE15 hun-til-terminalblokadapter til individuel ledningstilslutning
Skrueterminaler muliggør gentagen ledningsføring uden lodning
Plastikdæksel beskytter klemrækken og øger enhedens mekaniske modstand
Mulighed for fast fastgørelse til modstykket ved hjælp af D-SUB-møtrikker
Den korrekte stikbetegnelse er D-SUB DE15; betegnelsen DB15 til VGA bruges i praksis, men er ikke teknisk korrekt.
Ideel til
Service og diagnosticering af enheder med DE15 (VGA) interface
Prototyping og laboratorietilslutning af signaler via D-SUB
Industrielle anvendelser, hvor skrueforbindelse af ledere er påkrævet
Hurtig tilslutning og test af ledninger uden krympning eller lodning
Pakkens indhold

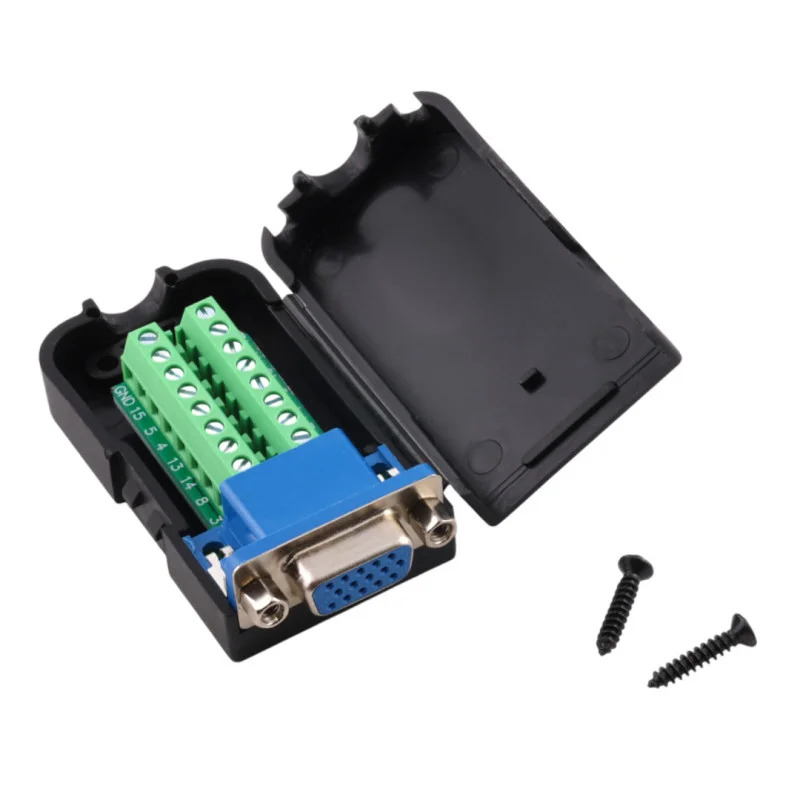

D-SUB DE15 hunstik på terminalblok med dæksel
Hvorfor vælge dette produkt?
Tydelig routing af alle 15 kontakter til terminalerne for tydelig ledningsføring
Mekanisk beskyttet design i ABS-hus
Standard DE15-grænseflade med mulighed for fast montering med møtrikker
Velegnet løsning til installationer, hvor servicevenlighed og hurtige ledningsskift er en prioritet
Installations- og betjeningsvejledning
Før du tilslutter ledningerne, skal du afbryde enheden fra strømforsyningen og kontrollere forbindelserne i henhold til din signaldokumentation.
Vær opmærksom på den korrekte tildeling af DE15-benene til de enkelte klemmer i henhold til markeringerne på klemrækken.
Afisoler ledningerne til den passende længde, og spænd terminalerne forsigtigt for at undgå at beskadige ledningen eller terminalen.
Efter tilslutning lukkes dækslet, og det kontrolleres, at ingen ledninger er mekanisk belastet.
Sikkerhedsmeddelelse
Produktet er beregnet til signal- og lavspændingsanvendelser i henhold til den specifikke enhed; brug det ikke til direkte tilslutning til netspændingen.
Undgå at tilslutte apparater under spænding; der er risiko for beskadigelse af de tilsluttede enheder.
