Descrizione

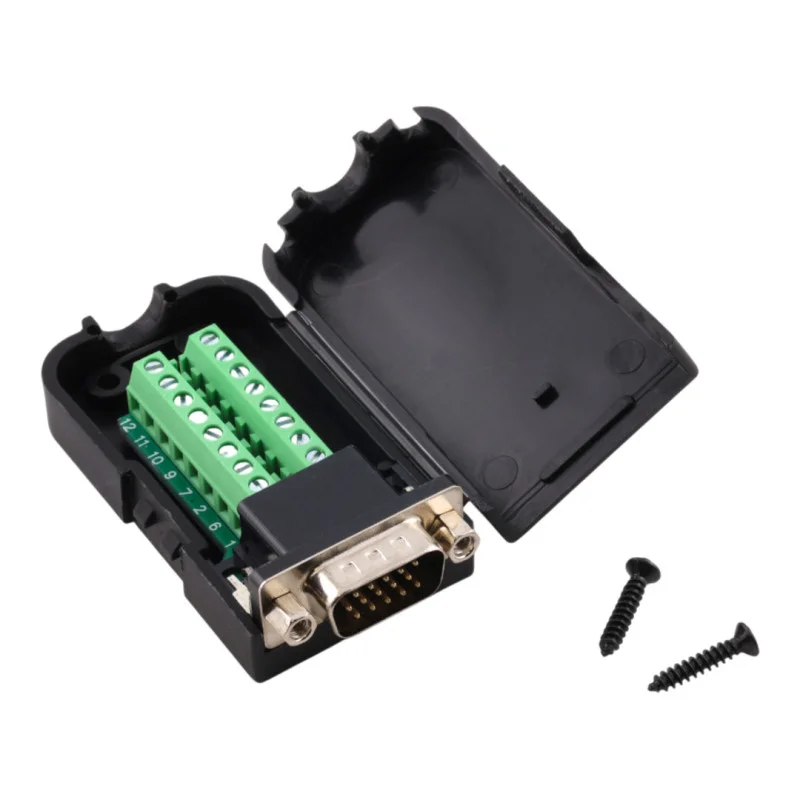

DE15-typen D-SUB-stikket (ofte omtalt som VGA) i han-design er designet til hurtig terminering og tilslutning af ledninger uden lodning. Designet med et plastikdæksel og integreret skrueklemmeblok letter montering i serviceapplikationer, prototyping og produktion af kabeladaptere.
Tekniske specifikationer
Stiktype: D-SUB DE15 (3 rækker), han
Antal stifter: 15
Dimensioner: 66 × 42 × 20 mm
Afstand mellem pinrækker: 2,84 mm
Vandret pinafstand i en række: 2,77 mm
Materiale: metalstik + plastikdæksel (ABS)
Fastgørelse: forbindelse med gevindmøtrikker (til forsænkede skruer)
Funktioner og egenskaber
Skrueklemmer til tilslutning af ledninger uden lodning
Beskyttelsesdæksel til mekanisk låsning og grundlæggende ledningsbeskyttelse
Metalskærmet stikhus til standard D-SUB-installationer
Velegnet til fremstilling af adaptere og serviceforbindelser til signalledninger
Ideel til
VGA (DE15) kabeladaptere og testudstyr
Service- og laboratorieledningsføring, hvor hurtig montering er påkrævet
Prototyping og midlertidig signalforbindelse via D-SUB-grænseflade
Industrielle og måleapplikationer ved hjælp af D-SUB-stik
Pakkens indhold
D-SUB DE15 hanstik med klemrække og dæksel
Hvorfor vælge dette produkt?
Teknisk korrekt design DE15 (3 rækker, 15 ben) til VGA-grænseflade
Loddefri montering reducerer installationstiden og forenkler service
ABS-kabinet sikrer kompakt design og mekanisk beskyttelse
Gevindmøtrikker muliggør standardlåsning i D-SUB-modstykket
Installations- og betjeningsvejledning
Før montering skal du kontrollere bennummereringen og ledningstildelingen i henhold til din applikation.
Afisoler ledningerne til den passende længde, og spænd terminalerne godt fast for at forhindre, at de løsner sig.
Efter tilslutning skal det kontrolleres, at der ikke stikker ledninger ud i huset, og at der ikke er nogen kortslutning.
Fastgør stikket i modstykket med sidemøtrikkerne for at minimere belastningen på ledningerne.
Sikkerhedsmeddelelse
Produktet er primært beregnet til signalapplikationer; verificér de elektriske parametre og egnetheden til din ledningsføring før brug.
Udfør installationen med strømmen afbrudt for at forhindre beskadigelse af enheden eller kortslutning.
