Descrizione

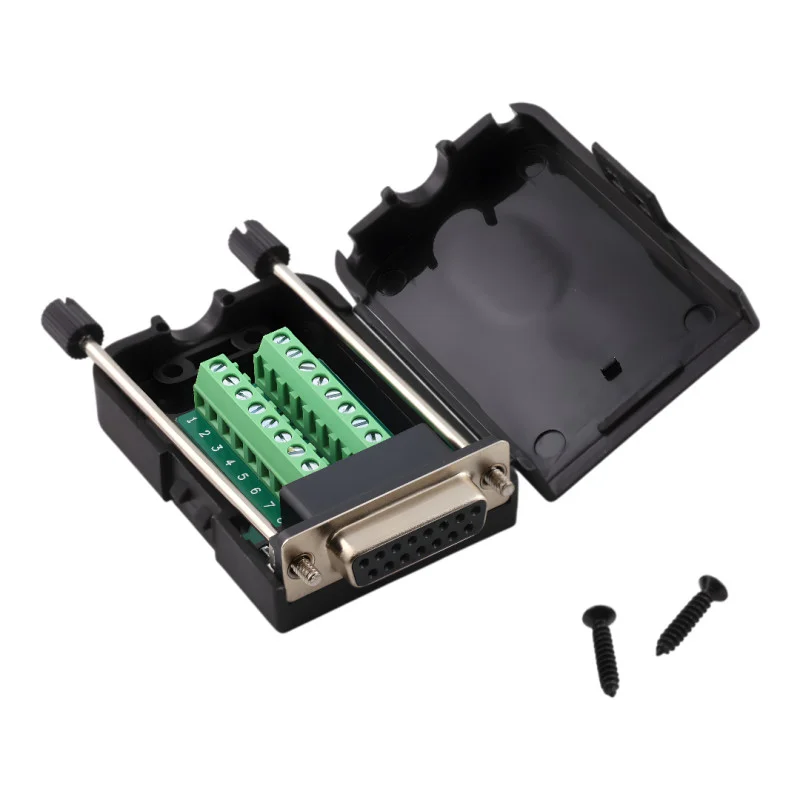

Det praktiske D-SUB DB15 hunstik med integreret skrueklemmeblok muliggør hurtig og overskuelig tilslutning af ledninger uden behov for lodning. Det er velegnet til tilslutning af enheder med et 15-benet interface i industrielle og servicemæssige applikationer, hvor nem montering og mulighed for gentagen tilslutning er påkrævet.
Tekniske specifikationer
Stiktype: D-SUB DB15 hunstik (fatning)
Antal stifter: 15 (2 rækker)
Tilslutningstype: skrueklemme
Afstand mellem pinrækker: 2,84 mm
Vandret pinafstand i en række: 2,77 mm
Materiale: metalstik + plastikdæksel (ABS)
Fastgørelse: bolte med møtrikker til fast forbindelse
Farve: sort
Dimensioner: 77 × 42 × 20 mm
Funktioner og egenskaber
Hurtig tilslutning uden lodning
Nummererede terminaler for nem pin-identifikation
Låsbart plastikdæksel til beskyttelse af forbindelser
Kabelindgang og trækaflastningshul
Kompatibel med almindelige D-SUB DB15 hanstik
Ideel til
Styrings- og automatiseringsteknologi
Industrielle anvendelser og laboratorieudstyr
Service- og testformål
Prototyping og midlertidige forbindelser uden lodning
Pakkens indhold
DB15 hunstik med skrueklemme i huset
Monteringsskruer
Hvorfor vælge dette produkt?
Tillader tilslutning af ledninger uden specialloddeværktøj
Forenkler service og ledningsskift takket være klemrækken
Dækslet beskytter terminalerne og øger enhedens mekaniske modstand
Installations- og betjeningsvejledning
Før montering skal du kontrollere, at grænsefladen (DB15, 2 rækker) og pintildelingen stemmer overens med din applikation.
Afisoler ledningerne til den passende længde, og spænd terminalerne godt fast for at forhindre, at kontakten løsnes.
Efter tilslutning lukkes dækslet, og kabelgennemføringen sikres, så spændingen på terminalerne begrænses.
