Descrizione

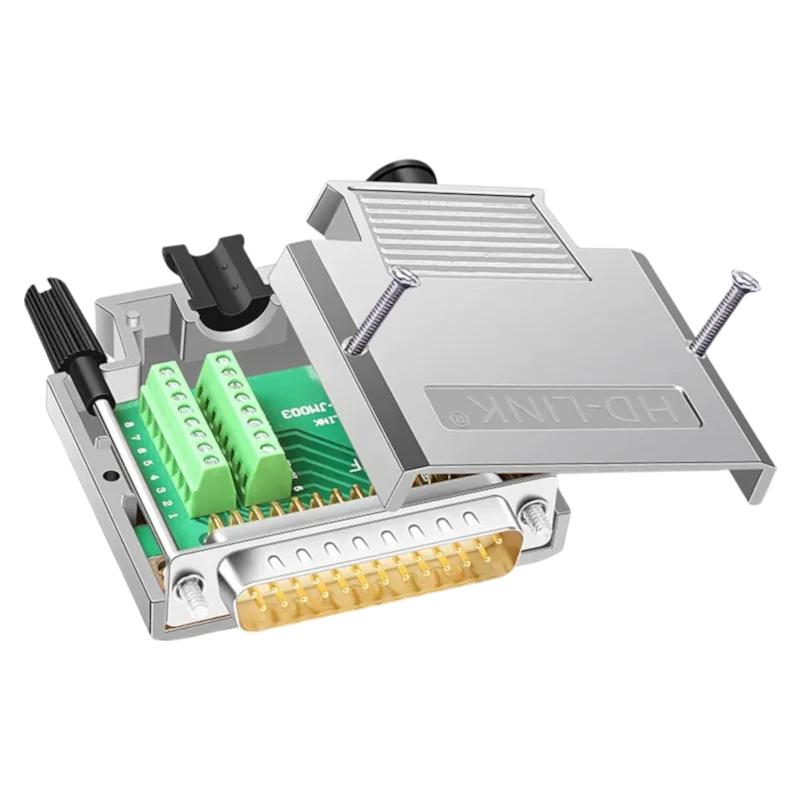

Der D-SUB DB25-Kabelstecker (männlich) aus Metall mit Schraubverschluss dient zum Anschluss von mehradrigen Kabeln und ermöglicht eine lösbare Verbindung in Anwendungen mit DB25-Schnittstelle. Die Schraub-/Mutterkonstruktion gewährleistet eine sichere mechanische Verriegelung des Steckers und eine Zugentlastung des Kabels.
Technische Spezifikationen
Anschlusstyp: D-SUB DB25
Ausführung: verkabelt, Metallgehäuse/-abdeckung
Geschlecht: männlich (männlich)
Anzahl der Pins: 25
Kontaktanordnung: 2 Reihen
Abdeckungsmontage: Verschraubung
Mechanische Sicherung der Verbindung: Schrauben/Muttern
Kabeldurchführungen: 4 Stück (für Durchmesser 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Abmessungen (gemäß Abbildung): ca. 57 mm (Breite), 56 mm (Länge), 16 mm (Höhe)
Funktionen und Merkmale
Metallabdeckung für erhöhte mechanische Widerstandsfähigkeit bei der Kabelinstallation
Die Schraubkonstruktion ermöglicht wiederholtes Öffnen und Wartungsarbeiten.
Austauschbare Tüllen zur Anpassung des Kabeldurchmessers und grundlegende Zugentlastung
Schrauben/Muttern zum festen Anziehen des Verbinders an das Gegenstück und zur Begrenzung eines spontanen Lösens
Ideal für
Herstellung und Reparatur von Kabeln mit DB25-Schnittstelle
Industrieanlagen, Messtechnik und Steuerungssysteme
Service- und Laborverkabelung, bei der eine mechanische Steckverbinderverriegelung erforderlich ist
Packungsinhalt
1× D-SUB DB25-Stecker (männlich) mit aufschraubbarer Metallkappe
4× Kabelverschraubung (5 mm, 6 mm, 7,5 mm, 8,5 mm)
2× Schraube
2x Muttern
Warum sollten Sie sich für dieses Produkt entscheiden?
Standard-DB25-Design für Kompatibilität mit gängigen Gegenstücken
Metallene Schraubabdeckung, geeignet für Installationen mit höheren Anforderungen an die mechanische Festigkeit
Möglichkeit zur Auswahl der Durchführungsbuchse entsprechend dem Kabeldurchmesser
Mechanische Verriegelung des Steckers mittels Schrauben/Muttern
Installations- und Bedienungsanleitung
Vor der Installation eine Kabeldurchführung entsprechend dem Kabeldurchmesser auswählen und in die Gehäuseöffnung einsetzen.
Kürzen Sie die Drähte auf die erforderliche Länge, verbinden Sie sie mit den Steckerkontakten und überprüfen Sie die korrekte Signalfolge.
Nach dem Anschließen die Abdeckung schließen, die Schrauben festziehen und prüfen, ob das Kabel in der Abdeckung nicht mechanisch eingeklemmt wird.
Beim Verbinden mit dem Gegenstück Schrauben/Muttern verwenden, um den Verbinder fest zu sichern.
Sicherheitshinweis
Das Produkt ist für Signal- und Datenverbindungen vorgesehen; trennen Sie das Gerät vor der Handhabung vom Stromnetz.
Achten Sie darauf, die Pins entsprechend der verwendeten Schnittstelle korrekt anzuschließen, um Schäden an den angeschlossenen Geräten zu vermeiden.
Kurzschlüsse zwischen Leitern und Kontakten mit leitfähigen Teilen des Gehäuses vermeiden.
