D-SUB-Stecker DE15 (DB15), 2-reihig, verdrahtet, weiblich mit Muttern, Schraube-Spedizione veloce

Descrizione

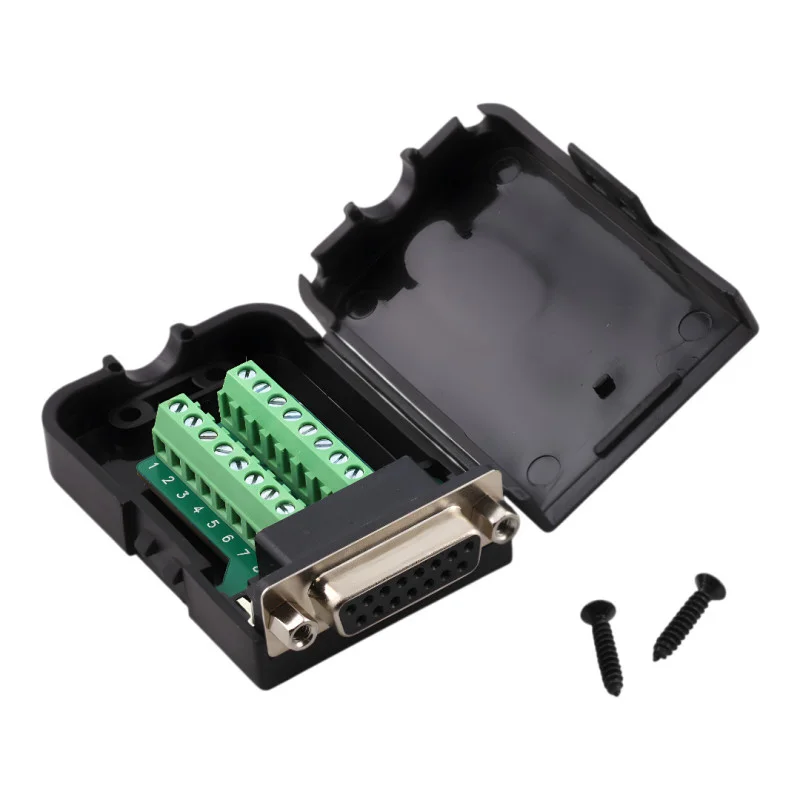

Der D-SUB DB15-Buchsenstecker mit Klemmenblock ermöglicht das schnelle und einfache Verbinden von Drähten ohne Löten. Die Ausführung mit Schraubklemmen und Abdeckung erleichtert die Montage in Service- und Industrieanwendungen, wo zuverlässige und reproduzierbare Verdrahtungen erforderlich sind.

Technische Spezifikationen

Anschlusstyp: D-SUB DB15 Buchse (Buchse)

Anzahl der Pins: 15 (2 Reihen)

Drahtanschlussart: Schraubklemmenblock

Abstand zwischen den Stiftreihen: 2,84 mm

Horizontaler Stiftabstand in einer Reihe: 2,77 mm

Montage: Mutterschrauben (im Stecker integriert)

Material: Metallverbinder + Kunststoffabdeckung (ABS)

Abmessungen: 66 × 42 × 20 mm

Funktionen und Merkmale

Lötfreie Verbindung mittels Schraubklemmen

Transparente Verkabelung im Gehäuse

Mechanische Verriegelung des Verbinders mit Muttern für eine stabile Verbindung

Geeignet für soziale Interventionen und wiederholte Wiederanbindung

Ideal für

Signalverknüpfung in industriellen Automatisierungs- und Steuerungssystemen

Labor- und Prüfeinrichtungen

Einsatz bei Service- und Installationsarbeiten, bei denen Löten nicht geeignet ist

Allgemeine Anwendungen mit D-SUB 15-poliger Schnittstelle

Packungsinhalt

D-SUB DB15-Buchse mit Klemmenblock im Gehäuse

Befestigungsschrauben zum Schließen der Abdeckung

Warum sollten Sie sich für dieses Produkt entscheiden?

Ermöglicht das schnelle Verbinden von Drähten ohne spezielle Lötwerkzeuge

Schraubklemmen gewährleisten eine feste und kontrollierbare Drahtbefestigung.

Die Abdeckung schützt die Verkabelung und verringert das Risiko mechanischer Beschädigungen der Kabel.

Standardisiertes D-SUB DB15-Format für breite Kompatibilität in der Praxis

Installations- und Bedienungsanleitung

Vor der Montage die Drähte auf eine Länge abisolieren, die der Klemme entspricht, und prüfen, ob keine losen Fasern mehr in Kontakt stehen.

Ziehen Sie die Klemmen vorsichtig fest, um Beschädigungen am Draht oder an der Klemme zu vermeiden.

Nach dem Anschließen überprüfen Sie anhand der Pin-Nummerierung, ob die Verbindung korrekt ist, und schließen Sie die Abdeckung.

Sicherheitshinweis

Das Produkt ist für Signal- und Niederspannungsanwendungen vorgesehen; überprüfen Sie vor der Verwendung die Eignung für Ihre Spannungs- und Strombedingungen.

Die Installation muss bei abgeschalteter Stromversorgung durchgeführt werden. Überprüfen Sie nach dem Anschließen, ob zwischen den Klemmen ein Kurzschluss vorliegt.
