Descrizione

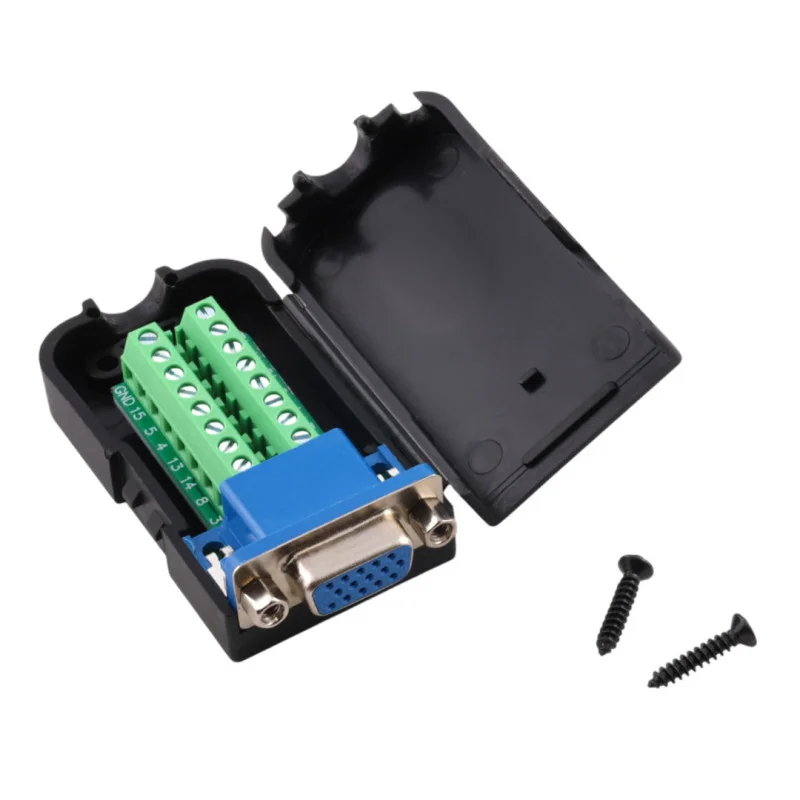

Adapter D-SUB DE15 (pogosto imenovan VGA) omogoča hiter in jasen izhod vseh 15 signalov iz ženskega konektorja DE15 na vijačni priključni blok. Primeren je za servisne namene, izdelavo prototipov in ožičenje brez spajkanja. Zasnova vključuje kovinski konektor, pokrov iz ABS plastike in pritrdilne matice za fiksno pritrditev.
Tehnične specifikacije
Vrsta konektorja: D-SUB DE15 (VGA), ženski
Število zatičev: 15
Razporeditev zatičev: 3 vrste
Dimenzije: 66 x 42 x 20 mm
Razmak med vrstami zatičev: 2,84 mm
Vodoravni razmak med zatiči v vrsti: 2,77 mm
Priključek žice: vijačni priključni blok
Material: kovinski konektor + plastični pokrov (ABS)
Montaža: integrirane matice za vijake D-SUB
Funkcije in lastnosti
Adapter DE15 z ženskim delom na priključni blok za individualno priključitev žic
Vijačne sponke omogočajo večkratno ožičenje brez spajkanja
Plastični pokrov ščiti priključni blok in povečuje mehansko odpornost sklopa
Možnost fiksne pritrditve na nasprotno stran z uporabo D-SUB matic
Pravilna oznaka priključka je D-SUB DE15; v praksi se uporablja oznaka DB15 za VGA, vendar tehnično ni natančna.
Idealno za
Servis in diagnostika naprav z vmesnikom DE15 (VGA)
Izdelava prototipov in laboratorijska povezava signalov prek D-SUB
Industrijske aplikacije, kjer je potrebna vijačna povezava vodnikov
Hitra povezava in testiranje ožičenja brez stiskanja ali spajkanja
Vsebina paketa
D-SUB DE15 ženski na priključnem bloku s pokrovom
Zakaj izbrati ta izdelek?
Jasna napeljava vseh 15 kontaktov do priključkov za pregledno ožičenje
Mehansko zaščitena zasnova v ohišju iz ABS-a
Standardni vmesnik DE15 z možnostjo fiksne montaže z maticami
Primerna rešitev za inštalacije, kjer sta prednostna naloga enostavnost vzdrževanja in hitre spremembe ožičenja
Navodila za namestitev in uporabo
Preden priključite žice, napravo odklopite iz napajanja in preverite povezave v skladu z dokumentacijo signala.
Upoštevajte pravilno razporeditev pinov DE15 na posameznih priključkih v skladu z oznakami na priključnem bloku.
Odstranite izolacijo z žic na ustrezno dolžino in previdno privijte sponke, da preprečite poškodbe žice ali sponke.
Po priključitvi zaprite pokrov in preverite, da nobena žica ni mehansko obremenjena.
Varnostno obvestilo
Izdelek je namenjen za signalne in nizkonapetostne aplikacije, odvisno od specifične naprave; ne uporabljajte ga za neposredno priključitev na omrežno napetost.
Ne priključujte naprav pod napetostjo, saj obstaja nevarnost poškodbe priključenih naprav.
