Descrizione

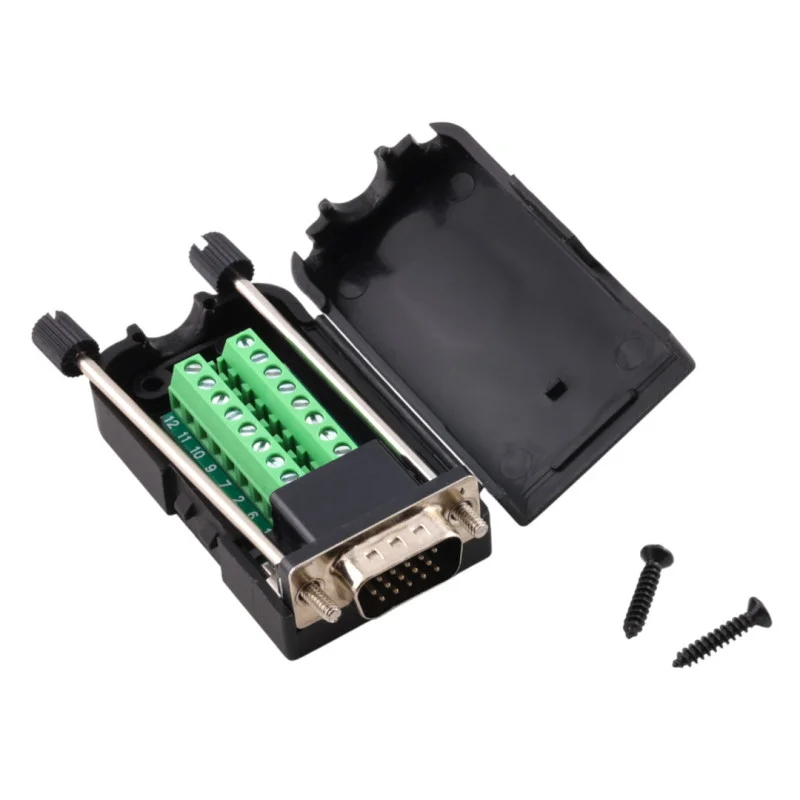

D-SUB DE15 konektor (često neispravno nazivan DB15/VGA) omogućuje brzo, bezlemno spajanje žica pomoću vijčanih priključaka. Pogodan je za servisiranje, izradu prototipova i pretvorbu ožičenja u standardni 15-pinski muški priključak s vijcima za zaključavanje.
Tehničke specifikacije
Vrsta konektora: D-SUB DE15 (15 pinova, 3 reda), muški
Pričvršćivanje: vijci za zaključavanje na konektoru
Priključak žice: vijčani terminalni blok
Dimenzije: 76 × 42 × 20 mm
Razmak između redova pinova: 2,84 mm
Horizontalni razmak pinova u redu: 2,77 mm
Materijal: metalni konektor, plastični poklopac (ABS)
Funkcije i značajke
Pretvaranje DE15 konektora u terminalni blok za jednostavno spajanje pojedinačnih signala
Bezlemna montaža, pogodna za ponovljene promjene ožičenja
ABS poklopac štiti terminale i žice od mehaničkih oštećenja
Vijci za zaključavanje poboljšavaju mehaničku stabilnost spoja s protutustavkom
Idealno za
Servisne i ispitne naprave za uređaje s DE15 sučeljem
Izrada prototipova i laboratorijsko ožičenje signalnih vodova
Spajanje kablova na D-SUB bez izrade posebnog kabela
Industrijske i mjerne primjene s 15-pinskim D-SUB sučeljem
Sadržaj paketa
D-SUB DE15 muški s terminalnim blokom u kućištu
Zašto odabrati ovaj proizvod?
Tehnički ispravan DE15 dizajn (15 pinova u 3 reda) za kompatibilnost s uobičajenim ekvivalentima
Brzo i jasno ožičenje putem vijčanih priključaka
Kompaktne dimenzije i mehaničko zaključavanje konektora vijcima
Prikladno rješenje za privremene i trajne instalacije bez lemljenja
Upute za instalaciju i uporabu
Prije spajanja žica, otpustite vijke terminala, umetnite ogoljenu žicu i zategnite vijak odgovarajućom silom.
Preporučujemo provjeru rasporeda pinova prema vašoj primjeni i dijagramu ožičenja uređaja.
Nakon spajanja žica, zatvorite poklopac i pričvrstite ga priloženim vijcima.
Prilikom spajanja na spojni dio, zategnite vijke za zaključavanje konektora radi stabilnog kontakta.
Sigurnosna obavijest
Proizvod je namijenjen za signalne i niskonaponske primjene; nemojte ga koristiti za izravno spajanje na mrežni napon.
Prije rukovanja, isključite uređaj iz napajanja i spriječite kratki spoj između priključaka.
Osigurajte rasterećenje kabela od vlačne sile kako se žice ne bi olabavile u terminalima.
