Descrizione
Moški D-SUB DB15 z vijačnim priključnim blokom je praktičen adapter za hitro in jasno priključitev žic brez spajkanja. Primeren je za servisne posege, izdelavo prototipov in fiksne inštalacije, kjer je potrebna zanesljiva pritrditev konektorja in enostavna identifikacija posameznih pinov.
Tehnične specifikacije
Vrsta konektorja: D-SUB DB15 moški (vtič)
Število zatičev: 15 (2 vrsti)
Vrsta žične povezave: vijačni priključni blok
Razmak med vrstami zatičev: 2,84 mm
Vodoravni razmak med zatiči v vrsti: 2,77 mm
Material: kovinski konektor + plastični pokrov (ABS)
Pritrditev protikosa: navojni vijaki (vtiči za pritrditev)
Ohišje: plastično, zaklepljivo, z vijaki
Dimenzije: 76 × 42 × 20 mm
Funkcije in lastnosti
Hitra povezava brez spajkanja z uporabo terminalov
Priključki omogočajo večkratne povezave in spremembe ožičenja
Zaklepno ohišje ščiti priključni blok in žice
Fiksna mehanska pritrditev konektorja z vijaki
Primerno za pregledno napeljavo kablov v instalacijah in stikalnih omarah
Idealno za
Tehnologija krmiljenja in avtomatizacije
Industrijska uporaba in laboratorijska oprema
Storitveni in testni nameni
Izdelava prototipov in začasno signalno ožičenje
Vsebina paketa

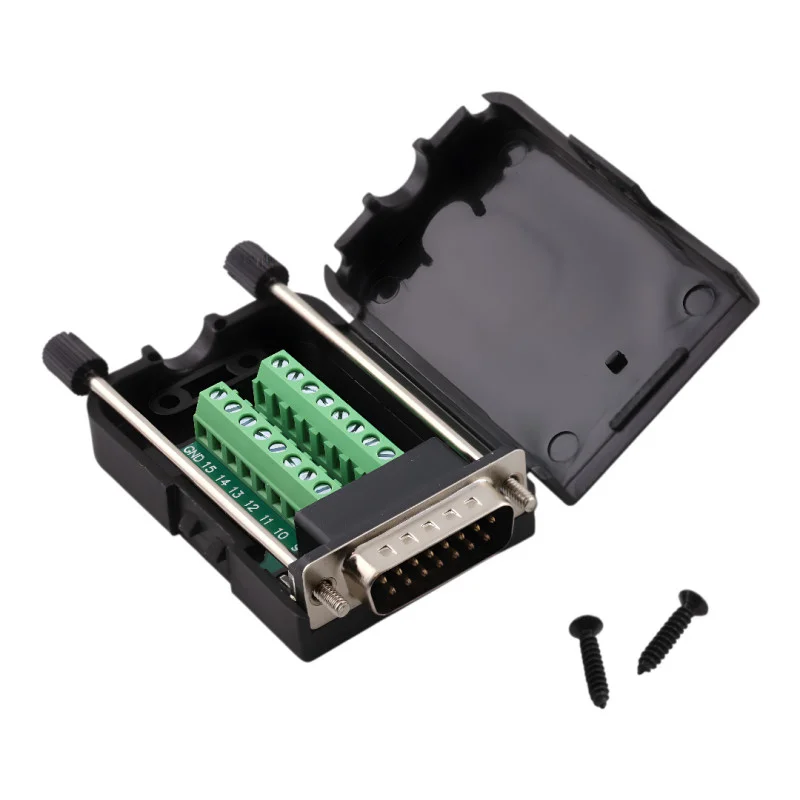

Moški D-SUB DB15 z vijačnim priključnim blokom v ohišju
Pritrdilni vijaki za ohišje
Zakaj izbrati ta izdelek?
Omogoča vam povezovanje žic brez spajkanja in brez posebnega orodja
Poenostavlja servisiranje in diagnostiko zaradi enostavnih menjav ožičenja
Mehansko stabilna zasnova z vijačnim pritrjevanjem
Zaprto ohišje poveča zaščito priključenih žic
Navodila za namestitev in uporabo
Pred montažo preverite razporeditev priključkov v skladu z vašo aplikacijo in dokumentacijo naprave.
Odstranite izolacijo z žic na ustrezno dolžino in trdno privijte sponke.
Po priključitvi preverite, da nobena žica ne štrli in bi lahko povzročila kratek stik.
Za zanesljiv stik pritrdite konektor na priključni del z vijaki.
Varnostno obvestilo
Izdelek je namenjen za signalne in nizkonapetostne aplikacije; pred uporabo vedno preverite električne pogoje v napravi.
Namestitev izvedite z odklopljenim napajanjem in upoštevajte načela dela z električnimi napravami.
