Descrizione

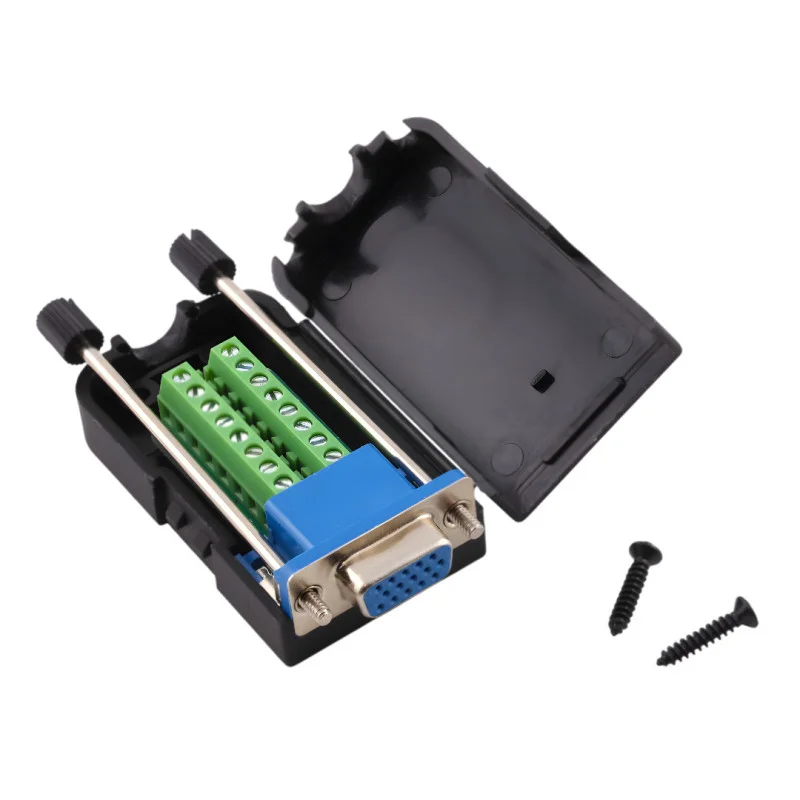

Ez a D-SUB DE15 csatlakozó (gyakran helytelenül DB15/VGA-ként emlegetik) gyors, forrasztásmentes vezetékcsatlakozásokat tesz lehetővé csavaros csatlakozók segítségével. Alkalmas szervizelési célokra, prototípuskészítéshez és kábelezés átalakításához szabványos 15 tűs, rögzítőanyákkal ellátott női csatlakozófelületre.
Műszaki adatok
Csatlakozó típusa: D-SUB DE15 (HD15), anya , 3 soros érintkező
Mechanikus reteszelés: integrált anya (az ellendarabhoz csavarozva)
Méretek: 76 × 42 × 20 mm
Tűsorok közötti távolság: 2,84 mm
Vízszintes tűosztás sorban: 2,77 mm
Anyag: fém csatlakozó + műanyag fedél (ABS)
Vezetékcsatlakozás: csavaros sorkapocs (forrasztás nélkül)
Funkciók és jellemzők
A DE15 vezetékezésének gyors lezárása sorkapcsok segítségével, ismételt vezetékezéshez alkalmas
Mechanikai védelem és kábelhúzás-mentesítés műanyag házban
A csatlakozó csavaros rögzítése az ellendarabhoz a stabil csatlakozás érdekében
Megnevezés: a gyakorlatban a “DB15”, “VGA”, “Cannon-9” vagy “Canon9” nevekkel találkozhat; a technikailag helyes megnevezés D-SUB DE15
Ideális a következőkhöz:
Szerviz- és diagnosztikai eszközök DE15 interfésszel
Prototípuskészítés és laboratóriumi kábelezés forrasztás nélkül
Ipari telepítések, ahol csavaros csatlakozórögzítésre van szükség
Kábelezés átalakítása D-SUB DE15-re kábelkötegeknél
A csomag tartalma
D-SUB DE15 anya csatlakozóval, házban
Miért válassza ezt a terméket?
Forrasztásmentes vezetékcsatlakozást tesz lehetővé sorkapocs segítségével
Standard D-SUB mechanika anyákkal a szilárd illeszkedés érdekében
Fém csatlakozó és ABS ház kombinációja általános műszaki használatra
Megfelelő megoldás a gyors összeszereléshez, szervizeléshez és teszteléshez
Telepítési és üzemeltetési utasítások
Összeszerelés előtt ellenőrizze a csatlakozókiosztást az alkalmazás és az eszköz dokumentációja szerint.
Megfelelően szigetelje le a vezetékeket, és húzza meg a csatlakozókat, hogy ne lazuljanak meg a rezgés miatt.
Csatlakoztatás után zárja le a fedelet, és ellenőrizze, hogy a vezetékek nem érintkeznek-e a csatlakozó fém részével a kijelölt pontokon kívül.
Biztonsági figyelmeztetés
A termék jelcsatlakoztatásra szolgál; használat előtt ellenőrizze, hogy a feszültség- és áramerősség-besorolások megfelelőek-e az alkalmazáshoz.
A telepítést a készülék áramtalanított állapotában végezze
